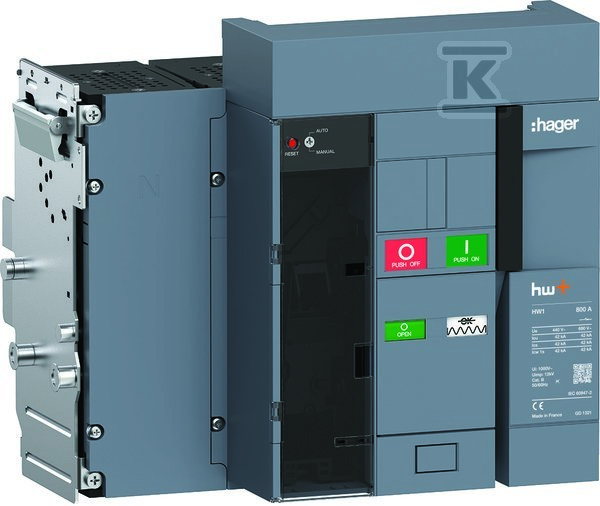

Висувний вимикач з тригером Sentinel 42kA 800A 4P HW1N408DB

Повітряний висувний вимикач з вимикачем Sentinel, 800 A, 4P

Цей пристрій – висувний повітряний вимикач з номінальним постійним струмом 800 A, розроблений для застосування в розподільчих установках при напрузі до 690 V. Його конструкція дозволяє безпечну та швидку заміну без необхідності відключення проводів – весь пристрій виходить на направляючих, що спрощує сервіс та технічне обслуговування.

Вбудований індикатор вимкнення забезпечує миттєвий візуальний контроль стану пристрою – не потрібно відкривати корпус, щоб перевірити, чи ввімкнено він чи вимкнено. Це особливо корисно при діагностиці несправностей або під час контролю інсталяції.

Чотири полюси захищені та інтегровані в одному корпусі. Приєднання головних ліній не закріплені безпосередньо в корпусі – вимагають окремої частини корпусу (касетки), що дає гнучкість при монтажі і дозволяє легку заміну одиниці без проведення нових з’єднань. Висувна конструкція не передбачає можливості монтажу на DIN‑рейку – пристрій призначений для стаціонарного монтажу в розподільчих шафах.

Номінальна короткозамкнена здатність з’єднання становить 42 kA при 400 V AC – достатня для більшості середніх і великих промислових інсталяцій, де ризик короткого замикання високий. Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою, але не захищає від пилу та води – пристрій не призначений для зовнішнього використання чи вологих середовищ.

У комплекті не містить захисту від перевантаження чи піднапровідного вимикача – має бути обладнаний додатковим вимикачем Sentinel (продається окремо), який визначає часово‑струмову характеристику та тип захисту. За потреби можна додати моторний привід для дистанційного керування – проте він не вбудований.

Чотири допоміжні перемикачі вже інтегровані – дозволяють сигналізувати стан (ввімкнено/вимкнено) або керувати іншими елементами системи, напр. сигналами тривоги чи інтерфейсами SCADA. Немає роз’єднаних чи замкнених допоміжних контактів.

Внутрішній опір становить 50 µΩ – що означає низькі втрати потужності (64,6 W при повному навантаженні), а отже менше нагрівання та вищу енергоефективність. Час реакції при замиканні – 45 ms – швидка робота, що мінімізує час простоїв при автоматичному повторному включенні.

Не має вбудованого захисту від замикання на землю. Якщо такий захист потрібен, його має забезпечувати зовнішнє обладнання або відповідно налаштований вимикач Sentinel.

Схема полюсів: 4P4D N:0/50/100/200% — це означає, що нейтральний може бути або не провідним (N=0), або провідним і захищеним (N=100%), або навіть провідним і вимикаємим (N=200%). Це забезпечує гнучкість для різних схем мереж TN-S чи TT.

Відповідає PN-EN 60947-2 — відповідає європейським нормам для низьковольтних вимикачів.
