Висувний вимикач з тригером Sentinel 42kA 800A 3P HW1N308DB

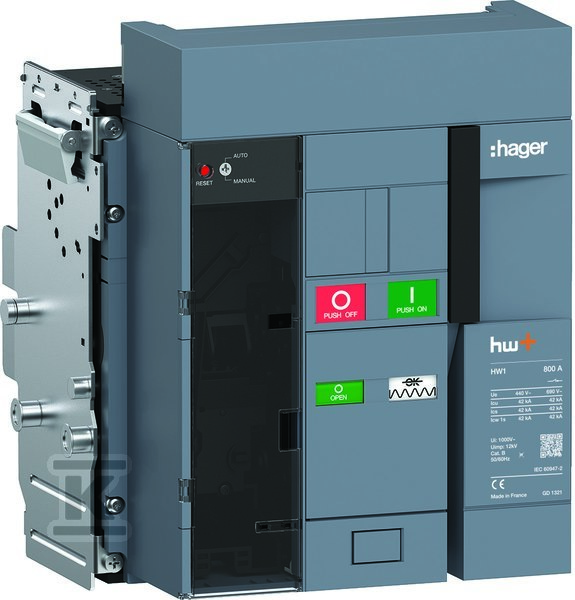

Повітряний вимикач висувний з тригером Sentinel, 800 A, 3P, 42 kA

Цей пристрій – повітряний вимикач з високою здатністю до короткого замикання, розроблений для застосування в розподільних шафах середніх та великих навантажень. Його висувна конструкція дозволяє безпечно та швидко виконувати заміну без необхідності відключення проводів – установник може виймати всю одиницю з корпусу для сервісного обслуговування або заміни, не піддаючи себе контакту з підключеними під напругою проводами.

Вбудовані чотири допоміжні перемикачі дозволяють моніторити стан вимикача (замкнений / відкритий) та інтегрувати його з системами автоматизації або дистанційною сигналізацією. Контактів роз’єднувального типу немає – це пристрій не для керування навантаженням, а для захисту та з’єднання. Індикатор вимкнення візуально підтверджує стан пристрою – не потрібно вгадувати, чи він у положенні «off» чи «on».

Номінальна здатність до короткого замикання 42 kA при напрузі 400 V означає, що вимикач здатний безпечно розірвати навіть дуже великі короткі струми – типові для промислових установок або великих комерційних будівель. Номінальний струм 800 A дозволяє обслуговувати великі кола з двигунами, нагрівачами або іншими пристроями з високим споживанням струму. Напруга ізоляції 1000 V та ударова 12 kV забезпечують безпеку навіть при короткочасних перенапругах.

З’єднання не є постійними – вони з’єднані за допомогою окремої частини корпусу. Це означає, що монтаж вимагає використання відповідних приєднувальних модулів (наприклад, рейки або кабелі з потрібними кінецьками), які постачаються окремо. Монтаж на DIN‑рейці неможливий – пристрій призначений для встановлення в розподільних шафах з відповідною несучою конструкцією.

Захист від заземлювального короткого замикання не вбудований – якщо потрібен захист від пошкодження ізоляції до землі, його слід забезпечити додатковими пристроями (наприклад, диференційними автоматичними вимикачами). Привід не вбудований – проте його можна додати опціонально, якщо потрібне дистанційне або автоматичне керування (наприклад, у системах UPS або автоматизації будівлі).

Час реакції при закритті становить 45 ms – це швидка реакція на ручні або дистанційні команди. Загальні втрати потужності при повному навантаженні складають приблизно 64,6 W – це низьке значення для пристрою цього класу і сприяє меншому нагріванню корпусу під час тривалої роботи.

Ступінь захисту IP2X забезпечує лише захист від дотику пальців – не захищає від пилу та води. Пристрій має бути встановлений у закритій розподільній шафі з відповідним класом IP.

Всі параметри відповідають нормі PN-EN 60947-2. Вимикач спроектований як елемент системи hw+, що означає сумісність з іншими модулями Hagera: тригерами, приводами та аксесуарами.
