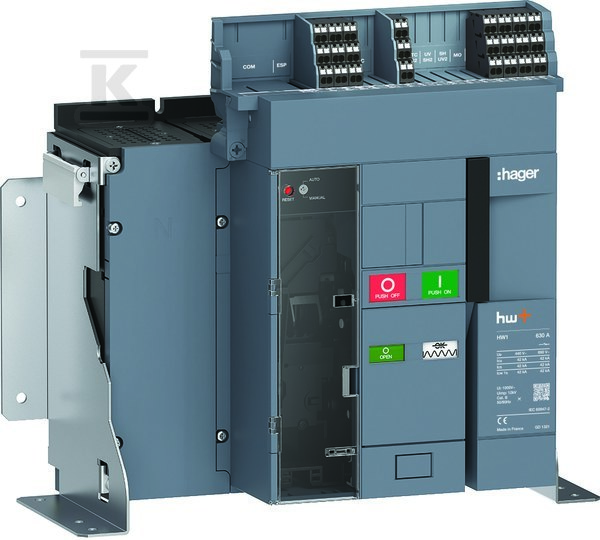

Стаціонарний автомат з трип‑модулем Sentinel 42 kA 630 A 4P HW1N406FB

Стаціонарний вимикач з випускником Sentinel, 630 A, 4P, 42 kA

Цей пристрій – постійні, повітряні вимикачі кола, призначені для захисту промислових та комерційних інсталяцій. Він спроектований як центральний елемент у розподільних щитах низької напруги, де потрібна висока здатність з’єднувати та надійність у екстремальних умовах. Його конструкція не передбачає монтажу на DIN‑шину – він кріпиться безпосередньо до конструкції розподільниці, що забезпечує жорсткість і стабільність при великих коротких струмах.

Номінальний постійний струм становить 630 A, а короткозамикальна здатність при напрузі 400 V – 42 kA, що означає, що пристрій може безпечно вимкнути навіть дуже сильні короткі замикання, типові для великих кіл з двигунами або трансформаторами. Номінальна напруга охоплює діапазон від 440 до 690 V, що робить його придатним як для систем 400 V, так і 500–690 V, що застосовуються в окремих промислових інсталяціях.

Вбудовані допоміжні контакти – чотири перемикаючі – дозволяють інтеграцію з системами керування та сигналізації. Не передбачено роз’єднувальних чи з’єднувальних контактів, тому він не слугує для передачі керуючих сигналів у режимі «ввімкнено/вимкнено», а лише для моніторингу стану (наприклад, контролером PLC). Індикатор вимкнення доступний – дозволяє швидко оцінити стан пристрою без необхідності відкривати корпус.

Підключення головних контактів здійснюється через шинне з’єднання – немає гвинтових чи кабельних клем. Це означає, що монтаж вимагає попередньо підготовленої шинної колодки або шини (busbar), що типово для великих розподільниць. Пристрій не має вбудованого двигунного приводу, але підтримує опціональний привід – що дозволяє його дистанційне керування або автоматизацію в майбутньому без заміни всього вимикача.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою та від предметів діаметром понад 12,5 mm – достатньо для закритих розподільниць. Не містить захисту від короткого замикання на землю та випускника піднапруги – ці функції мають бути додані зовнішньо, якщо потрібні.

Це не вимикач «готовий до використання» з повною системою захисту – це чистий з’єднувальний пристрій з випускником Sentinel (який працює як термально‑магнітний механізм спрацювання), але без додаткових захисних функцій. Це дає гнучкість: інсталятор може налаштувати всю систему відповідно до потреб кола.

Монтаж вимагає точності: відсутність можливості монтажу на шину TH означає, що його треба розмістити на спеціальній несучій конструкції. Варто пам’ятати: це не елемент «для заміни», як звичайний автоматичний вимикач – його заміна є сервісною операцією, що потребує вимкнення всього розподільного сектора.
