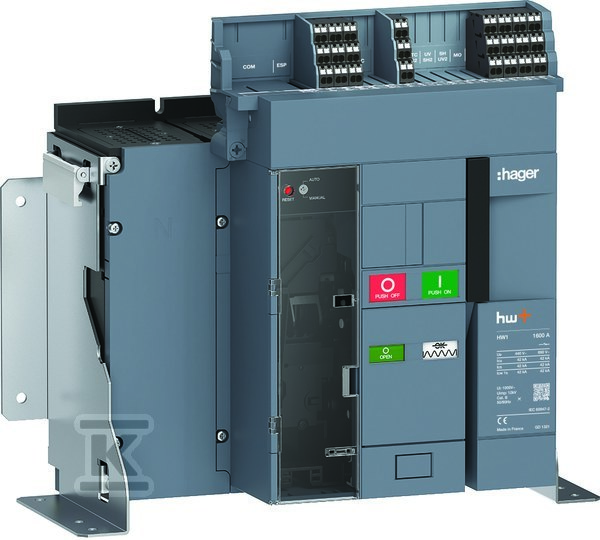

Стаціонарний вимикач з тригером Sentinel 42kA 1600A 4P HW1N416FB

Стаціонарний вимикач з тригером Sentinel, 42 kA, 1600 A, 4P

Цей пристрій — постійні, повітряні вимикачі ліній, призначені для захисту промислових та комерційних установок з великими номінальними струмами. Він спроектований як центральний елемент у низковольтних розподільних шафах, де потрібен надійний захист від короткого замикання та перевантаження при високих навантаженнях.

Має чотири полюси і оснащений тригером Sentinel — механізмом, який реагує на аномалії в ланцюзі, такі як протікання струму поза безпечним діапазоном. Не має вбудованого захисту від заземленого короткого замикання — цей захист має забезпечуватись іншими елементами системи.

Номінальна здатність з’єднання при 400 V становить 42 kA — це означає, що пристрій може безпечно вимкнути ланцюг навіть при надзвичайно великому короткому замиканні. Робота можлива при напрузі від 440 до 690 V, що робить його придатним як для систем 400 V, так і для вищих промислових напруг.

Головні клеми спроектовані для шинних з’єднань — неможливо підключати кабелі безпосередньо до клем. Це рішення полегшує інтеграцію з шинними розподільниками та зменшує кількість точок з’єднання, підвищуючи стабільність і знижуючи ризик перегріву.

Пристрій не монтується на DIN-рейці. Він кріпиться постійно — тобто вимагає спеціального монтажу в розподільній шафі, часто за допомогою рами або основи. Також немає вбудованого моторного приводу, але підтримується опціональний привід — що дозволяє дистанційне керування або автоматизацію процесів.

Має чотири допоміжні перемикачі — їх можна використовувати для сигналізації стану (ввімкнено/вимкнено) або для керування іншими ланцюгами. Не має роз’єднувальних чи замкнених контактів — тому не слугує для додаткового перемикання навантажень.

Виділяється індикатором вимкнення: видимий механічний сигнал показує стан пристрою без необхідності відкривати корпус. Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою — але не захищає від пилу чи води.

Не містить захисту в комплекті — має використовуватись разом з відповідним тригером (наприклад, Sentinel), який вже входить до складу пристрою. Не має функції автоматичного повторного включення та захисту від перенапруги.

На практиці: інсталятор монтує його в шафі як головний вимикач ланцюга, підключає вхідні та вихідні шини, а потім налаштовує допоміжні перемикачі для сигналізації або керування. Кінцевий користувач використовує його як точку безпеки — вручну вимикає при обслуговуванні або аварії. Значення 42 kA дозволяє застосовувати його навіть у місцях з високим потенціалом короткого замикання — наприклад, у електроенергетичних промислових розподільних шафах.
