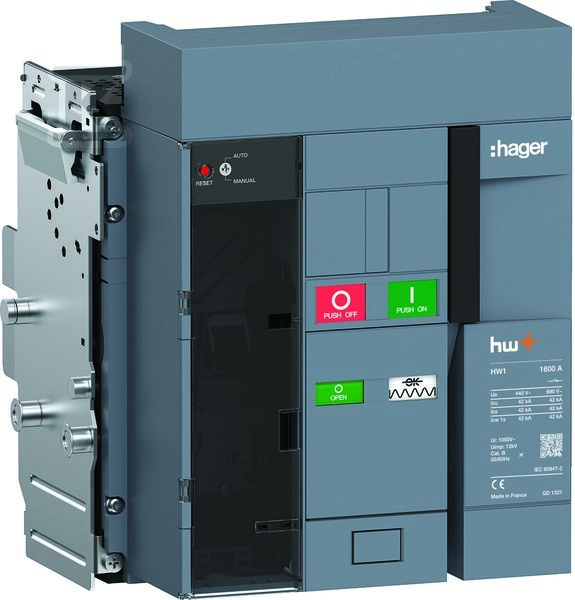

Висувний вимикач з тригером Sentinel 42kA 1600A 3P HW1N316DB

Висувний повітряний вимикач з тригером Sentinel, 1600 A, 3P, 42 kA

Цей пристрій — висувний повітряний вимикач, призначений для захисту ліній з великими номінальними струмами — особливо в промислових установках та головних розподільчих щитах. Його конструкція дозволяє безпечно та швидко здійснювати заміну без необхідності відключення проводів, що значно скорочує час сервісу.

Тригер Sentinel забезпечує точну реакцію на перевантаження та короткі замикання, а його модульна конструкція дозволяє легко інтегрувати додаткові функції — наприклад, двигун, який можна додати як опцію. Пристрій не має вбудованого приводу, але готовий до його монтажу — що забезпечує гнучкість при проєктуванні систем автоматизації.

З’єднання головних ліній не є постійними — підключення здійснюється за допомогою окремої частини корпусу. Це рішення спрощує монтаж у обмежених просторах і дозволяє замінювати пристрій без переміщення кабелів. Індикатор вимкнення візуально інформує про стан пристрою — чи він замкнений, чи відкритий — без необхідності відкривати корпус.

Захист від заземлювального короткого замикання не інтегрований — якщо потрібен захист від пошкоджень ізоляції до землі, слід додати відповідний зовнішній модуль. Аналогічно, вбудованого тригера піднапруги немає — його функція має забезпечуватись додатковими пристроями.

Ступінь захисту IP2X означає, що пристрій захищає від дотику пальців або інструментів діаметром понад 12 мм — але не забезпечує захисту від пилу та води. Тому монтаж здійснюється виключно в корпусах, що захищають від зовнішнього середовища.

Вбудовані допоміжні контакти (4 перемикаючі) дозволяють сигналізувати стан вимикача (наприклад, замкнений/відкритий) до систем SCADA або керування. Відсутність замкнутих та розімкнутих контактів означає, що немає додаткових контактів до інших ліній — все обмежується 4 перемикаючими.

Номінальна здатність з’єднання 42 kA при 400 V гарантує безпеку навіть при екстремальних коротких замиканнях — таких, що виникають у великих розподільчих щитах або при потужних джерелах живлення. Робочий діапазон напруги від 440 до 690 V робить його придатним як для трифазних промислових систем, так і для мереж високої розподільчої напруги.

Час реакції при замиканні становить 45 ms — що означає швидку реакцію на ручні або віддалені команди. Повні втрати потужності при повному навантаженні (358,6 W) низькі для пристрою такої потужності — що підвищує енергоефективність всієї інсталяції.

Його неможливо встановити на DIN‑шину TH — це стаціонарний пристрій, призначений для монтажу в розподільчих шафах з спеціальними кріпленнями та направляючими.
