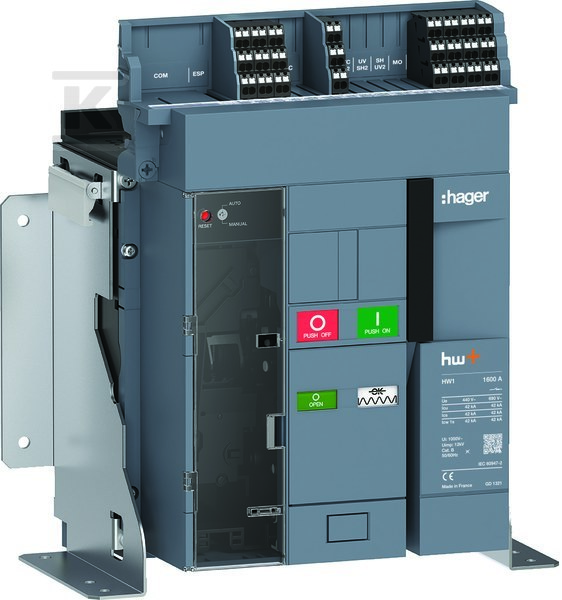

Стаціонарний вимикач з тригером sentinel 42kA 1600A 3P HW1N316FB

Стаціонарний вимикач з тригером Sentinel, 1600 A, 3P, 42 kA

Цей пристрій – постійні, повітряні вимикачі ліній, призначені для захисту установок у системах з напругою до 690 V AC. Він спроектований як елемент центральної розподільчої панелі, де потрібна висока здатність з’єднання та надійність при великих короткозамкнених струмах. Це не висувний вимикач – монтується назавжди, без необхідності використання DIN‑рейки.

Має три полюси та оснащений чотирма допоміжними перемикачами, які дозволяють сигналізувати стан (ввімкнено/вимкнено) та інтегруватися з системами автоматизації або моніторингу. Не має роз’єднувальних контактів чи додаткових захистів – його функція полягає переважно у з’єднанні та роз’єднанні під навантаженням та захисті від короткого замикання.

Здатність до короткого замикання становить 42 kA при напрузі 400 V AC – це означає, що пристрій може безпечно вимкнути лінію навіть при максимальному короткозамкненому струмі, характерному для великих промислових установок. Це значення підтверджене як для короткозамкненого струму (Icu), так і для експлуатаційного струму (Ics), що гарантує стабільність роботи в різних умовах.

Вбудований індикатор вимкнення дозволяє швидко оцінити стан пристрою без необхідності відкривати корпус – важливо під час інспекцій або аварій. Час реакції при замиканні становить 45 ms – що забезпечує швидку та точну роботу без затримок.

Головні клеми спроектовані для підключення до шини – ідеально підходять для розподільчих панелей з високою щільністю монтажу. Внутрішній опір становить лише 25 µΩ, що мінімізує теплові втрати та забезпечує стабільність роботи при тривалому навантаженні 1600 A.

Пристрій не має вбудованого приводу, проте підтримує його як опціональне доповнення – що дозволяє дистанційне керування або автоматизацію процесів. Також відсутній інтегрований тригер піднапруги та захист від земного короткого замикання – ці функції мають забезпечуватись іншими елементами системи.

Ступінь захисту IP2X означає, що пристрій не захищений від дотику пальців – тому монтаж вимагає відповідного корпусу або розподільчого щита. Це типово для стаціонарних вимикачів у промислових установках, де безпеку забезпечують цілі щити.

Відповідає стандартам IEC 60947‑2 (60947-2) та IEC 60947‑3 (60947-3), відповідає вимогам RoHS і REACH. Має механічний ресурс понад 30 тисяч циклів та електричний – понад 8 тисяч відключень під навантаженням. Це не «одноразовий» пристрій – він розрахований на десятиліття роботи в екстремальних умовах.

Є частиною серії HW1 від Hagera – відомої не лише своїми технічними можливостями, а й системною сумісністю: всі компоненти цієї серії (тригери, приводи, контакти) взаємно сумісні.
