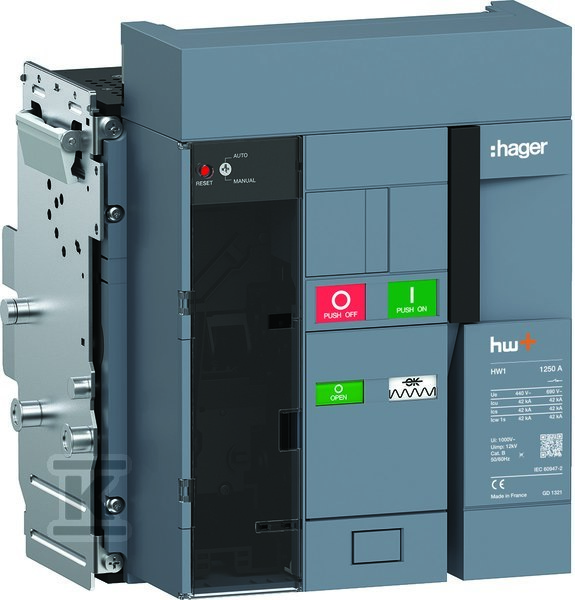

Висувний вимикач з тригером Sentinel 42kA 1250A 3P HW1N312DB

Висувний повітряний вимикач з тригером Sentinel, 1250 A, 3P, 42 kA

Цей пристрій – висувний повітряний вимикач, розроблений для промислових і комерційних установок, де потрібен надійний захист від короткого замикання та перевантаження при великих струмах. Його конструкція дозволяє безпечно і швидко виконувати заміну без відключення проводів – достатньо висунути блок, щоб отримати доступ до внутрішньої частини. Це рішення значно скорочує час сервісного обслуговування і мінімізує ризик помилки під час монтажу.

Вбудований тригер Sentinel забезпечує точне налаштування захисної характеристики під характер навантаження – ідеальний для кіл з двигунами, трансформаторами або іншими пристроями з великим стартовим струмом. У ньому немає вбудованого захисту від заземлювального короткого замикання та інтегрованого тригера піднапруги – цей захист має забезпечуватись зовнішніми елементами або системою керування.

З’єднання головних кіл не є постійними – вони з’єднані за допомогою окремої частини корпусу. Це означає, що монтаж вимагає використання відповідних з’єднань (наприклад, шини або кабель з потрібними клемами), але дає гнучкість у прокладанні інсталяції. Індикатор вимкнення на корпусі показує стан пристрою – чи він закритий, чи відкритий – без необхідності відкривати корпус.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою, проте не захищає від пилу чи води – пристрій призначений виключно для монтажу в закритих розподільчих шафах. Номінальна напруга 440–690 V AC означає, що він використовується в системах середньої напруги промислових об’єктів, наприклад, у розподільчих щитах 400/690 V.

Короткозамикальний струм 42 kA при 400 V означає, що пристрій може безпечно вимкнути навіть дуже великі струми короткого замикання – що є критичним у сучасних інсталяціях з низькою імпедансністю мережі. Час реакції при закритті становить 45 ms – швидкість, достатня для запобігання пошкоджень у випадку короткочасних перенапруг.

Вбудовані допоміжні контакти перемикачі (4 шт.) дозволяють сигналізувати стан вимикача (наприклад, «закритий», «відкритий») до систем SCADA або панелей керування. Контактів роз’єднувальних немає – тому його не можна використовувати як ізоляційну сепарацію без додаткового пристрою.

Потрібне зовнішнє живлення змінного струму (AC) для тригера та допоміжних контактів. Привід двигуна не вбудований, але є опціональним – що дозволяє віддалене керування або автоматизацію процесу вимикання.

Виготовлений згідно з PN-EN 60947-2:2018+A1:2020 та відповідає вимогам RoHS і REACH. Має підтверджений механічний ресурс 25 000 циклів і електричний – 6 000 циклів при повному навантаженні. Загальні втрати потужності при струмі 1250 A становлять приблизно 187,4 W – що впливає на вибір вентиляції в шафі.

Не монтується на DIN‑шину чи TH‑шину – вимагає постійної інсталяції в розподільчій шафі за допомогою спеціальних кріплень або монтажної рами.
