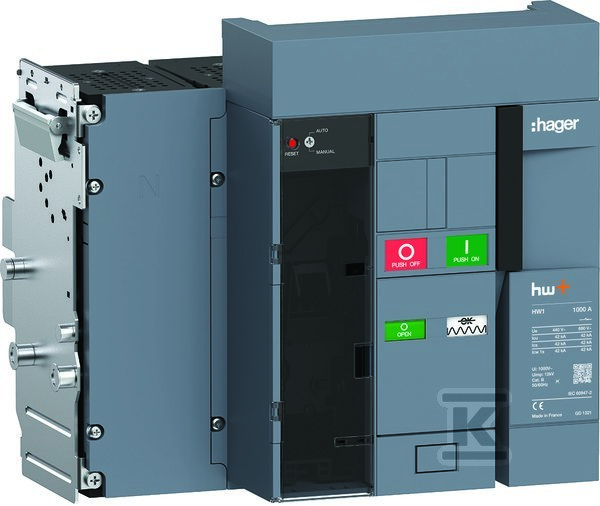

Висувний вимикач з випусковим механізмом Sentinel 42kA 1000A 4P HW1N410DB

Висувний повітряний вимикач з тригером Sentinel, 1000 A, 4P

Цей пристрій — це висувний повітряний вимикач з номінальним струмом 1000 A та чотирьохполюсною конструкцією, розроблений для застосувань у системах з високою здатністю короткого замикання. Його головне завдання — безпечне з’єднання та роз’єднання кіл під час аварії, а також забезпечення швидкої заміни без необхідності відключення проводів.

Вбудований тригер Sentinel дозволяє точно реагувати на перевантаження та короткі замикання — проте в ньому немає вбудованого захисту від заземлювального короткого замикання чи тригера піднапруги. Потрібне зовнішнє підключення захисних модулів, якщо така функція необхідна.

Здатність короткого замикання 42 kA при напрузі 400 V робить пристрій придатним для монтажу в розподільчих пунктах, де очікується велика потужність короткого замикання — наприклад, у підстанціях живлення комерційних або промислових будівель. Номінальна робоча напруга становить до 690 V, що дозволяє його використання як у системах 400 V, так і в мережах вищих напруг.

Монтаж не здійснюється на DIN‑рейці — підключення головних кіл виконується через окрему частину корпусу, що спрощує сервіс та заміну. Пристрій має індикатор вимкнення, який дозволяє швидко оцінити стан роботи без необхідності відкривати корпус — корисно як для інсталяторів під час діагностики, так і для персоналу обслуговування.

Чотири допоміжні перемикачі дозволяють інтеграцію з системами керування та сигналізації — наприклад, для індикації стану замикання або аварії. Однак немає роз’єднувальних контактів чи додаткових замкнутих контактів.

Ступінь захисту IP2X гарантує лише захист від дотику живих частин пальцем — не захищає від пилу чи води. Тому монтаж вимагає розміщення в корпусі або шафі відповідного класу IP.

Опціональний моторний привід дозволяє дистанційне керування — проте не постачається в комплекті. Потрібна додаткова покупка привідного модуля та його налаштування.

Значення внутрішнього опору (50 µΩ) та втрат потужності (110,2 W при Iu) вказує на низькі енергетичні втрати під час нормальної роботи — що призводить до нижчих експлуатаційних витрат та меншого нагріву контактів.

Відповідає PN-EN 60947-2 та має декларацію відповідності UE і UKCA — відповідає нормативним вимогам для пристроїв низької напруги.
