Стаціонарний автоматичний вимикач з випускним пристроєм Sentinel 42kA 1000A 4P. HW1N410FB

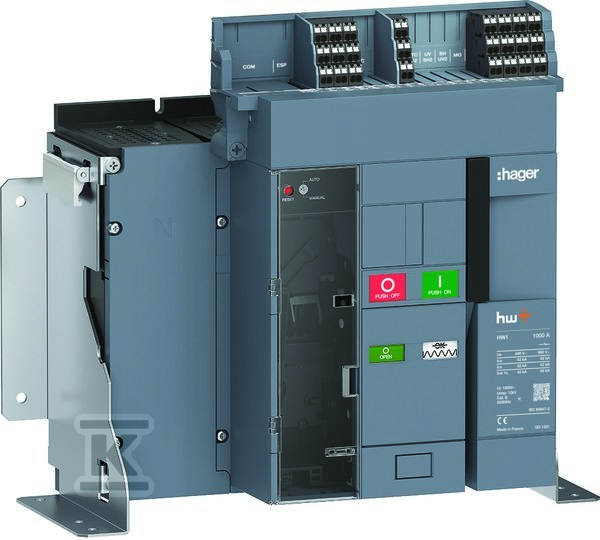

Стаціонарний повітряний вимикач з випускником Sentinel

Цей пристрій — стаціонарний повітряний вимикач з розрахунковим струмом 1000 A та короткозамкненою здатністю 42 kA при напрузі 400 V, призначений для використання в розподільчих щитах середніх і великих навантажень. Він спроектований як центральний елемент у системах живлення, де потрібен надійний захист від короткого замикання і перевантаження, а також можливість керування та сигналізації стану ланцюга.

Має чотири полюси і шинне з’єднання — це означає, що монтаж здійснюється через розподільчі шини, а не через кабелі. Таке рішення зменшує кількість точок з’єднання, знижує опір і полегшує інтеграцію з іншими елементами інсталяції. Не призначений для монтажу на DIN‑шині — його конструкція вимагає постійного кріплення в розподільчій шафі.

Вбудований індикатор вимкнення дозволяє швидко оцінити стан пристрою без необхідності відкривати корпус — корисно як під час рутинних інспекцій, так і під час аварій. Чотири допоміжні перемикачі дозволяють підключення сигналізаційних або керуючих схем — наприклад до центрального BMS, панелей моніторингу або систем автоматизації. Немає роз’єднувальних та замкнувальних допоміжних контактів — тому його не можна використовувати для функцій блокування або інтерлокції типу «закрий лише якщо інший вимикач відкритий».

Розрахункова напруга ізоляції становить 1000 V, а пробивна — 12 kV, що гарантує безпеку навіть при перенапругах, типових для промислових мереж. Ступінь захисту IP2X забезпечує захист від дотику до частин під напругою, але не захищає від пилу чи води, тому пристрій має монтуватися в закритій шафі.

Час реакції при замиканні — 45 мс, що забезпечує швидку реакцію на керуючі команди без затримок. Клеми спроектовані для роботи з шинами — немає можливості підключення кабелів безпосередньо до клем. Вбудований механізм є механічним, без моторного приводу, проте підтримує опціональний моторний привід, який можна додати пізніше за потреби автоматизації.

Не має вбудованого захисту від заземлювального короткого замикання та тригера низької напруги — цей захист має забезпечуватись іншими елементами системи (наприклад додатковими тригерами або зовнішніми пристроями). Не містить власного захисту — це лише механізм з’єднання та роз’єднання, який працює в парі зі зовнішнім тригером Sentinel.

Відповідає PN-EN 60947-2 та має декларацію відповідності ЄС та UKCA. Механічна витривалість — 30 000 циклів, що відповідає багаторічній експлуатації в умовах інтенсивного використання.
