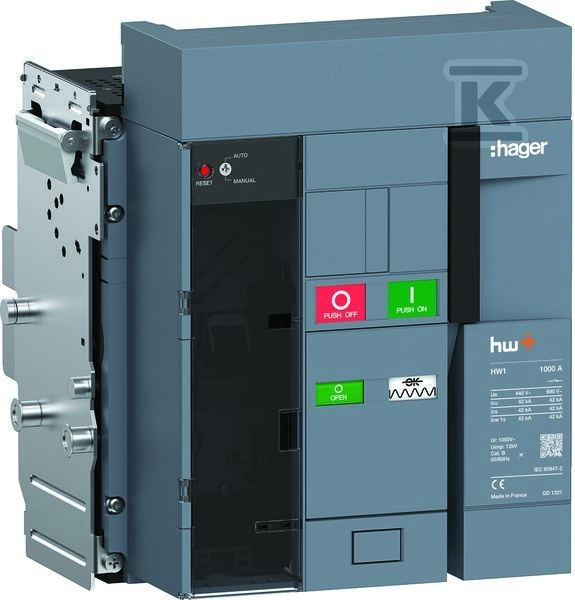

Висувний вимикач з тригером Sentinel 42kA 1000A 3P. HW1N310DB

Висувний повітряний вимикач з зовнішнім вимикачем Sentinel, 1000 A, 3P

Цей пристрій — висувний повітряний вимикач з номінальним постійним струмом 1000 A, призначений для використання в низьковольтних розподільчих щитах, де потрібна висока здатність до короткого замикання та легкий доступ до внутрішніх елементів. Він спроектований як частина системи hw+, що означає, що працює в поєднанні зі зовнішнім вимикачем Sentinel — вбудованого захисту немає, але пристрій готовий до його монтажу.

Здатність до короткого замикання 42 kA при напрузі 400 V дозволяє безпечно вимикати лінії під час великих коротких замикань — безпечна робота підтверджена відповідністю PN-EN 60947-2:2018. Номінальна робоча напруга становить від 440 до 690 V, що дозволяє застосовувати його в промислових та комерційних установках з вищою напругою.

Кожна полюс має окремі підключення, які підключені за допомогою окремої частини корпусу — це рішення полегшує монтаж і сервіс, бо не потрібно розбирати весь пристрій, щоб дістатися до контактів. Висувна конструкція забезпечує легкий доступ до внутрішньої частини без необхідності відключати кабелі від мережі — монтажник може виймати весь блок і працювати з ним на столі.

Вбудований індикатор вимкнення показує стан пристрою — чи закритий, чи відкритий — без необхідності відкривати корпус. Це додаткова рівень безпеки та швидкої діагностики. Чотири допоміжні перемикачі доступні для підключення сигналізації або керуючих інтерфейсів — їх можна використати, наприклад, для сигналізації стану вимикача в системі SCADA або панелі керування.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою — не захищає від пилу та води, але відповідає вимогам для внутрішніх розподільчих щитів. Монтаж на DIN‑рейці неможливий — пристрій призначений для встановлення в розподільчих шафах з відповідними кріпленнями або несучою конструкцією.

Опціональний моторний привід дозволяє дистанційне керування (закриття/відкриття), що корисно в системах автоматизації або там, де доступ до пристрою обмежений. Час реакції при закритті становить 45 ms — швидкість, достатня для більшості промислових застосувань.

Повна втрата потужності при номінальному струмі становить приблизно 110 W — це відома і передбачувана величина при розрахунку охолодження шафи. Внутрішній опір нижче 50 µΩ мінімізує теплові втрати і підтримує стабільність напруги під навантаженням.

Вбудованого захисту від заземлювального короткого замикання чи піднапругового вимикача немає — ці функції мають бути додані зовнішнім пристроєм (наприклад, вимикач Sentinel). У комплекті не містить жодних захистів — це лише виконувальний елемент.

Відповідність нормам PN-EN 60947-2 та IEC 63000 гарантує безпеку та можливість сертифікації інсталяції.
