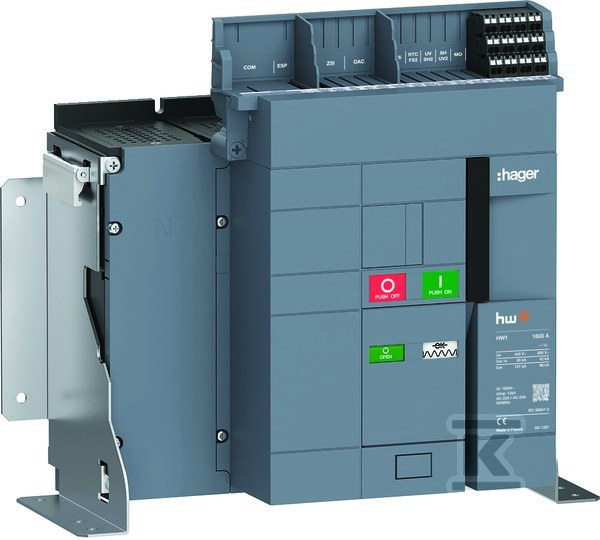

Повітряний стаціонарний роз’єдник 1600A 4P HW1W416FS

Стаціонарний повітряний вимикач 1600 A 4P – фронтальний монтаж, з запірним механізмом та моторним приводом

Цей пристрій спроектовано як постійний головний вимикач і ремонтний вимикач у розподільчих щитах з високими вимогами. Він створений для роботи в системах з напругою до 690 V AC, з постійним струмом 1600 A – ідеально підходить для захисту великих силових ліній, наприклад у промислових установках, дата‑центрах або інфраструктурних об’єктах.

Монтаж здійснюється фронтально централізовано, що дозволяє легко доступати до керуючих елементів без необхідності відкривати всю шафу. Пристрій кріпиться постійно – немає можливості висувного монтажу, що забезпечує жорсткість і стабільність при великих короткозамкнених струмах. Запірний механізм запобігає випадковому включенню під час сервісних робіт – ключова особливість для безпеки персоналу.

Вбудований моторний привід дозволяє дистанційне керування – не потрібно фізично доторкатися до пристрою під час його включення або вимикання. Це особливо корисно в системах автоматизації або там, де доступ до розподільчої панелі обмежений. Опціональний напруженевий тригер додає додаткову гнучкість у налаштуванні захисту.

Ступінь захисту IP2X на фронтальній стороні забезпечує базовий захист від дотику до частин під напругою – достатній для контрольованих середовищ, де доступ обмежений кваліфікованим персоналом. Підключення головних контактів здійснюється через шинне з’єднання, що усуває потребу у кабелях підключення та зменшує теплові втрати і потенційні точки відмов.

Номінальний короткочасний струм становить 55 kA – одне з найвищих значень у класі 1600 A, що означає стійкість до екстремальних умов короткого замикання без пошкодження пристрою. Робочий діапазон температур від –25 °C до +70 °C дозволяє застосовувати його як у холодних складах, так і в гарячих машинних приміщеннях.

Кількість допоміжних перемикачних контактів (4) дозволяє інтегрувати пристрій у системи керування та сигналізації – наприклад, для індикації стану включення/вимкнення або міжблокувального захисту. Пристрої не мають замкнутих чи розімкнутих контактів – це не пристрій аварійного вимикання чи зворотного перемикання.

Це чисто ізоляційний вимикач – не має функцій захисту від перевантаження чи надмірного струму. Його завдання – фізичне роз’єднання лінії від джерела живлення як під час ремонту, так і в аварійних ситуаціях. У цьому контексті він виконує роль вимикача безпеки відповідно до стандарту PN-EN 60947-3.

Важливо пам’ятати: його не монтують безпосередньно на панель типу 4‑отвірного. Потрібна спеціальна несуча конструкція або монтажна рама, розроблена під його розміри та спосіб кріплення.
