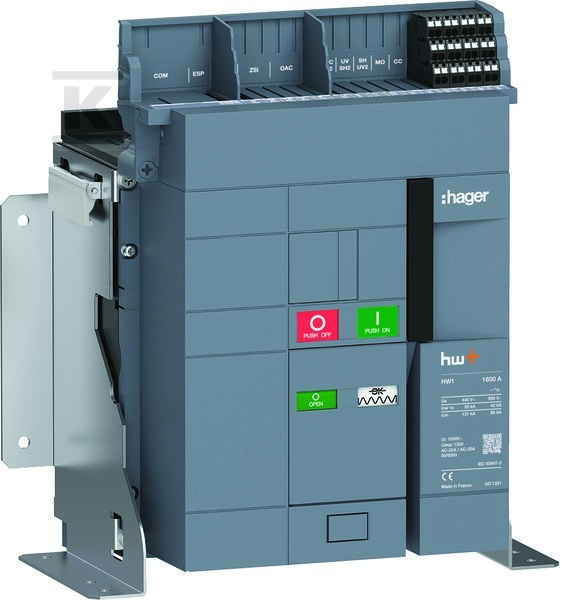

Повітряний стаціонарний роз’єдник 1600 A 3P HW1W316FS

Стаціонарний повітряний роз’єднувач 1600 A – конструкція та застосування

Роз’єднувач є пристроєм, який кріпиться постійно, спроектованим для монтажу в розподільчих щитах, як фронтальний центральний елемент, так і проміжний. Працює як головний, безпечний та ремонтний роз’єднувач – що означає, що дозволяє безпечно відключити ланцюг від джерела живлення під час технічного обслуговування, ремонту або аварії. Механізм блокування запобігає випадковому замиканню, а додатково дозволяє заблокувати кнопку за допомогою до трьох передвисних замків – ідеально для застосувань, що вимагають lock‑out/tag‑out.

Монтаж та сумісність

Спроектований для роботи в системі 185 mm SaS (збиральна шина), підключається безпосередньо до живильних шин – не потребує класичних проводів. Це скорочує час монтажу та усуває ризик помилок при підключенні. Сумісний з системою univers N Hochstrom, що дозволяє інтегрувати його в сучасні розподільчі щити без необхідності модифікації структури шафи. Фронтальний центральний монтаж полегшує доступ до контактів та перевірку стану пристрою без відкриття корпусу.

Захист та функції

Працює у діапазоні напруги 440–690 V AC, з витривалістю на короткозамкнений струм 55 kA при тривалості 1 секунда – що відповідає найвищим вимогам для великих промислових інсталяцій. Номінальний постійний струм 1600 A дозволяє обслуговувати навантаження великої потужності – напр., двигуни, транспортні лінії чи системи опалення. Ступінь захисту IP2X на фронтальній стороні забезпечує базовий захист від дотику до частин під напругою, проте не є герметичним пристроєм – не підходить для вологих або пилових середовищ.

Додаткові функції та розширення

Має чотири допоміжні перемикачі – можуть бути використані для сигналізації стану (закритий/відкритий) або інтеграції з системами автоматизації. Вбудований моторний привід дозволяє автоматичне закриття пристрою після відновлення напруги – без необхідності ручного натискання кнопки. За бажанням можна додати напруженевий тригер (піднапруження або наднапруження), що розширює захисні функції шляхом виявлення нестабільності мережі.

Відповідність та норми

Відповідає стандартам PN-EN 60947-3 (роз’єднувачі) та DIN EN 61439-1/-2 як частина повної розподільчої системи. Напруга ізоляції Ui = 1000 V та ударна напруга Uimp = 12 kV забезпечують безпеку навіть при мережевих імпульсах. Робота при температурі від –25 °C до +70 °C дозволяє застосовувати в різних умовах – від холодильних складів до виробничих залів.

Практична вигода для інсталятору

Не потрібно шукати окремі елементи для сигналізації чи автоматизації – чотири перемикачі вже вбудовані. Монтаж швидший завдяки системі quickconnect для аксесуарів (наприклад, тригерів, котушок). Ви можете налаштувати весь пристрій через Hager Power Setup або додаток Hager Power Touch – без відкриття корпусу, навіть якщо він за дверима шафи.
