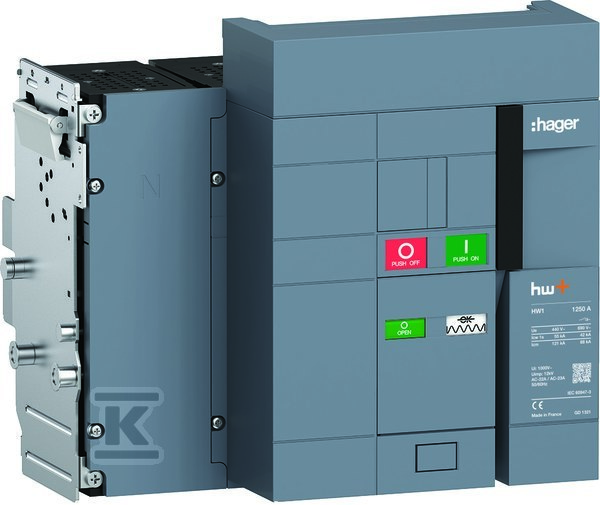

Повітряний вимикач висувний 1250A 4P HW1W412DS

Повітряний висувний роз’єдник для монтажу в розподільних щитах

Цей пристрій працює як головний, безпечний та ремонтний роз’єдник — не є аварійним вимикачем, але забезпечує фізичне відключення кола під час обслуговування або аварії. Має чотири полюси і спроектований для центрального фронтального монтажу, що полегшує доступ до контактів під час обслуговування. Вбудований моторний привід дозволяє дистанційно керувати пристроєм — без необхідності ручного переміщення механізму. Опціональний напруженевий тригер додає гнучкості у налаштуванні захисту.

Конструкція та умови експлуатації

Пристрій має ступінь захисту IP2X на фронтальній стороні — достатній для встановлення у закритих щитах, де немає ризику дотику оголених частин пальцями. Виготовлений згідно з нормою IEC 60947-3 та відповідає вимогам RoHS і REACH. Працює в діапазоні температур від –25 °C до +70 °C, що робить його придатним як для суворих технічних приміщень, так і для кліматизованих розподільних центрів. Напруга ізоляції становить 1000 V, а стійкість до імпульсної напруги — 12 kV, що забезпечує безпеку навіть при перенапругах.

Застосування та переваги для інсталяторів

Монтаж простий: пристрій підтримує проміжний та центральний фронтальний монтаж — не вимагає спеціальних щитів з 4 отворами. Вбудований запірний механізм запобігає випадковому закриттю під час роботи на колі — ключова функція безпеки під час обслуговування. Має чотири допоміжні перемикачі — ідеальні для сигналізації стану (відкритий/закритий) у системах автоматизації або SCADA. Не має допоміжних контактів, що відкриваються чи закриваються, тому їх не потрібно додатково монтувати чи налаштовувати.

Номінальний струм 1250 A при напрузі 440–690 V означає, що пристрій може обслуговувати великі промислові навантаження — наприклад, двигуни, нагрівачі чи системи HVAC. Стійкість до короткочасного струму 55 kA/1 s забезпечує захист від коротких замикань навіть у великих енергетичних установках. Потужність роботи AC-23 становить 563 kW — це дозволяє безпечно підключати та відключати двигуни без ризику пошкодження контактів.

Усі аксесуари (моторний привід, напруженевий тригер) є опціональними — інсталятор може налаштувати пристрій точно під потреби кола, не сплачуючи за непотрібні функції.
