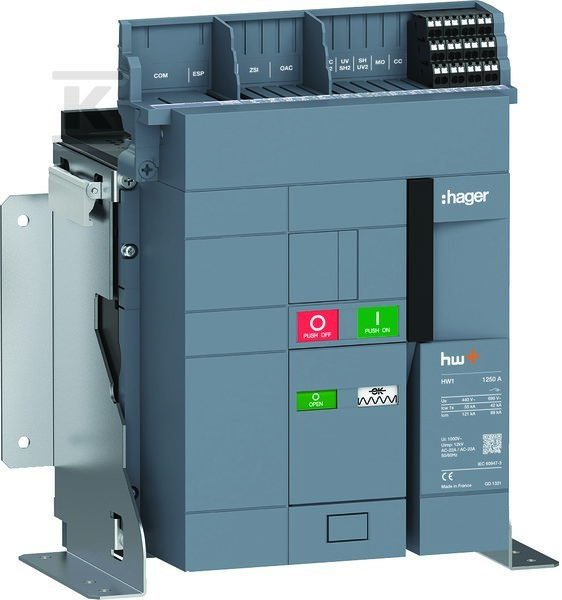

Повітряний вимикач стаціонарний 1250A 3P HW1W312FS

Стаціонарний повітряний вимикач з механізмом блокування та вбудованим моторним приводом

Цей пристрій спроектовано як постійно встановлені головні та захисні вимикачі в розподільних щитах. Працює як точка ізоляції в установках з напругою до 690 V AC, з постійним струмом 1250 A — що робить його придатним для великих промислових навантажень, де потрібна чітка та безпечна ізоляція ланцюга.

Механізм блокування забезпечує фізичну блокаду в положенні «вимкнено», що відповідає вимогам ремонтного вимикача — монтажник може безпечно працювати на ланцюзі, не ризикуючи випадковим повторним включенням. Вбудований моторний привід дозволяє дистанційно або автоматично керувати відкриттям і закриттям контактів без необхідності ручного втручання — особливо корисно в системах автоматизації або там, де доступ до пристрою обмежений.

Має чотири допоміжних перемикачі — це не замкнені та не розімкнені контакти, тому вони не слугують для сигналізації стану «ввімкнено/вимкнено», а можуть бути використані для керування іншими ланцюгами, наприклад, міжблоковими блокуваннями або механічною сигналізацією стану. Не має замкнутих чи розімкнутих допоміжних контактів — отже, його не можна використовувати як реверсивний перемикач чи аварійний вимикач.

Підключення головних контактів здійснюється виключно через шинове з’єднання — немає можливості кабельного монтажу. Пристрій розрахований на фронтальний, центральний та проміжний монтаж, але не підходить для монтажу у 4‑отвірному щиті. Ступінь захисту IP2X на фронтальній панелі забезпечує базовий захист від дотику до частин під напругою — достатньо для встановлення в закритих щитах.

Номінальний короткочасний струм (Icw) становить 55 kA при 1 секунді короткого замикання — це означає, що пристрій витримає навіть екстремальні перевантаження без пошкоджень. Робочий діапазон температур від –25 °C до +70 °C, частота 50–60 Hz — ідеально підходить для більшості європейських установок.

За потреби можна додати напруговий тригер — хоча він не вбудований — що дозволяє автоматично вимикати пристрій при падінні напруги нижче заданих порогів. Моторний привід вже входить до складу пристрою, тому додаткові модулі для дистанційного керування не потрібні.

Не має функції аварійного вимикання чи реверсивного перемикання — це не автоматичний вимикач струму, а ручний або дистанційно керований вимикач. Його завдання — ізоляція та безпека, а не захист від перевантаження чи короткого замикання.

Відповідає PN-EN 60947-3. Напруга ізоляції Ui = 1000 V, ударна напруга Uimp = 12 kV — що підтверджує його стійкість до перенапруг та промислових умов.
