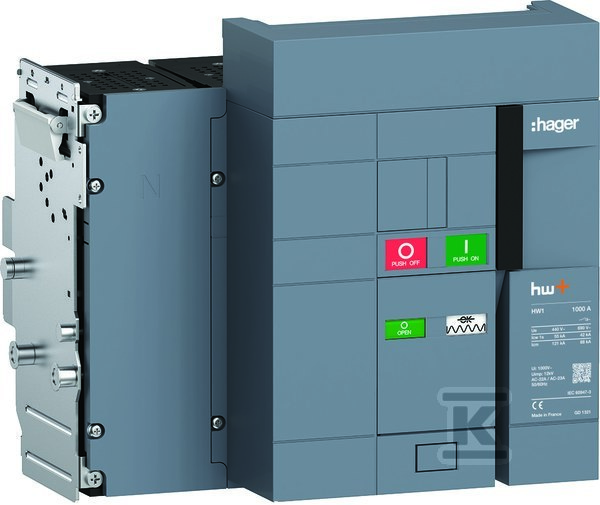

Повітряний вимикач з висувним механізмом 1000A 4P HW1W410DS

Повітряний вимикач з висувною конструкцією та можливістю дистанційного керування

Цей пристрій працює як головний, безпечний та ремонтний вимикач – це не аварійний вимикач, тому не розриває струм при аварії, а дозволяє безпечно відключити ланцюг вручну або дистанційно. Спроектовано для монтажу в розподільних щитах, а його висувна конструкція забезпечує легкий доступ до контактів під час сервісного обслуговування – без необхідності демонтування всього щита.

Має чотири полюси і працює в діапазоні напруг від 440 до 690 V AC, з максимальним постійним струмом 1000 A. При 400 V може обслуговувати навантаження потужністю до 450 kW – достатньо для великих двигунів, насосів чи систем опалення. При короткому замиканні витримує струм 55 kA протягом 1 секунди, що гарантує стабільність інсталяції навіть при екстремальних навантаженнях.

Монтаж і додаткові функції

Спроектовано для центрального фронтального монтажу – не вимагає отворів у боках щита, що спрощує інтеграцію з існуючими системами. Також сумісний з проміжним монтажем, що дає гнучкість при встановленні в обмежених просторах. Ступінь захисту передньої сторони – IP2X: захищає від дотику пальцями, але не є герметичним; не підходить для вологих або запилених середовищ без додаткового корпусу.

Вбудований моторний привід забезпечує дистанційне керування – не потрібно вручну підходити до пристрою під час включення/вимикання. Додатково можна встановити напруговий тригер, який автоматично відключить ланцюг при падінні напруги нижче встановленого порогу – корисно в інсталяціях з критичними навантаженнями.

Безпека та сумісність

Має запірний механізм, який фізично блокує вимикач у положенні «вимкнено» – ключова функція для сервісної роботи та відповідності вимогам безпеки під час ремонтів. Чотири допоміжні перемикачі дозволяють сигналізувати стан (включено/вимкнено) у системі керування або на панелі оператора. Немає допоміжних контактів нормально відкритих чи замкнутих – всі вони перемикаються.

Відповідає нормі IEC 60947-3, відповідає вимогам RoHS і REACH. Працює в температурному діапазоні від ‑25 °C до +70 °C – придатний як для суворих промислових умов, так і для встановлення в приміщеннях з контрольованим кліматом. Ізоляційна напруга становить 1000 V, а стійкість до імпульсної напруги – 12 kV, що забезпечує безпеку навіть при перенапругах.
