Редукційний трійник Geberit Mapress нержавіюча сталь: d=42mm, d1=28mm, d2=42mm 31219

Система ізольованих з'єднань для вимогливих інсталяцій

Редукційний трійник Geberit Mapress Edelstahl дозволяє будувати відгалуження в трубопровідних інсталяціях із нержавіючої сталі, одночасно змінюючи діаметр труби. Замість використання окремих редукційних елементів та трійника, ви отримуєте готове з'єднання в одному елементі. Основний діаметр 42 mm переходить в відгалуження 28 mm, що забезпечує плавний перехід з труби DN40 на трубу DN25 без додаткових фітингів.

Усі три кінці виконані як затискні муфти з профілем губок M — вони сумісні з широко використовуваними інструментами для пресування системи Geberit Mapress. Завдяки цьому монтаж проходить швидко та повторювано, без необхідності зварювання чи нарізання різьби.

Матеріал та виконання

Корпус трійника виготовлено з нержавіючої сталі марки 316 (1.4401) згідно з нормою DIN EN 10088 — хромо-нікель-молібденового сплаву, стійкого до корозії питної води, стічних вод та багатьох промислових середовищ. Стінки при більших з'єднаннях мають товщину 1,5 mm, при меншому відгалуженні — 1,2 mm, що забезпечує високу механічну міцність при збереженні розумної маси всього елемента.

Ущільнювач, виготовлений з CIIR (хлоропреновий каучук), гарантує герметичність з'єднання вже на етапі введення труби — ще до пресування. Це важлива особливість системи Mapress: якщо монтажник забуде запресувати фітинг або зробить це неправильно, з'єднання не буде герметичним під час випробування тиском. Це усуває ризик прихованих витоків на етапі заповнення інсталяції водою.

Кожна затискна муфта оснащена прозорим захисним ковпачком, який захищає внутрішню частину від забруднення під час транспортування та зберігання на будівельному майданчику.

Застосування та сумісність системи

Редукційні трійники Geberit Mapress Edelstahl знайдуть застосування в інсталяціях:

• Життєво-технічні системи — центральне опалення, розподільники опалення, теплообмінники в житлових та громадських будівлях,
• Промисловості — технологічні інсталяції, що перекачують процесну воду, нейтральні розчини чи стиснене повітря,
• Суднобудуванні — бортові трубопровідні системи, що піддаються впливу солоного середовища та механічних навантажень.

Система Geberit Mapress охоплює повний асортимент системних фітингів та труб у діапазоні діаметрів від DN12 до DN100 — редукційний трійник підходить до системних труб із символами, що відповідають тим самим номінальним діаметрам. Його можна поєднувати з колінами, муфтами, редукціями та клапанами сімейства Mapress Edelstahl без необхідності використання адаптерів.

Робочі параметри та умови експлуатації

Максимальний робочий тиск 16 bar при температурі 20°C дозволяє використовувати трійник у типових водопровідних та опалювальних інсталяціях, а також у старих тепломережах з вищими параметрами тиску. Кут відгалуження 90° відповідає стандартній Т-подібній конфігурації, яка найчастіше зустрічається при прокладанні вертикальних стояків та горизонтальних розподільників.

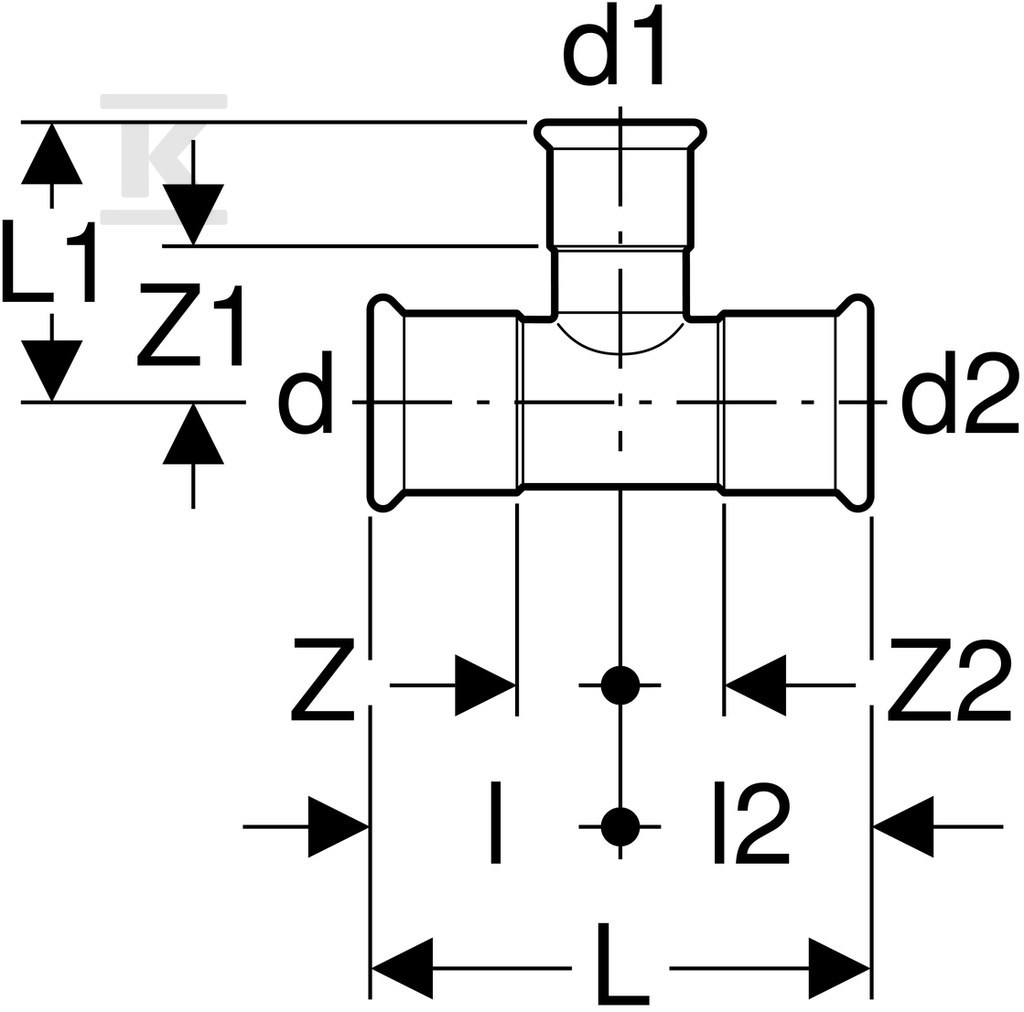

Робоча довжина кожного з'єднання становить 27-34 mm, а загальна довжина конструкції — близько 114 mm. При вазі лише 0,231 kg елемент не створює надмірного навантаження на опори чи несучу конструкцію — це важлива характеристика для інсталяцій, що прокладаються на фасадах або у видимих частинах будівель.

Усі поверхні залишаються без обробки — без додаткового лакофарбового чи гальванічного покриття. Це зумовлено самою природою нержавіючої сталі 316: пасивного шару оксиду хрому достатньо для захисту від корозії в умовах, типових для санітарних та промислових інсталяцій.
