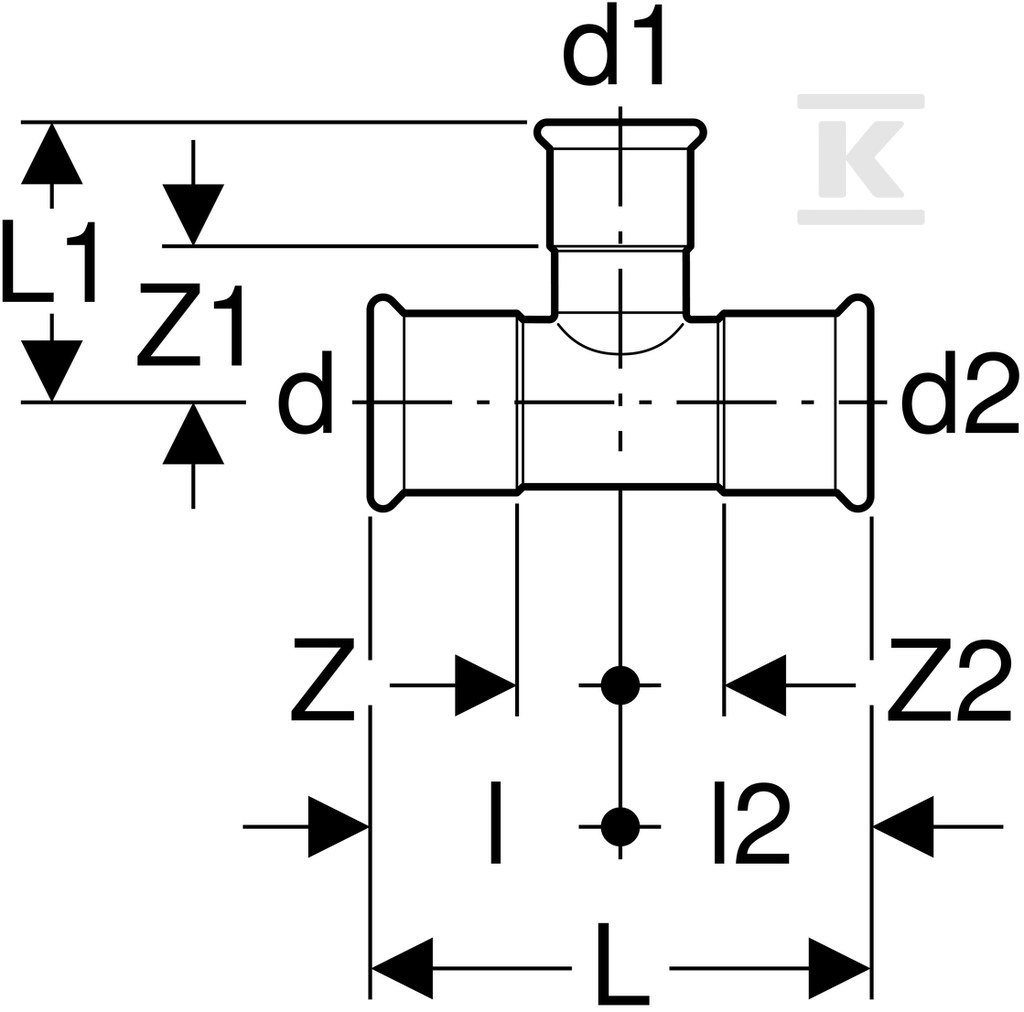

Редукційний трійник Geberit Mapress нержавіюча сталь: d=42mm, d1=22mm, d2=42mm 31218

Прецизійні трубні з'єднання в промислових та будівельних інсталяціях

Редукційні трійники системи Geberit Mapress Edelstahl служать для створення відгалужень у трубопроводах, коли виникає потреба в зміні діаметра потоку. У цій моделі основні приєднання мають діаметр 42 mm (DN 40), а відгалуження — 22 mm (DN 20). Кут розгалуження становить 90°, що дозволяє здійснювати типове вертикальне або горизонтальне відведення меншої лінії від головної труби.

Корпус виготовлено з нержавіючої сталі марки 1.4401 (AISI 316) — хромо-нікель-молібденового сплаву, стійкого до корозії морської води, хлоридних розчинів та багатьох промислових середовищ. Стінки приєднань мають товщину 1,5 mm для основної частини та 1,2 mm для відгалуження, що забезпечує високу механічну міцність при робочому тиску до 16 bar при температурі 20°C.

Усі три приєднання є прес-фітингами (press fitting) з профілем губок, позначеним літерою M — вони сумісні з широко використовуваними інструментами для обпресування системи Geberit Mapress.

Діапазон середовищ та умови роботи

Виробник допускає використання цього трійника з широким спектром середовищ:

• Вода — питна (холодна та гаряча), охолоджувальна та опалювальна як без добавок протизамерзання, так і з ними; теплоносна вода до 120°C; виробнича, технологічна та підготовлена вода; дощова вода з pH ≥ 5,5; сірі та чорні стічні води з pH ≥ 5,5.
• Насичена пара до 120°C.
• Спринклери у протипожежних системах (мокрі).
• Хімікати та технічні рідини — деталі в технічній документації Geberit.
• Стиснене повітря класу чистоти мастила 0-3.
• Вакуум.
• Інертні гази (наприклад, азот) та промислові гази — ацетилен, захисні гази для зварювання.

Трійник чудово підходить як для побутових інсталяцій, так і для промисловості та суднобудування.

Система Mapress — монтажні особливості

Накидна муфта на заводі оснащена прозорою захисною заглушкою, яка захищає внутрішню частину від забруднення на будівельному майданчику. Важливим елементом є індикатор затискання — канавка, видима навколо обводу муфти, яка інформує монтажника, чи охопили пресувальні губки належним чином весь обід з'єднання перед початком обпресування.

З'єднання стає герметичним лише після виконання обпресування — до цього моменту елементи тримаються вільно, що полегшує можливе коригування положення перед закриттям контуру.

Ущільнювач виготовлений з CIIR (хлоропреновий каучук) — матеріалу, стійкого до впливу гарячої води, пари та багатьох хімічних речовин. Чорний колір ущільнювача дозволяє швидко ідентифікувати його наявність під час інспекції.

Для кінцевого користувача система press означає меншу кількість різьбових з'єднань, що потребують герметизації стрічкою або паклею, а після монтажу вся система створює плавний перехід без гострих країв всередині труби, що мінімізує опір потоку та місця потенційного відкладення осадів.
