Перехідний трійник Geberit Mapress Edelstahl: d=42mm, d1=18mm, d2=42mm 31217

Інсталяційна система Mapress Edelstahl для промислового та комерційного застосування

Редукційні трійники серії Geberit Mapress Edelstahl є основними елементами розгалужених трубопровідних систем у промислових, теплових та санітарних інсталяціях. Модель розмірами 42 × 18 × 42 mm (кат. № 31217) дозволяє з'єднати дві труби із зовнішнім діаметром 42 mm з однією трубою зменшеного діаметру до 18 mm у кутовій конфігурації 90°. Такий тип конфігурації ефективний при відгалуженні від головних стояків, підключенні обладнання з меншим перерізом робочої рідини або створенні обходів у тісних інсталяційних просторах.

Конструкція та з'єднання press

Усі три патрубки виготовлені з нержавіючої сталі марки 316 (1.4401) — хромонікельмолібденового сплаву, стійкого до міжкристалітної корозії та впливу хлоридів. Поверхні з'єднань залишаються в необробленому стані (без додаткового захисного покриття), що є стандартним рішенням у системі Mapress, призначеній для затискання губками профілю M. Товщина стінки для головного патрубка (42 mm) становить 1,5 mm, тоді як для редукційного патрубка (18 mm) — 1 mm. Ця різниця зумовлена меншим тиском на відгалуженні.

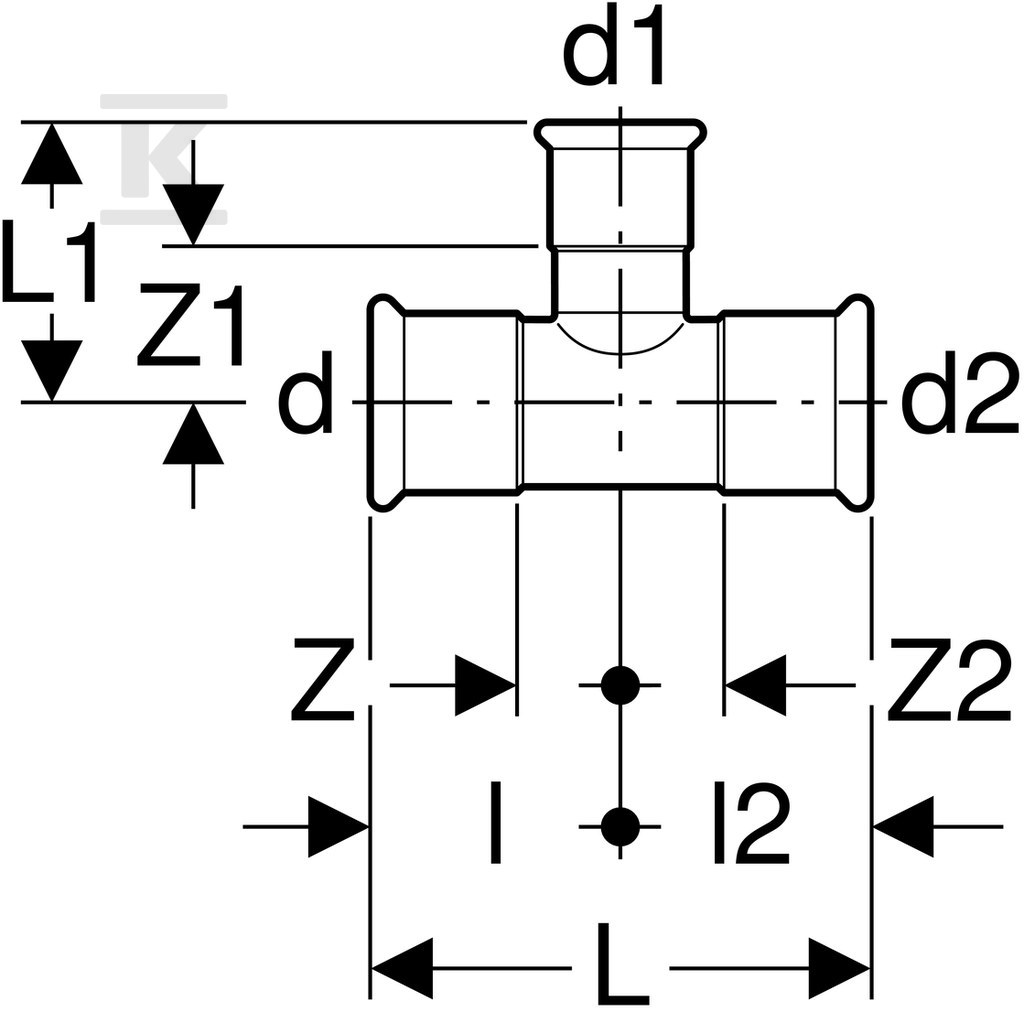

Робочі довжини патрубків становлять відповідно:

• патрубок Ø42 - 27 mm,
• патрубок Ø18 - 33 mm.

Загальна довжина всього елемента становить 57 mm від торця до торця для головних патрубків та 53 mm для бічного патрубка. Заводське ущільнення з матеріалу CIIR (хлоропреновий каучук) забезпечує герметичність після виконання затискання — без необхідності використання додаткових ущільнювачів чи стрічок.

Робочі параметри та системна сумісність

Максимальний робочий тиск при температурі 20°C сягає 16 bar, що дозволяє використовувати трійник в опалювальних інсталяціях середньої потужності та системах розподілу господарської води. Елементи системи Geberit Mapress Edelstahl сумісні за розмірами — до них підходять системні труби Ø15-108 mm та інші фітинги з асортименту виробника з таким самим затискним профілем M.

Трійник постачається як одночастинний елемент без повітровідвідника та без зливного клапана — монтажник сам вирішує щодо можливого доукомплектування інсталяції цими елементами на окремих ділянках. Висока міцність на розтяг підтверджує здатність елемента витримувати механічні навантаження, що виникають під час монтажу та експлуатації.

Продукт відповідає філософії швидкого монтажу, характерній для press-систем: після введення труби на повну глибину патрубка та виконання затискання губками, що відповідають профілю M, інсталяція готова до використання без трудомісткого зварювання чи нарізання різьби.
