Редукційний трійник Geberit Mapress нержавіюча сталь: d=35mm, d1=28mm, d2=35mm 31215

Редукційний трійник для водопровідних та опалювальних систем

Цей елемент належить до системи Geberit Mapress — однієї з найбільш впізнаваних серій press-фітингів на ринку монтажу. Редукційний трійник дозволяє з'єднати три ділянки труб різних діаметрів в одному місці, що дає змогу будувати розгалуження інсталяції без необхідності використання додаткових перехідників чи різьбових редукцій. У цій моделі основне плече має діаметр 35 mm, відгалуження — 28 mm, а третє плече повертається до 35 mm — типова конфігурація при переході з більшого розміру на менший і поверненні до оригінального діаметра.

Конструкція та технологія з'єднання

Трійник виготовлено з нержавіючої сталі марки 316 (1.4401) — аустенітного хромо-нікель-молібденового сплаву, який вирізняється підвищеною корозійною стійкістю порівняно зі стандартною сталлю 304. Молібден у складі дозволяє матеріалу добре витримувати контакт із водою з підвищеним вмістом солей та агресивними хімічними середовищами, тому він підходить як для типових домашніх інсталяцій, так і для промислових об'єктів.

Усі три з'єднання є press-муфтами (press) з кодовим профілем M. Це означає сумісність із загальновживаними обтискними губками системи Geberit Mapress — монтажнику не потрібні спеціалізовані інструменти чи обладнання поза стандартним оснащенням. Поверхні з'єднань залишаються у незахищеному стані (без додаткового захисного покриття), що є стандартом для цього типу press-фітингів — герметичність досягається завдяки належним чином сформованій канавці на трубі та втиснутому ущільнювальному кільцю.

Ущільнювачі виготовлені з хлоропрен-ізопренового каучуку (CIIR) — матеріалу, стійкого до впливу гарячої води та типових хімічних засобів, що використовуються в опалювальних та водопровідних системах. Ущільнювачі встановлені на заводі, що усуває ризик помилки при монтажі та скорочує час роботи.

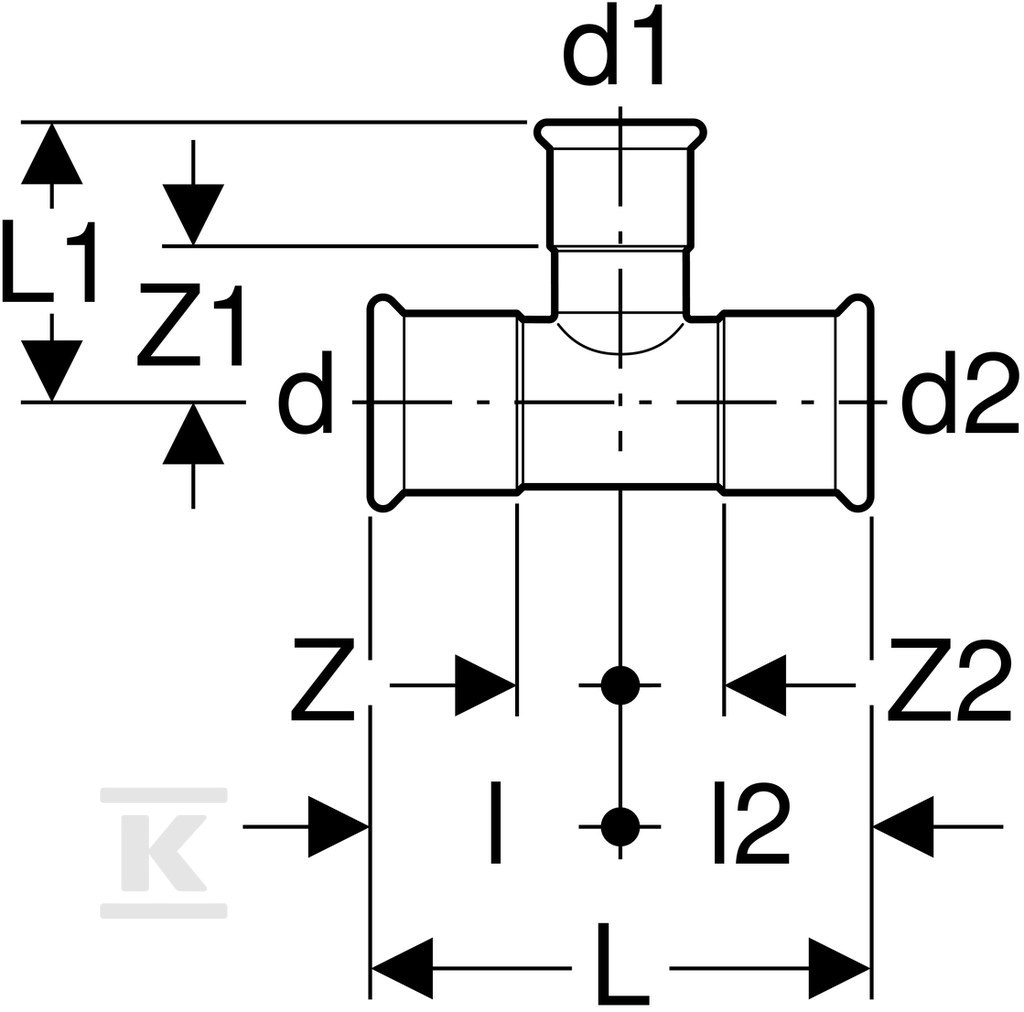

Розміри та робочі параметри

Параметр	Значення
Зовнішній діаметр	35 / 28 / 35 mm
Номінальний діаметр	DN 32 / DN 25 / DN 32
Товщина стінки	1,5 / 1,2 / 1,5 mm
Кут розгалуження	90°
Робоча довжина з'єднань	24 / 30 / 24 mm
Максимальний робочий тиск	16 bar (при 20°C)

Конструкція характеризується високою міцністю на розтягування, що означає, що після обтискання з'єднання не роз'єднується під впливом осьових напружень — важлива особливість для інсталяцій, що прокладаються вертикально або на довгих ділянках без опор.

Оне плече трійника є заглушене на заводі — це дозволяє використовувати елемент як стартову точку для майбутнього розширення інсталяції без необхідності встановлення окремої заглушки.

Застосування та системна сумісність

Трійник призначений для двох основних сфер:

• Системи питної води — сталь 316 забезпечує відповідність гігієнічним вимогам та відсутність міграції шкідливих речовин у воду. Система Mapress сертифікована для використання в мережах господарсько-побутового водопостачання.
• Опалювальні системи — ущільнювачі CIIR витримують температури, характерні для центрального опалення, а високий робочий тиск (16 bar) забезпечує запас безпеки при типових робочих параметрах котлів.

Трійник підходить до системних труб Geberit Mapress відповідних діаметрів. Монтаж полягає у введенні труби в муфту до упору (глибина посадки становить відповідно 24-30 mm), а потім обтисканні кільця press-інструментом. Відсутність поворотних елементів та мінімальна кількість операцій дозволяють швидко виконати з'єднання навіть у тісних монтажних просторах — типовий сценарій при заміні стояків чи модернізації розподільників.
