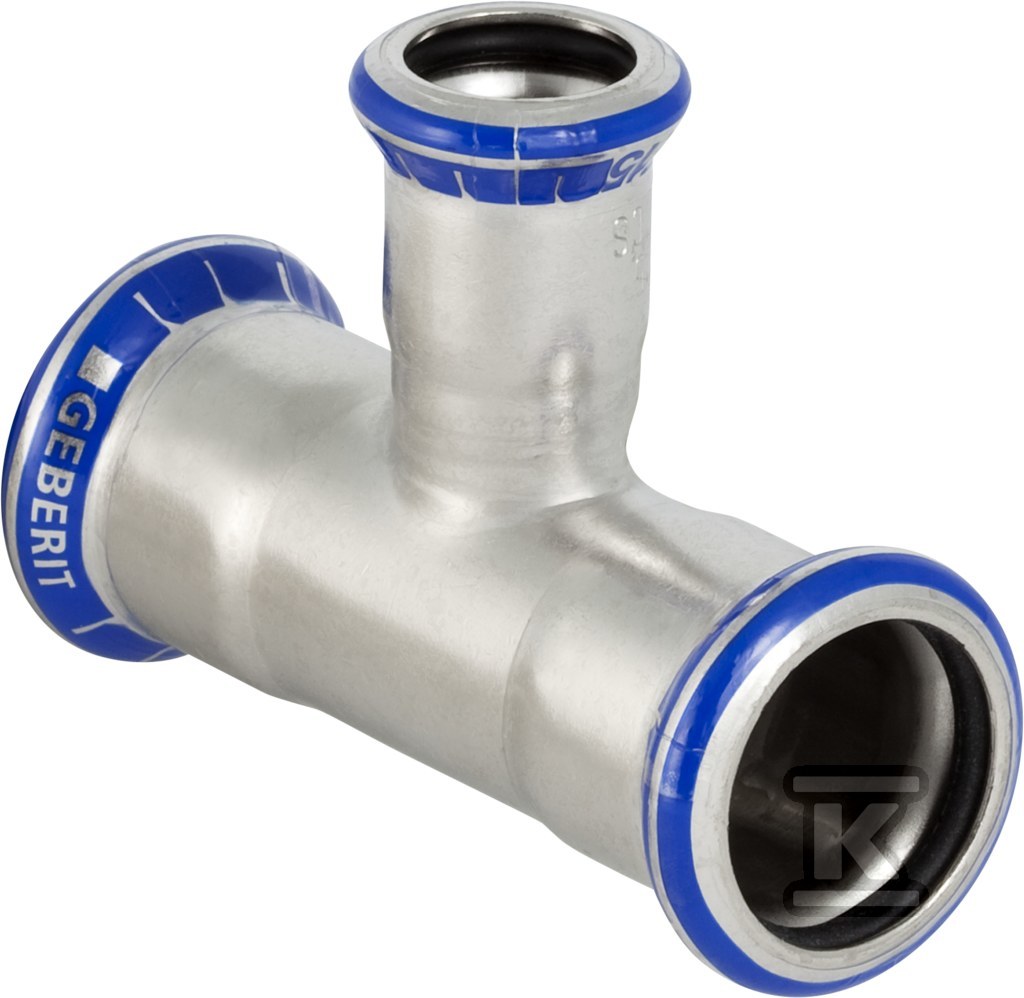

Редукційний трійник Geberit Mapress нержавіюча сталь: d=35mm, d1=18mm, d2=35mm 31213

Редукційний трійник для затискних систем

Цей фітинг призначений для створення відгалужень у трубопроводах — він дозволяє з'єднати один великий трубопровід з одним меншим та одним рівнорозмірним. У цій моделі обидва основні з'єднання мають діаметр 35 mm, а бічне відгалуження — 18 mm. Кут розгалуження становить 90°, що дозволяє здійснювати типове вертикальне або горизонтальне прокладання інсталяції з бічним відгалуженням.

Конструкція та матеріали

Трійник виготовлено з нержавіючої сталі марки 316 (1.4401) — аустенітної хромо-нікель-молібденової сталі, стійкої до корозії питної води та багатьох технічних середовищ. Товщина стінки на основних з'єднаннях становить 1,5 mm, тоді як на меншому відгалуженні — 1 mm; різниця зумовлена нижчими вимогами до тиску для меншого діаметра.

Ущільнення забезпечує кільце, виготовлене з CIIR (хлоробутадієновий каучук), яке заводським способом встановлене в кожному з'єднанні. Поверхні є необробленими — без додаткового захисного покриття, що є стандартом для систем press для затискання затискними губками.

Усі три з'єднання — це прес-муфта з профілем затискних губок M. Це означає сумісність із широко використовуваними інструментами для затискання Geberit Mapress.

Застосування та робота під тиском

Фітинг призначений для двох основних сфер застосування:

• Інсталяції питної води — сталь 316 добре проявляє себе в умовах контакту з водою господарського призначення,

• Опалювальні інсталяції — система з'єднань та матеріал витримують навантаження, характерні для центрального опалення.

Максимальний робочий тиск при температурі 20°C становить 16 bar. Продукт має підвищену міцність на розтяг — важлива характеристика при монтажі методом press, де сила затискання передається на з'єднання.

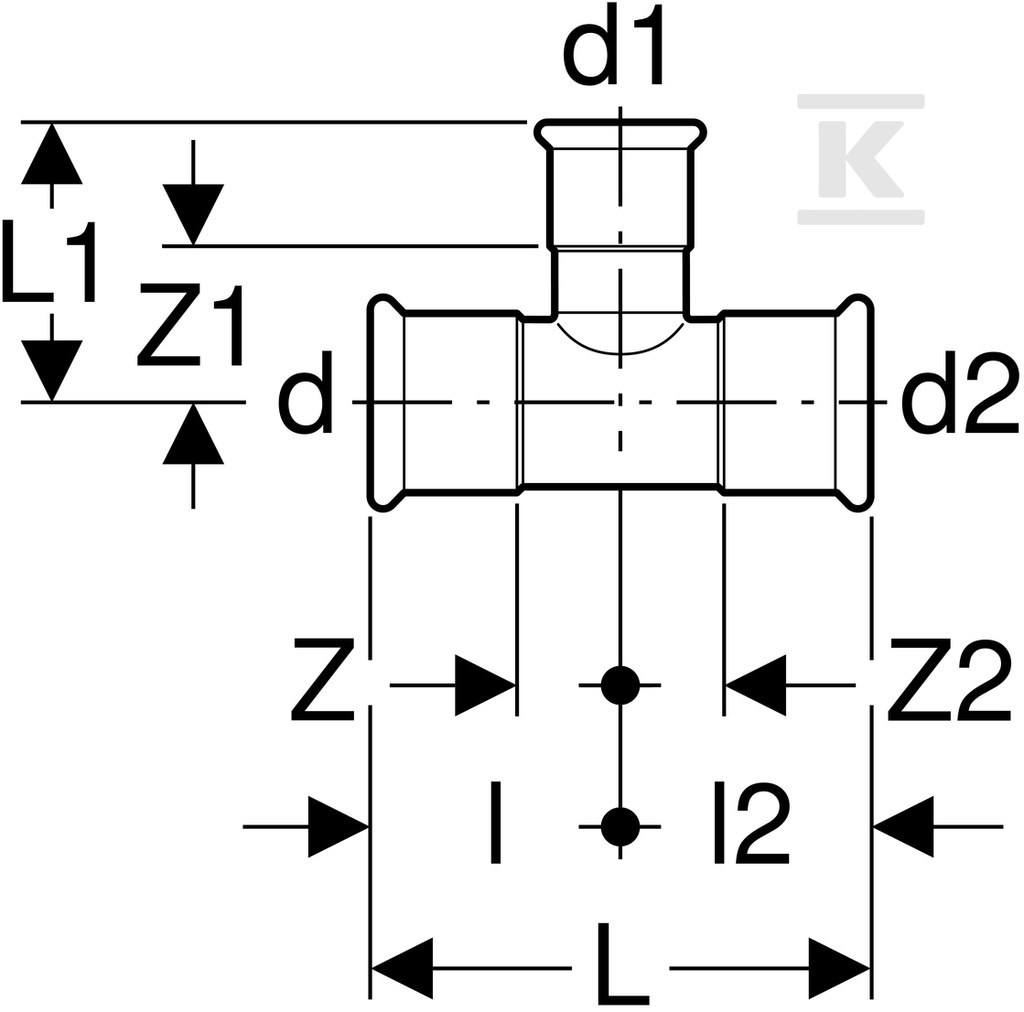

Робочі довжини з'єднань знаходяться в діапазоні 24-29 mm, що забезпечує стабільне посадання труби в муфті перед затисканням. Загальна довжина з'єднань варіюється від 49 до 50 mm.

Монтаж та сумісність системи

Система Geberit Mapress Edelstahl базується на принципі пресування — труба, вставлена в муфту з ущільнювачем, затискається губками профілю M за допомогою електричного або акумуляторного інструменту. Ця технологія усуває необхідність нарізання різьби, зварювання чи паяння. Одного оберту губок навколо осі муфти достатньо для отримання герметичного з'єднання.

Редукційні трійники такого типу найчастіше монтують біля розподільників, з'єднань пристроїв меншого діаметра або там, де необхідна зміна потоку в одному з напрямків. Каталожний номер 31213 відповідає розмірам 35 × 18 × 35 mm, що означає розташування меншого відгалуження між двома основними трубопроводами — це не симетричний і не аксіально зміщений трійник.
