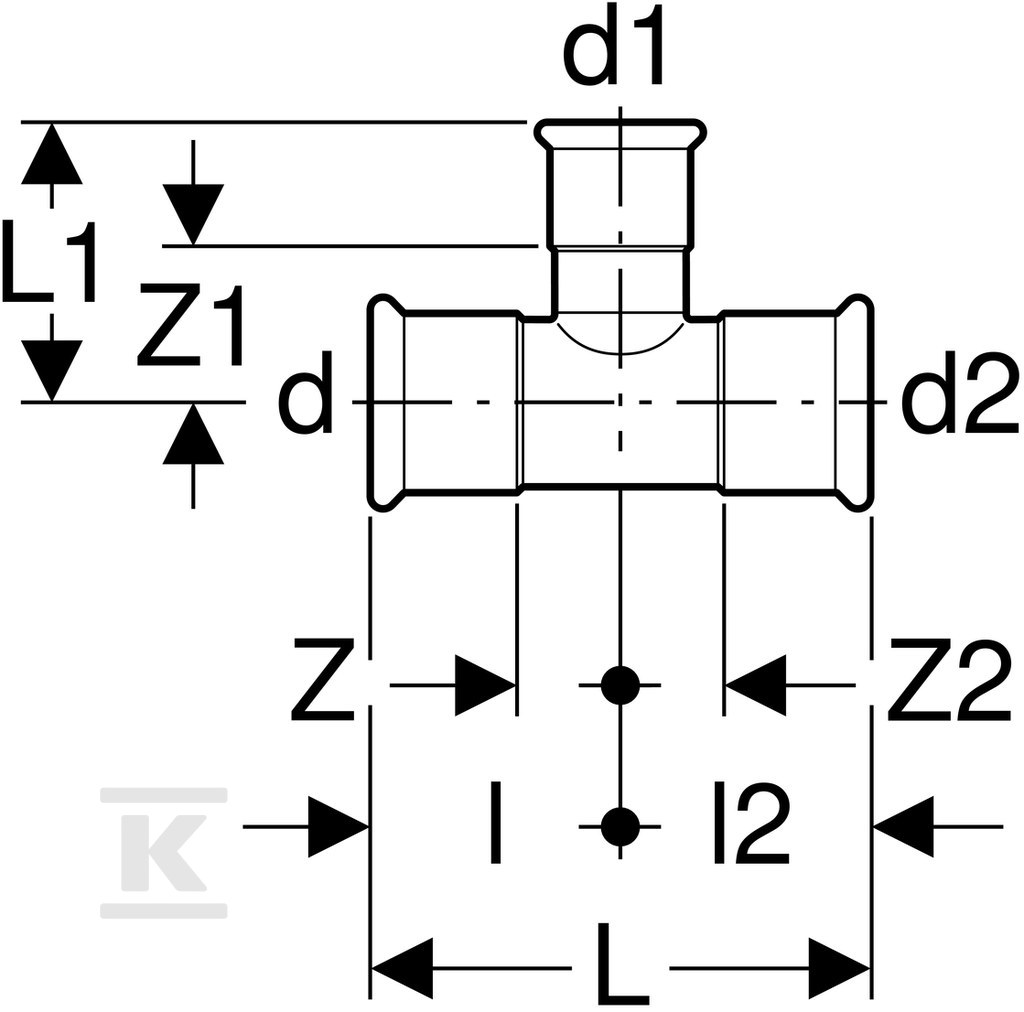

Редукційний трійник Geberit Mapress нержавіюча сталь: d=35mm, d1=15mm, d2=35mm 31212

Розгалуження систем питної води та центрального опалення

Редукційний трійник Geberit Mapress Edelstahl дозволяє створювати відгалуження в трубопроводах різного діаметра — основний трубопровід має діаметр 35 mm, а бічний відвід — 15 mm. Таке рішення є ефективним всюди, де необхідно підключити менший елемент системи (наприклад, стояк або бічний відвід до приладу) до більшого розподільного трубопроводу.

Система Geberit Mapress із нержавіючої сталі призначена для питної води, систем опалення, спринклерних мереж, а також для промислового та суднового застосування. Трійники такого типу монтують у поверхових розподільних вузлах, при підключенні до арматури або в точках, де конфігурація системи змінюється.

Конструкція та система з'єднань

Корпус виготовлено з нержавіючої сталі 316 (1.4401) — сплаву CrNiMo з підвищеною корозійною стійкістю, що є особливо важливим для систем питної води та промислових середовищ. Товщина стінок у місцях з'єднань становить 1,5 mm для труб 35 mm та 1 mm для труби 15 mm.

Усі три кінці є муфтами для обтискання (press fit) — профіль M підходить до обтискних губок Geberit Mapress. Довжина робочої частини при кожному з'єднанні становить від 24 до 29 mm, що забезпечує стабільне посадання труби в розтруб.

Ущільнення представлене кільцем із CIIR (хлоропреновий каучук) — чорний еластомер, стійкий до старіння та придатний для використання з питною водою. При правильному стикуванні елементів ущільнювач працює у всьому діапазоні робочих тисків.

Робочі параметри та умови експлуатації

Максимальний робочий тиск при температурі 20°C становить 16 bar — що є типовим для побутових та промислових установок. Кут розгалуження становить стандартні 90°, що дозволяє проводити бічний відвід перпендикулярно до основного трубопроводу.

Вага елемента становить лише 0,174 kg, а загальні габаритні розміри — приблизно 104 × 73 × 46 mm. Невелика маса полегшує транспортування та монтаж трійника навіть у верхніх точках системи.

Виробник рекомендує проводити монтаж, перше введення в експлуатацію та технічне обслуговування через авторизовані монтажні компанії.

Монтаж методом обтискання

Ключовою особливістю системи Geberit Mapress є функція „unverpresst undicht" — тобто негерметичність до обтискання. Це означає, що неправильно виконане або занадто слабке обтискання залишається помітним (ущільнювач витікає), що усуває ризик прихованої помилки монтажу.

Обтискна муфта оснащена прозорим пластиковим захисним ковпачком, який виконує функцію press-індикатора — під час обтискання ковпачок тріскається або зміщується, сигналізуючи про правильне виконання з'єднання. Це усуває необхідність додаткової перевірки герметичності відразу після монтажу.

Обтискання виконується спеціалізованими губками профілю M — одного проходу інструменту достатньо для створення надійного з'єднання. Відсутність потреби у зварюванні чи нарізанні різьби забезпечує чистоту роботи та можливість монтажу в уже готових приміщеннях.
