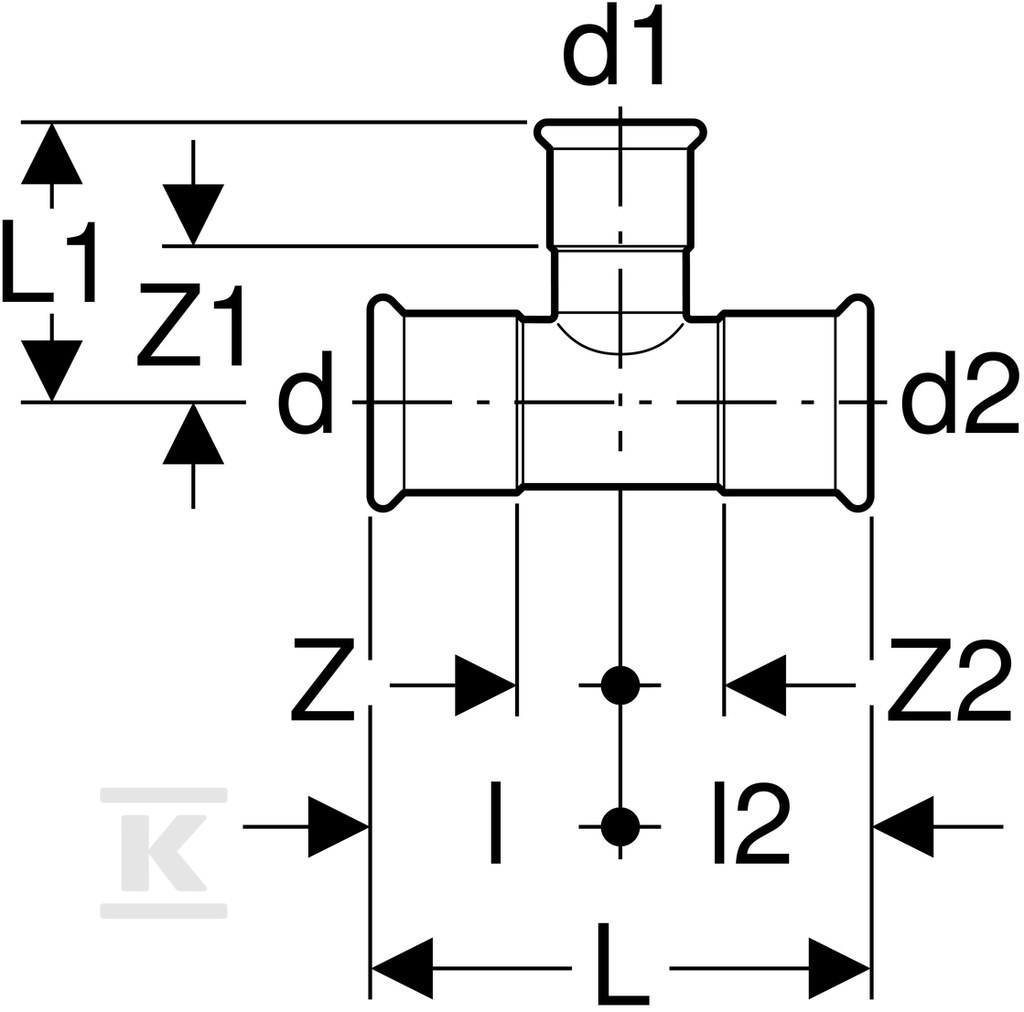

Редукційний трійник Geberit Mapress нержавіюча сталь: d=28mm, d1=22mm, d2=28mm 31211

Універсальне рішення для санітарних та промислових установок

Редукційний трійник Geberit Mapress Edelstahl розміром 28-22-28 mm є елементом системи обтискного монтажу, призначеним для створення розгалужень у трубопровідних системах. Конструкція дозволяє з'єднати дві труби діаметром 28 mm з третьою трубою меншого діаметру 22 mm, що забезпечує плавний перехід між розмірами в одній точці монтажу без необхідності використання додаткових проміжних редукцій.

Муфта обтискна (press socket) з характеристикою "unverpresst undicht" — тобто негерметична до обтискання — є системною особливістю всієї лінії Mapress. Це означає, що з'єднання залишається відкритим до моменту виконання правильного обтискання губками профілю M. Тільки тоді ущільнювач CIIR надійно притискається, гарантуючи герметичність.

Матеріал та конструкційна стійкість

Корпус виготовлено з нержавіючої сталі марки 316 (1.4401) — CrNiMo згідно з DIN EN 10088. Це хромо-нікель-молібденовий сплав із підвищеною стійкістю до піттингової та щілинної корозії, що має вирішальне значення, особливо в промислових та суднових установках, де середовище може містити хлориди або інші агресивні компоненти.

Товщина стінки кожного з'єднання становить 1,2 mm, що забезпечує високу механічну міцність при робочому тиску до 16 bar при температурі 20°C. Кут розгалуження становить класичні 90°, що полегшує прокладання траси установки під прямим кутом.

Сфера застосування

Система Geberit Mapress Edelstahl дозволяє використовувати цей трійник з широким спектром середовищ:

• холодна та гаряча вода,
• теплоносій та насичена пара до 120°C,
• охолоджувальна та опалювальна вода — також з додаванням протизамерзних засобів,
• стиснене повітря (клас чистоти оливи 0-3),
• інертні гази (азот) та промислові гази, такі як ацетилен або захисні гази для зварювання,
• мокрі спринклери,
• хімікати та технічні рідини,
• підтиск,
• сірі та чорні стоки з pH ≥5,5,
• дощова вода з pH ≥5,5,
• підготовлена питна вода, а також виробнича та технологічна вода.

Трійник чудово підходить як для побутових та комерційних установок (Haustechnik), так і для промислових об'єктів та суднобудування — там, де потрібна стійкість матеріалу до специфічних умов експлуатації.

Особливості, що полегшують монтаж

Кожна муфта оснащена прозорою захисною заглушкою, яка виконує функцію індикатора глибини введення труби — монтажник бачить через неї, чи була труба вставлена на належну глибину перед обтисканням. Чорне ущільнення CIIR встановлено на заводі та захищене цією кришкою від забруднення на етапах транспортування та зберігання.

Для правильного виконання з'єднання необхідні обтискні губки профілю M. Після обтискання з'єднання досягає повної герметичності без необхідності додаткового ущільнення різьби чи склеювання, що значно прискорює монтажні роботи та мінімізує ризик протікання на етапі експлуатації.

Вага елемента становить лише 0,134 kg, що полегшує роботу з ним навіть у важкодоступних місцях.
