Редукційний трійник Geberit Mapress з нержавіючої сталі: d=28mm, d1=15mm, d2=28mm 31209

Професійні трубні з'єднання в санітарних та промислових інсталяціях

Редукційний трійник Geberit Mapress Edelstahl дозволяє створити відгалуження меншого діаметра в існуючій лінії трубопроводу. З'єднання, виготовлене з нержавіючої сталі марки 316 (1.4401) - відповідно до стандарту DIN EN 10088 - підходить як для установок питної води, так і для опалювальних систем. Конструкція забезпечує тривале та герметичне з'єднання після виконання затискання профілем M за допомогою відповідних матриць.

Матеріал та стійкість до тиску

Серцевина трійника виготовлена з високолегованого хромово-нікель-молібденового сплаву нержавіючої сталі, що гарантує стійкість до корозії в складних експлуатаційних умовах. Стінки у місцях з'єднань мають товщину 1,0 mm для зменшеного відгалуження (15 mm) та 1,2 mm для обох основних патрубків (28 mm). Максимальний робочий тиск при температурі 20°C становить 16 bar, що дозволяє використовувати його в типових побутових та промислових інсталяціях.

Ущільнення являє собою кільце, виготовлене з CIIR (хлоробутадієновий каучук) - матеріалу, стійкого до старіння та впливу атмосферних факторів. Усі три затискні патрубки мають необроблену поверхню та пристосовані для затискання профілем M, який є стандартним профілем у системі Geberit Mapress.

Рішення для полегшення монтажу

Кожна затискна муфта оснащена прозорим захисним ковпачком, який захищає канавку ущільнювача від забруднення під час транспортування та зберігання - аж до моменту монтажу. Важливим конструктивним елементом є індикатор неправильного затискання: якщо з'єднання не буде належним чином затиснуте матрицями, трійник залишається негерметичним - що усуває ризик прихованої помилки монтажника.

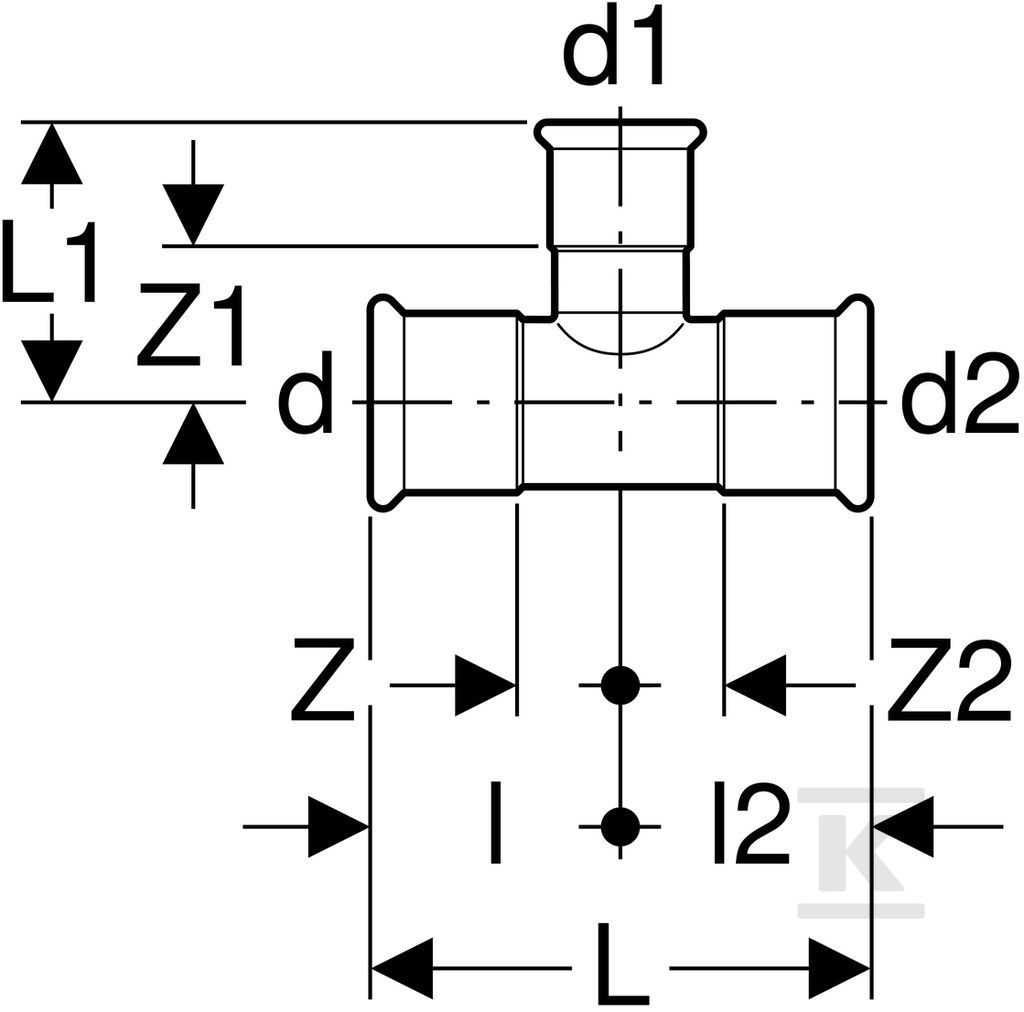

Робоча довжина патрубків становить 19 mm для обох з'єднань 28 mm та 26 mm для зменшеного відгалуження 15 mm. Загальна довжина конструкції становить близько 91 mm, висота близько 69 mm, а глибина близько 39 mm. Вага елемента становить лише 0,125 kg, що полегшує роботу з ним під час монтажних робіт.

Сфера застосування

Редукційний трійник d28-15-d28 призначений для трубопровідних систем у:

• санітарній техніці - інсталяції питної та циркуляційної води,
• опаленні - розподільники, стояки та підведення до радіаторів,
• промисловості - технологічні інсталяції з підвищеними вимогами до чистоти середовища,
• суднобудуванні - там, де нержавіюча сталь 316 добре проявляє себе в умовах солоного середовища.

Кут розгалуження становить 90°, що дозволяє робити типові вертикальні або горизонтальні відводи від головної труби. Продукт постачається як одночастинний елемент, що не має повітряного клапана або зливного крана - проста редукційна форма без зайвих конструктивних доповнень.
