Редукційний трійник Geberit Mapress нержавіюча сталь: d=22mm, d1=18mm, d2=22mm 31207

Нержавіюча сталь 316 у системі press Geberit Mapress

Редукційний трійник конфігурації 22-18-22 mm, виготовлений з нержавіючої сталі CrNiMo 1.4401 (AISI 316), належить до системи Geberit Mapress Edelstahl — однієї з найбільш впізнаваних систем press-з'єднань на інсталяційному ринку. Конструкція в схемі DN 20 / DN 15 / DN 20 дозволяє зменшити діаметр на бічному відгалуженні без необхідності використання додаткових перехідників — одне з'єднання зменшує діаметр з 22 mm на 18 mm у місці стику.

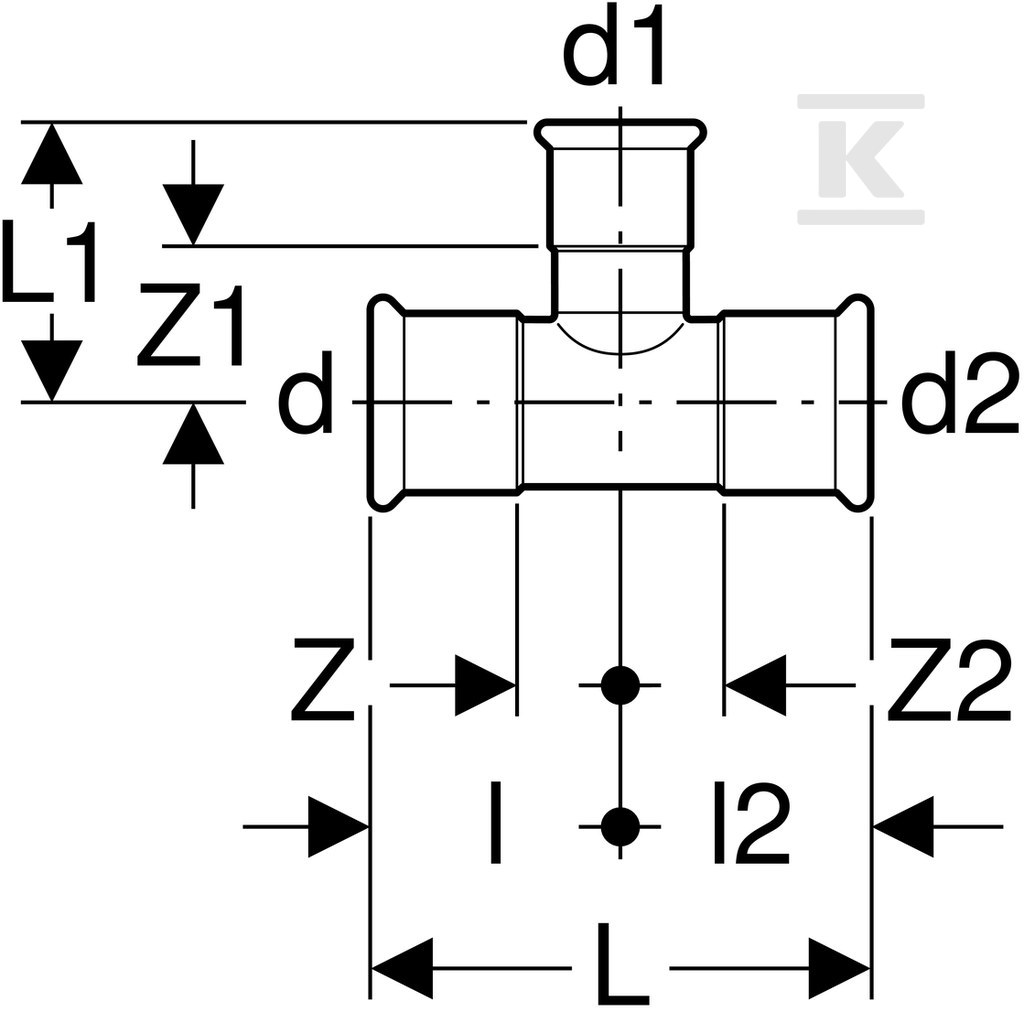

Усі три приєднання виконані за технологією затискної муфти з губками профілю M, що забезпечує швидкий і надійний монтаж за допомогою стандартних інструментів press. Товщина стінки приєднань становить відповідно 1,2 mm для основних труб (22 mm) та 1 mm для редукційного відгалуження (18 mm). Робочі довжини окремих приєднань становлять 16 mm (основне та бічне приєднання) та 23 mm для відгалуження — ці розміри мають значення при плануванні глибини заведення труби в муфту.

Технологія press та контрольні функції

Система Mapress базується на press-з'єднанні — труби та фітинги з'єднуються шляхом затискання губками навколо муфти, створюючи тривале та герметичне з'єднання без зварювання, паяння чи нарізання різьби. Це значно прискорює монтажні роботи, особливо у закритих приміщеннях або там, де використання відкритого вогню виключене.

Трійник оснащений двома важливими контрольно-діагностичними рішеннями:

• Pressindikator — індикатор, що повідомляє про правильне виконання з'єднання,
• Unverpresst undicht — якщо з'єднання не було затиснуто, воно залишається негерметичним, що усуває ризик прихованої помилки монтажу.

Додатково кожна затискна муфта закрита прозорим захисним ковпачком, який захищає внутрішню частину від забруднення перед монтажем.

Герметичність забезпечує кільце, виготовлене з CIIR (хлоробутадієновий каучук) — матеріалу з хорошою хімічною та температурною стійкістю.

Діапазон робочого тиску та температура

Максимальний робочий тиск при температурі 20°C становить 16 bar, що класифікує цей трійник для широкого спектра побутових та промислових установок. Виробник допускає використання при температурах до 120°C, що охоплює більшість типових опалювальних та тепломереж.

Сфери застосування

Редукційний трійник Geberit Mapress підходить як для житлового будівництва, так і для промисловості та суднових установок:

• Питна вода — системи холодної та гарячої побутової води,
• Опалення та ГВП — опалювальні контури та системи ГВП (гарячого водопостачання),
• Теплопостачання — тепломережі до 120°C,
• Охолодження — холодильні установки з водою або розчинами гліколю,
• Спрінклери та спринклерні системи — протипожежні системи,
• Стиснене повітря — пневматичні установки (клас чистоти оливи 0-3),
• Дощова та технологічна вода — при pH > 6,0,
• Технічні гази — інертні гази (азот), захисні гази для зварювання,
• Насичена пара — до 120°C.

Продукт важить лише 103 грами, а загальна довжина становить 79 mm. Кут відгалуження становить класичні 90°, що полегшує прокладання трубопроводів у типових горизонтальних або вертикальних схемах.
