Редукційний трійник Geberit Mapress нержавіюча сталь: d=22mm, d1=15mm, d2=22mm 31206

Механічна конструкція

Редукційний трійник Geberit Mapress Edelstahl виготовлено з нержавіючої сталі марки 316 (1.4401) — сплаву CrNiMo згідно з нормою DIN EN 10088. Аустенітна структура цього матеріалу забезпечує підвищену стійкість до корозії у вологих середовищах, а також при контакті з агресивними речовинами.

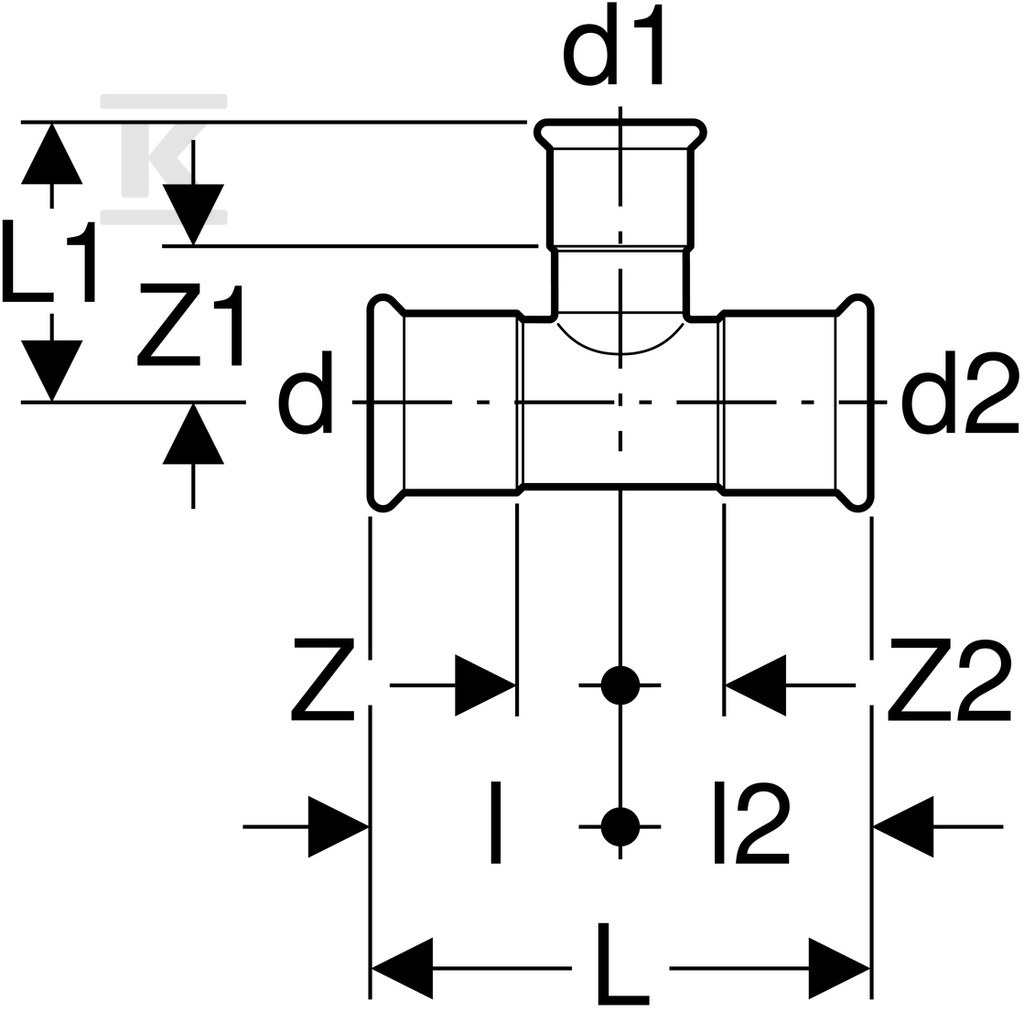

Конструкція працює під кутом 90° — бічне відгалуження перпендикулярне до основного трубопроводу. Стінки штуцерів мають товщину 1,2 mm для основних з'єднань (22 mm) та 1 mm для редукційного штуцера (15 mm). Різниця зумовлена пропорційним зменшенням товщини стінки при меншому діаметрі із збереженням того ж класу робочого тиску.

Робочі довжини штуцерів становлять 16 mm (основний трубопровід), 23 mm (редукційний штуцер) та 16 mm. Загальна довжина конструкції становить приблизно 68-74 mm, чиста маса — 0,101 kg.

Кожне з'єднання виконане у вигляді затискної муфти (press socket) з кодом профілю M — сумісною із затискними губками системи Geberit Mapress. Всередині муфти розміщено чорний ущільнювач із бутилового каучуку (CIIR) — еластомеру, стійкого до старіння та впливу гарячої води.

Система press socket

Технологія Geberit Mapress базується на принципі „unverpresst undicht“ — елемент залишається негерметичним до виконання затискання. Під час монтажу труба вставляється в муфту до упору (ущільнювач CIIR забезпечує попередню герметизацію), після чого на муфту накладаються затискні губки та виконується затискання.

Паяння або зварювання не потрібне — що значно скорочує час монтажу та усуває ризик помилок зварювання. Прозорий захисний ковпачок, що заводським способом встановлюється на муфту, захищає ущільнювач від забруднення під час транспортування та зберігання.

Після правильного затискання утворюється міцне, нероз'ємне трубне з'єднання.

Робочі параметри

Максимальний робочий тиск при 20°C становить 16 bar. Конструкція характеризується високою міцністю на розтяг — важливою особливістю при інсталяціях, що піддаються механічним або термічним напруженням.

Редукційний трійник дозволяє розділити потік речовини на два контури з різними діаметрами — він ефективний при підключенні менших контурів до основних стояків інсталяції або створенні байпасів у трубопроводах зі змінним діаметром.

Виробник заявляє про придатність для будівельної галузі, промисловості та суднобудування. Типове застосування включає системи опалення (CO) та ГВП (CWU) у житлових та громадських будівлях, холодильні та кондиціонерні мережі, а також системи транспортування технологічної води.

Елемент підходить для системних труб Geberit Mapress Edelstahl з зовнішніми діаметрами 22 mm та 15 mm. Код профілю M забезпечує сумісність зі стандартними системними губками — ті самі інструменти обслуговують увесь розмірний ряд серії Mapress Edelstahl.
