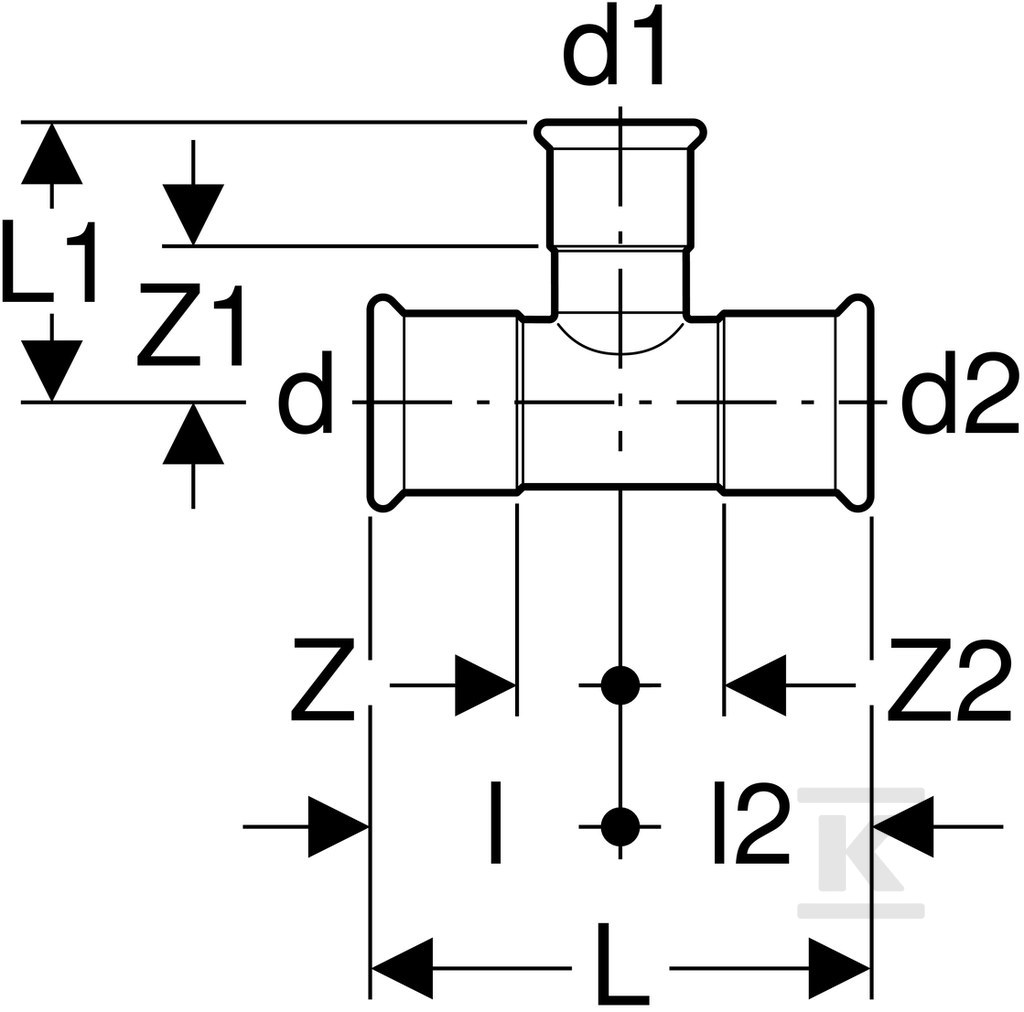

Редукційний трійник Geberit Mapress нержавіюча сталь: d=54mm, d1=35mm, d2=54mm 31225

Редукційний трійник для водопровідних та опалювальних установок

Цей елемент дозволяє з'єднувати три ділянки труб під прямим кутом, при цьому одне з плечей має менший діаметр, ніж інші — звідси й назва «редукційний». Зокрема, йдеться про конфігурацію 54 mm → 35 mm → 54 mm, що забезпечує плавний перехід з труби DN50 на трубу DN32 без додаткових різьбових чи зварних редукцій.

Він знайде застосування як у системах питної води, так і в системах центрального опалення — виробник визначає ці сфери як основне призначення серії Mapress Edelstahl.

Конструкція та матеріал

Корпус виготовлено з нержавіючої сталі марки 316 (1.4401) — хромо-нікель-молібденового сплаву, який вирізняється підвищеною корозійною стійкістю порівняно зі стандартною аустенітною сталлю. Це має значення саме в установках питної води, де сталі з нижчою стійкістю можуть піддаватися контактній корозії.

Товщина стінки при кожному з'єднанні становить 1,5 mm, що забезпечує високу механічну міцність при збереженні розумної маси всього елемента — трійник важить менше 380 грамів. Робочі довжини окремих втулок варіюються від 34 до 41 mm, що полегшує підгонку до існуючих трас трубопроводів.

Ущільнювач виготовлений з CIIR (хлоробутадієновий каучук) — матеріалу, стійкого до старіння, впливу гарячої води та більшості теплоносіїв, що використовуються в опалювальних системах.

Система press-з'єднань та принцип дії

Усі три кінці є затискними муфтами з щелепоподібним профілем M. Монтаж полягає в насадженні труби на втулку і затисканні обтискного кільця механічним пресом — без зварювання, нарізання різьби чи склеювання.

Важливою особливістю системи Geberit Mapress є так званий pressindikator: поки з'єднання не затиснуто, воно залишається негерметичним. Це практично усуває ризик помилки на будівельному майданчику — монтажник одразу бачить, які з'єднання потребують подальшої обробки. Додатково кожна муфта оснащена прозорим захисним ковпачком, який захищає внутрішню частину втулки від забруднення перед монтажем.

Максимальний робочий тиск при температурі 20°C становить 16 bar, що покриває типові вимоги як для домашніх опалювальних установок (зазвичай до 3 bar), так і для великих промислових мереж.

Сфера застосування та сумісність

Редукційні трійники Geberit Mapress Edelstahl представлені в широкому діапазоні комбінацій діаметрів — від DN12 до DN100 — що дозволяє проектувати розгалуження практично на будь-якому етапі монтажу без необхідності використання додаткових перехідників.

Виробник заявляє про придатність не лише для комунальних та промислових установок, а й для суднобудування, де вимоги до довговічності та герметичності є особливо суворими.

При виборі редукційного трійника зверніть увагу на конфігурацію діаметрів — у цьому випадку ви маєте справу з бічним плечем DN32 при двох основних плечах DN50. Якщо вам потрібна інша комбінація або трійник без редукції, серія також включає моделі з рівними плечима з однаковими діаметрами обох виходів.
