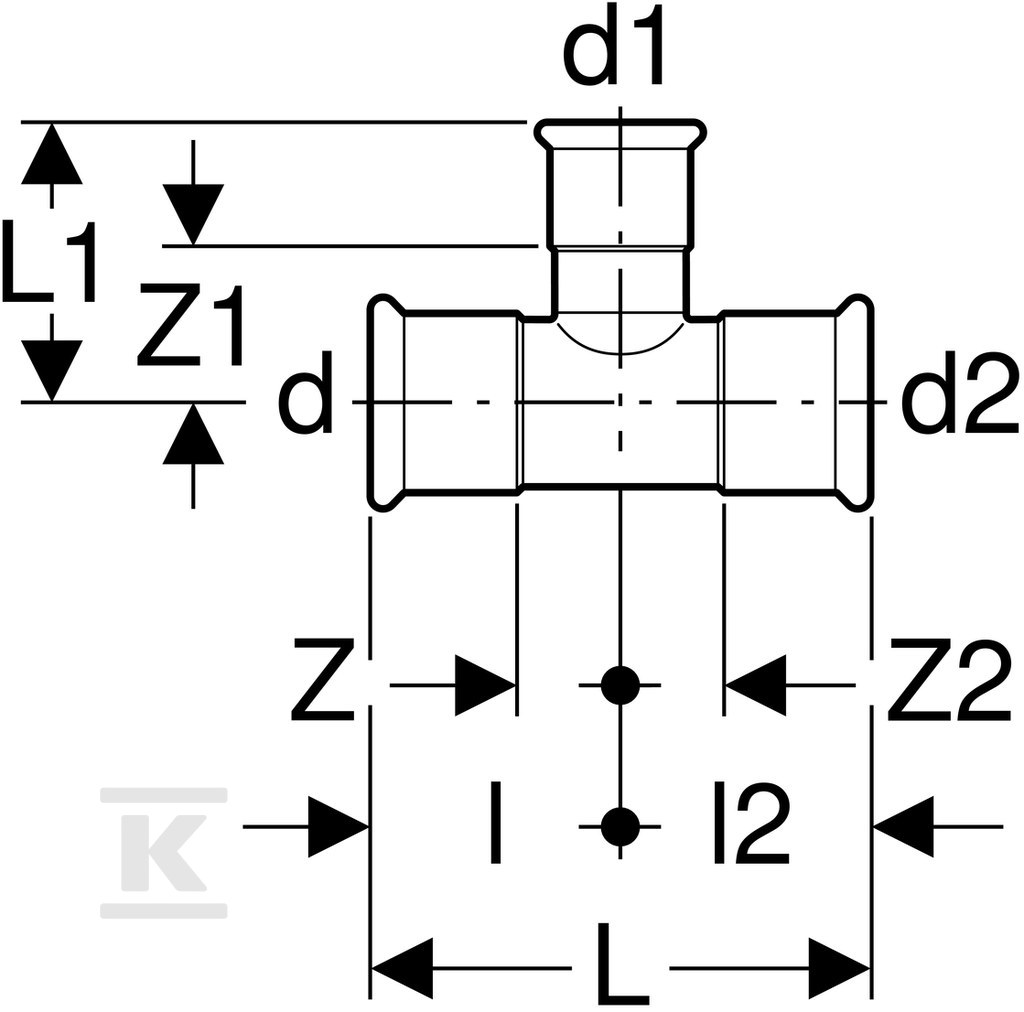

Редукційний трійник Geberit Mapress з нержавіючої сталі: d=54mm, d1=28mm, d2=54mm 31224

Нержавіюча сталь 316 та обтискне з'єднання

Редукційний трійник Geberit Mapress Edelstahl дозволяє з'єднати три труби різних діаметрів в одній точці інсталяції — дві труби 54 mm (DN 50) з однією трубою 28 mm (DN 25). Кут розгалуження становить 90°, що дозволяє прокладати інсталяцію у типових горизонтальних та вертикальних схемах.

Усі три з'єднання виконані у вигляді обтискних муфт із нержавіючої сталі марки 316 (1.4401) згідно з нормою DIN EN 10088 — хромо-нікель-молібденова сталь. Товщина стінки муфти становить 1,5 mm для основних з'єднань та 1,2 mm для відгалуження. Поверхні залишаються в сирому стані — без додаткової антикорозійної обробки, оскільки сам матеріал забезпечує достатню стійкість.

Система Mapress базується на обтискному з'єднанні з профілем M. Ключовою особливістю є індикатор обтискання — прозора захисна заглушка на муфті сигналізує про правильне посадження труби перед обтисканням елементів. З'єднання стає герметичним лише після виконання обтискання клещами — до цього воно негерметичне, що виключає ризик помилкового запуску інсталяції без повного монтажу.

Ущільнювач, виготовлений з CIIR (хлоробутадієновий каучук), забезпечує довговічність у широкому діапазоні температур та хімічну стійкість.

Застосування та сумісність середовищ

Трійник підходить як для побутових, так і для промислових та суднових інсталяцій. Виробник заявляє придатність для: холодної та гарячої води; охолоджувальної та опалювальної води — як з додаванням протизамерзної добавки, так і без неї; гарячої води та насиченої пари до 120°C; виробничої, технологічної та підготовленої води; дощової води з pH ≥ 5,5; сірих та чорних стічних вод з pH ≥ 5,5; вологих спринклерів та спринклерних систем; хімікатів та технічних рідин; стисненого повітря (клас чистоти оливи 0-3); вакууму, а також інертних (наприклад, азот) та промислових газів (наприклад, ацетилен).

Для проєктувальника або монтажника це означає можливість уніфікації фітингів при мультимедійних інсталяціях — один елемент охоплює широкий спектр середовищ без необхідності підбору окремих фітингів для кожного середовища.

Робочі параметри та умови експлуатації

Максимальний робочий тиск при 20°C становить 16 bar. При підвищенні температури тискна міцність знижується відповідно до характеристик нержавіючої сталі — виробник встановлює межу 120°C для гарячої води та насиченої пари.

Конструкція забезпечує високу міцність з'єднань на розтягнення, що важливо для інсталяцій, підданих вібраціям або змінам температури, які спричиняють лінійне розширення труб.

Для правильного монтажу слід використовувати обтискні клещі з профілем M. Робочі довжини з'єднань знаходяться в межах 34-40 mm, що вимагає відповідного заведення труби перед обтисканням.

Трійник не має зливного клапана або повітровідвідника — це суто розподільний фітинг без сервісних функцій.
