Редукційний трійник Geberit Mapress нержавіюча сталь: d=54mm, d1=22mm, d2=54mm 31223

Редукційний трійник із нержавіючої сталі для водопровідних та опалювальних систем

Редукційний трійник Geberit Mapress Edelstahl дозволяє з'єднати три ділянки труб у вузлі під кутом 90°, при цьому одне з плечей має менший діаметр, ніж інші — це забезпечує плавний перехід з основної труби 54 mm (DN50) на відгалуження 22 mm (DN20). Таке рішення є ефективним всюди, де інсталяція потребує поступового зменшення потоку без використання додаткових перехідників.

Система Geberit Mapress базується на затискних з'єднаннях — кожне з трьох приєднань є затискною муфтою з профілем M, яка обслуговується затискними клещами того ж стандарту. Усі три кінці виготовлені з нержавіючої сталі марки 316 (1.4401) — хромо-нікель-молібденового сплаву, стійкого до корозії питної води та теплоносіїв.

Конструкція та герметичність з'єднань

Кожне приєднання оснащене заводським ущільнювачем із хлоропренового каучуку (CIIR) — чорного кільця, стійкого до температур та старіння. Завдяки цьому з'єднання є герметичним ще до затискання. Це важлива характеристика для монтажника: якщо трійник протікає до затискання, це означає відсутність правильного посадка — таким чином система є самодіагностичною.

Гніздо для пресування оснащене прозорим захисним ковпачком, який виконує функцію індикатора пресування — він повідомляє, чи була вже оброблена кінцівка.

Товщина стінки основних приєднань становить 1,5 mm, тоді як редукційне плече має стінку 1,2 mm. Ця різниця зумовлена меншим тиском на відгалуження і дозволяє дещо зменшити масу всього елемента при збереженні повної міцності.

Застосування та сумісність системи

Трійники Geberit Mapress Edelstahl призначені для двох основних сфер застосування:

• інсталяції питної води — сталь 316 добре витримує контакт із водою господарського призначення,
• інсталяції центрального опалення — теплоносії не викликають корозії цього сплаву.

Виробник також допускає їх використання в промисловості та суднобудуванні, що свідчить про високу стійкість матеріалу.

Максимальний робочий тиск при 20°C становить 16 bar — цього достатньо для типових домашніх інсталяцій та багатоповерхових житлових будинків.

Система Mapress є однорідною за матеріалом: усі елементи серії виготовлені з нержавіючої сталі того ж сорту, що усуває ризик гальванічної контактної корозії між компонентами.

Геометричні параметри та робочі розміри

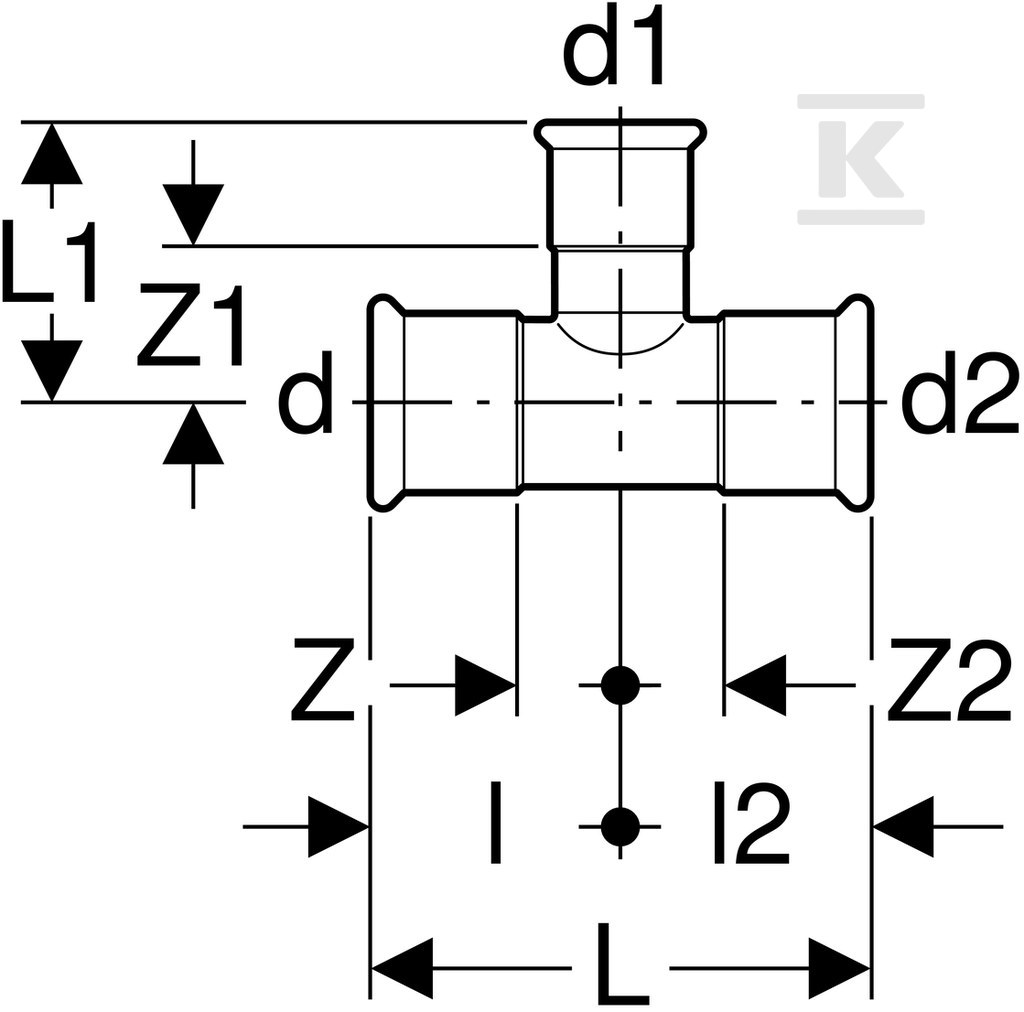

Для правильного проектування траси трубопроводів варто звернути увагу на монтажні розміри:

Параметр	Значення
Загальна довжина	~144 mm
Висота	~95 mm
Глибина	~69 mm
Робоча довжина основних приєднань	34 mm
Робоча довжина бічного приєднання	39 mm

Ці розміри дозволяють точно підігнати трійник до існуючих трас трубопроводів без необхідності додаткової механічної обробки.

Вага елемента становить близько 0,36 kg, що робить його легким навіть за стандартами сталевої арматури — це полегшує транспортування та маніпуляції на будівельному майданчику.
