Редукційний трійник Geberit Mapress Edelstahl: d=54mm, d1=18mm, d2=54mm 31222

Система Geberit Mapress Edelstahl - трійник для пресованих з'єднань

Редукційний трійник розмірами 54-18-54 mm, виготовлений з нержавіючої сталі марки 1.4401 (316), є частиною системи Geberit Mapress Edelstahl. Це елемент багатошарової трубопровідної інсталяції, у якому два основні плеча мають діаметр DN50 (54 mm), тоді як бічне відгалуження зменшене до DN15 (18 mm) — це дозволяє підключити менший діаметр до більшого трубопроводу без необхідності використання додаткових перехідників.

Конструкція та виконання

Корпус трійника виготовлено з високоякісної нержавіючої сталі CrNiMo марки, що відповідає стандарту EN 10088. Товщина стінки на основних з'єднаннях становить 1,5 mm, а на редукційному відгалуженні — 1 mm. Кожне з'єднання являє собою муфту затискну (press socket) з губчастим профілем M, що забезпечує сумісність із загальноприйнятими затискними губками системи Mapress.

Важливою конструктивною особливістю є заводське встановлення ущільнювача з матеріалу CIIR — хлорбутадієнового каучуку, стійкого до старіння та впливу зовнішніх факторів. Завдяки цьому виріб постачається повністю готовим до монтажу; монтажник встановлює ущільнювач самостійно лише у разі його можливої заміни.

Трійник заводським способом заглушений і не має повітровідвідника або зливного клапана — це стандартна конфігурація для прохідних фітингів.

Робочі параметри та умови експлуатації

Максимальний робочий тиск при температурі 20°C становить 16 bar. Кут розгалуження становить 90°, що забезпечує класичну конфігурацію Т-подібних з'єднань і полегшує прокладання трубопроводів під прямим кутом до головної осі.

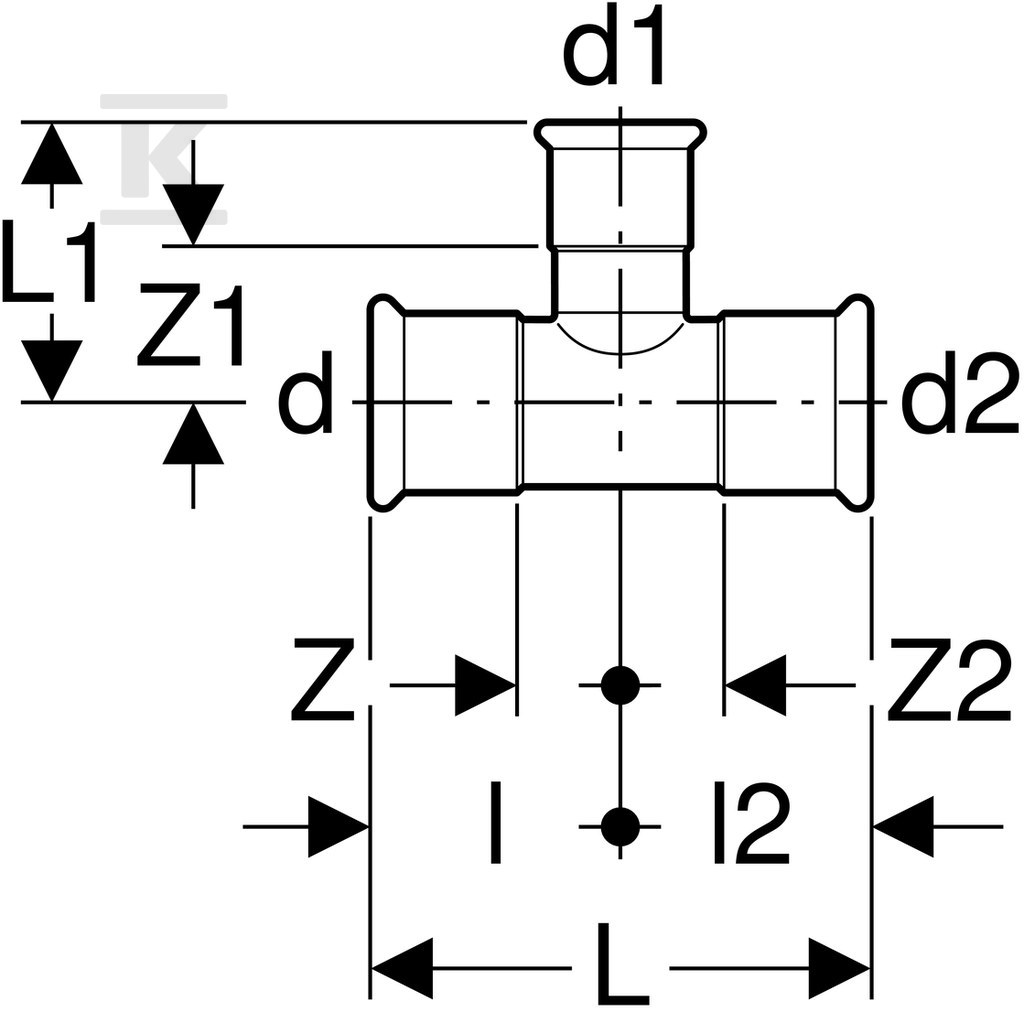

Робочі довжини окремих з'єднань:

• Основне з'єднання № 1: 34 mm
• Редукційне з'єднання № 2: 39 mm
• Основне з'єднання № 3: 34 mm

Висока міцність на розтяг дозволяє використовувати трійник в інсталяціях, що піддаються механічним навантаженням — системні труби Mapress витримують монтажні напруження без деформацій.

Застосування та системна сумісність

Редукційний трійник Geberit Mapress призначений для водопровідних, опалювальних та промислових інсталяцій. Він ефективний при будівництві розгалужених трубопровідних мереж, де виникає потреба відбору потоку середовища через трубопровід меншого діаметра — типовий сценарій для систем опалення, вентиляції або технологічних мереж.

Система Mapress Edelstahl включає повний асортимент прохідних та редукційних фітингів у діапазоні діаметрів від DN12 до DN100, а також системні труби марок 1.4401 та 1.4521. Редукційні трійники доступні в багатьох комбінаціях розмірів — наприклад, для основного розміру DN50 виробник пропонує також версії з відгалуженнями DN15, DN20, DN22, DN28, DN35 та DN42.

Затискна муфта усуває необхідність зварювання або нарізання різьби — з'єднання виконується шляхом введення труби в муфту та затискання прес-губками. Відсутність гарячих робіт дозволяє використовувати виріб для монтажу в готових приміщеннях, а також там, де зварювання є неможливим або небажаним.
