Редукційний трійник Geberit Mapress нержавіюча сталь: d=54mm, d1=15mm, d2=54mm 31221

Редукційний трійник для press-систем із нержавіючої сталі

Цей елемент дозволяє створити відгалуження меншого діаметра в трубопроводі — з основного розміру 54 mm (DN50) на підключення 15 mm (DN12). Кут відгалуження становить 90°, що дозволяє прокладати бічну ділянку вертикально або горизонтально відносно головної осі.

Усі три з'єднання виконані за технологією затискної муфти з профілем губок M, що означає сумісність із широко використовуваними інструментами для затискання Geberit Mapress. Поверхні є необробленими — без додаткового захисного покриття, що є стандартом для елементів, призначених для затискання в press-системі.

Матеріал та робочий тиск

Корпус виготовлено з нержавіючої сталі марки 316 (1.4401) — хромонікельмолібденового сплаву, класифікованого як CrNiMo згідно з нормою EN 10088. Він забезпечує підвищену корозійну стійкість порівняно зі стандартною аустенітною сталлю, особливо у вологих середовищах та при контакті з різними середовищами.

Максимальний робочий тиск при 20°C становить 16 bar. Стінки основних з'єднань мають товщину 1,5 mm, тоді як редукційне відгалуження — 1 mm. Різниця зумовлена меншим потоковим навантаженням на штуцер DN12 і є типовою для редукційних трійників у цій системі.

Ущільнювач, виготовлений з CIIR (хлоробутадієновий каучук), гарантує герметичність з'єднання вже після одного затискання — без необхідності зварювання чи нарізання різьби.

Розміри та робочі довжини

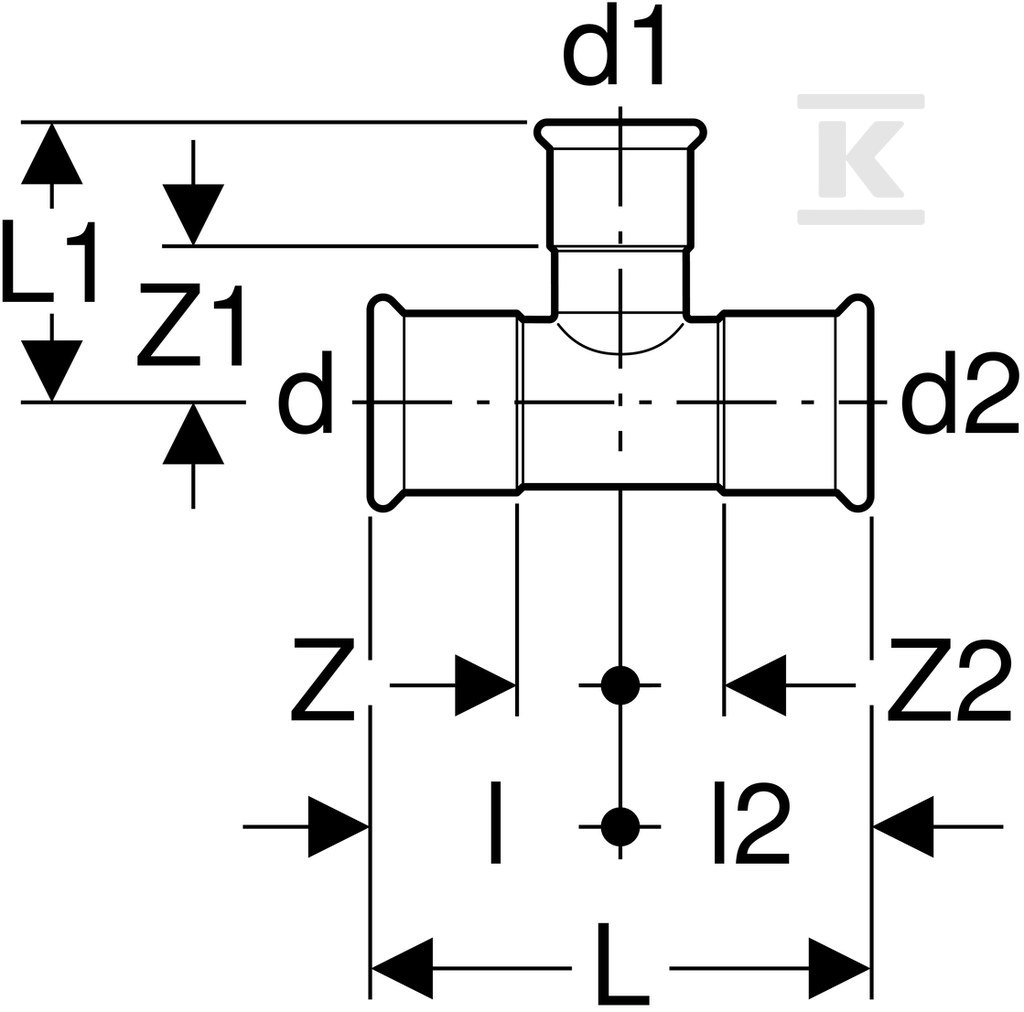

З'єднання	Діаметр	DN	Товщина стінки	Загальна довжина	Робоча довжина
Основне (×2)	54 mm	DN50	1,5 mm	69 mm	34 mm
Відгалуження	15 mm	DN12	1 mm	59 mm	39 mm

Довгі робочі довжини полегшують посадку труби в муфту та правильне встановлення елемента перед затисканням. Компактна цілісна конструкція усуває ризик витоку, спричиненого люфтами між сегментами.

Застосування та сумісність системи

Редукційний трійник Geberit Mapress Edelstahl чудово підходить для інсталяцій:

• водних — холодної та гарячої води, побутові та промислові системи,
• опалювальних — розподільники, стояки,
• стисненого повітря — пневматичні мережі,
• промислових — транспортування хімічно неагресивних середовищ.

Елемент є частиною повної системи Mapress Edelstahl, що включає труби, коліна, редукції, клапани та адаптери. Профілі M дозволяють інтегрувати його з іншими каталожними елементами Geberit без необхідності використання перехідників.
