Редукційний трійник Geberit Mapress нержавіюча сталь: d=42mm, d1=15mm, d2=42mm 31216

Розгалуження інсталяції в системі Geberit Mapress Edelstahl

Редукційний трійник Geberit Mapress Edelstahl дозволяє створити точку відбору або розгалуження меншого діаметра на трубопроводі. У цьому випадку виріб оснащений двома з'єднувальними штуцерами з зовнішнім діаметром 42 mm (DN40) та одним редукційним штуцером на 15 mm (DN12). Така конфігурація дозволяє підключати менші пристрої або допоміжні трубопроводи без необхідності використання додаткових редукцій — трійник сам по собі виконує функцію як розгалуження, так і зменшення діаметра.

Кут розгалуження становить 90°, що забезпечує класичне формування напрямку бічного відтоку відносно осі головного трубопроводу. Виріб закритий із заводу — кожен із трьох штуцерів постачається з установленим ущільнювачем і захищений захисною заглушкою від забруднення під час транспортування та зберігання.

Конструкція та матеріали

Корпус трійника виготовлено з нержавіючої сталі марки 1.4401 (AISI 316), що забезпечує високу корозійну стійкість в інсталяціях питної води, центрального опалення та в окремих промислових застосуваннях. Усі три з'єднання мають поверхневу обробку у вигляді необробленої поверхні — вони підготовлені під затискання затискними губками профілю M, відповідно до системи Geberit Mapress.

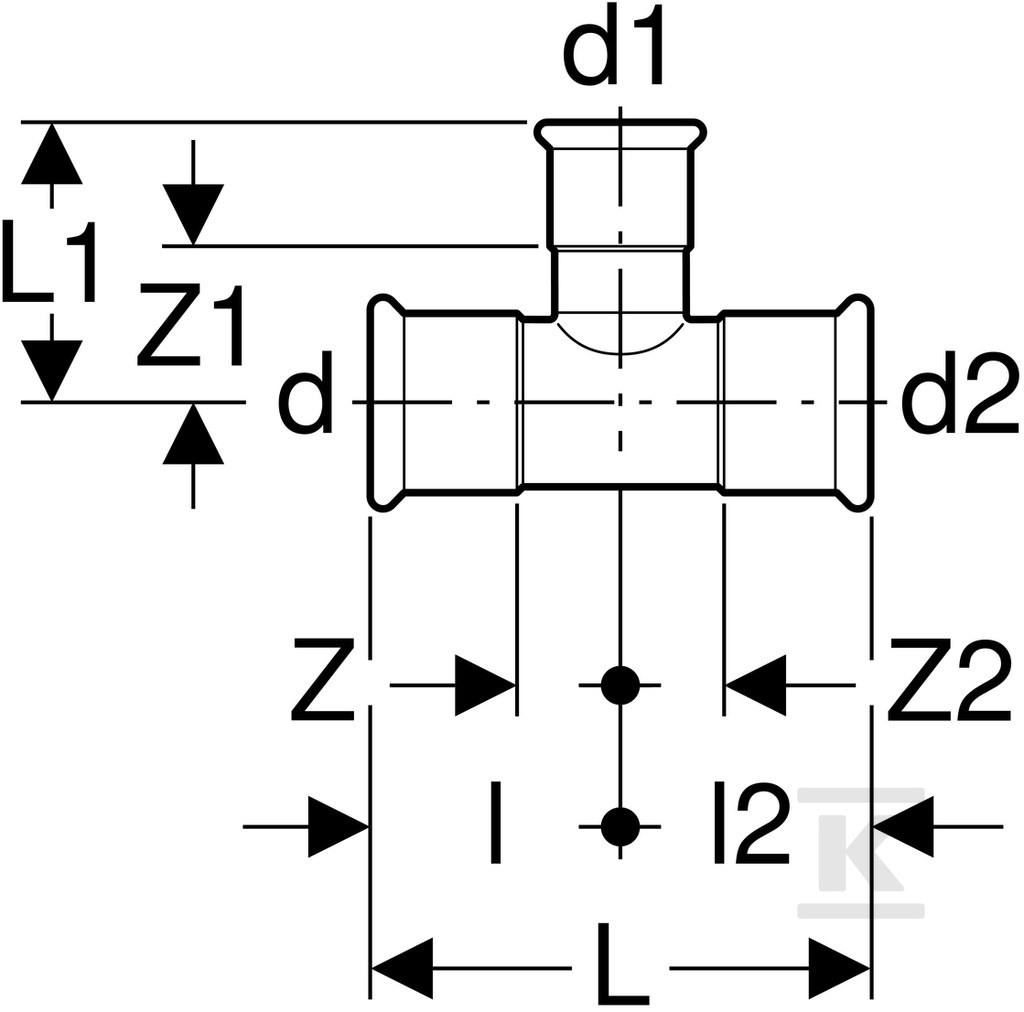

Товщина стінки основних штуцерів (42 mm) становить 1,5 mm, тоді як редукційний штуцер (15 mm) має тоншу стінку — 1 mm. Ця різниця зумовлена пропорційним пристосуванням товщини стінки до діаметра труби та чинних норм для систем press-fitting. Довжина з'єднань варіюється від 53 mm (штуцер DN12) до 57 mm (штуцер DN40), а робочі довжини знаходяться в межах 27-33 mm, що полегшує посадку труби в муфту перед затисканням.

Ущільнювачі виготовлені з хлоробутадієнового каучуку (CIIR) — матеріалу, стійкого до впливу гарячої води та стандартних хімічних засобів, що використовуються в опалювальних та санітарних інсталяціях.

Робочі параметри та умови експлуатації

Продукт характеризується високою міцністю на розтяг — важливою особливістю для інсталяцій, що потребують надійного з'єднання, яке може бути піддане механічним напруженням. Максимальний робочий тиск при температурі 20°C становить 16 bar, що дозволяє використовувати його в типових побутових та комерційних інсталяціях.

Встановлені на заводі ущільнювачі CIIR гарантують герметичність з'єднання вже після одноразового затискання затискними губками профілю M — немає потреби у використанні клею чи зварювання. Трійник постачається як багатокомпонентний елемент без зливного клапана чи повітровідвідника, що відповідає стандартній конфігурації для трубних розгалужень.

Застосування та сумісність системи

Редукційні трійники Geberit Mapress Edelstahl знаходять застосування насамперед в інсталяціях:

• водних — розширення стояків та підводів до арматури,
• опалювальних — створення контурів меншої потужності або підключення до радіаторів,
• промислових — там, де необхідна стійкість сталі 316 до агресивного середовища.

Система Geberit Mapress включає повний асортимент прохідних елементів (коліна, муфти), арматури (кульові крани, радіаторні клапани) та монтажних аксесуарів. Трійники серії 312xx доступні в багатьох комбінаціях діаметрів — від базового розміру DN12/15 до DN100/108 — що дозволяє підібрати відповідний елемент без необхідності використання додаткових перехідників.

Монтаж здійснюється технікою press-fitting: трубу потрібно вставити в муфту трійника на повну робочу довжину і затиснути затискними губками профілю M.
