Перехідник тристоронній редукційний Geberit Mapress нержавіюча сталь: d=28mm, d1=18mm, d2=28mm 31210

Пресувальна система для водопостачання та опалення

Редукційний трійник Geberit Mapress Edelstahl з каталожним номером 31210 — це елемент трубопровідної системи, виготовлений із нержавіючої сталі марки 1.4401 (AISI 316) - CrNiMo-Stahl відповідно до стандарту DIN EN 10088. Конструкція у формі літери T дозволяє з'єднувати три ділянки труб під кутом 90°, при цьому одне з з'єднань має менший зовнішній діаметр (18 mm), що дозволяє перейти з розміру DN25 на DN15 без додаткових редукцій.

Використання обтискних муфт на всіх трьох кінцях дозволяє з'єднувати труби шляхом їх заведення до упору та обтискання прес-головками відповідно до профілю M.

Матеріал та стійкість конструкції

Нержавіюча сталь 316 (1.4401) характеризується корозійною стійкістю завдяки вмісту хрому, нікелю та молібдену. Товщина стінок з'єднань становить 1,2 mm для основного розміру (28 mm) та 1 mm для редукційного відгалуження (18 mm). Маса елемента становить 129 g.

Ущільнювач, виготовлений з CIIR, гарантує герметичність з'єднання. Максимальний робочий тиск при 20°C становить 16 bar.

Принцип роботи системи пресування

Кожна обтискна муфта оснащена прозорим захисним ковпачком, який захищає ущільнювач від забруднення та слугує індикатором місця пресування. Прозорий корпус дозволяє контролювати правильність посадки труби перед обтисканням.

Ключовою особливістю системи Geberit Mapress є принцип „unverpresst undicht“ — незатиснуте з'єднання залишається негерметичним. Спроба запуску системи без належного обтискання негайно виявляє відсутню точку пресування.

Сфери застосування

Редукційний трійник d28-18-28 призначений для:

• будівництва,
• промисловості,
• суднобудування.

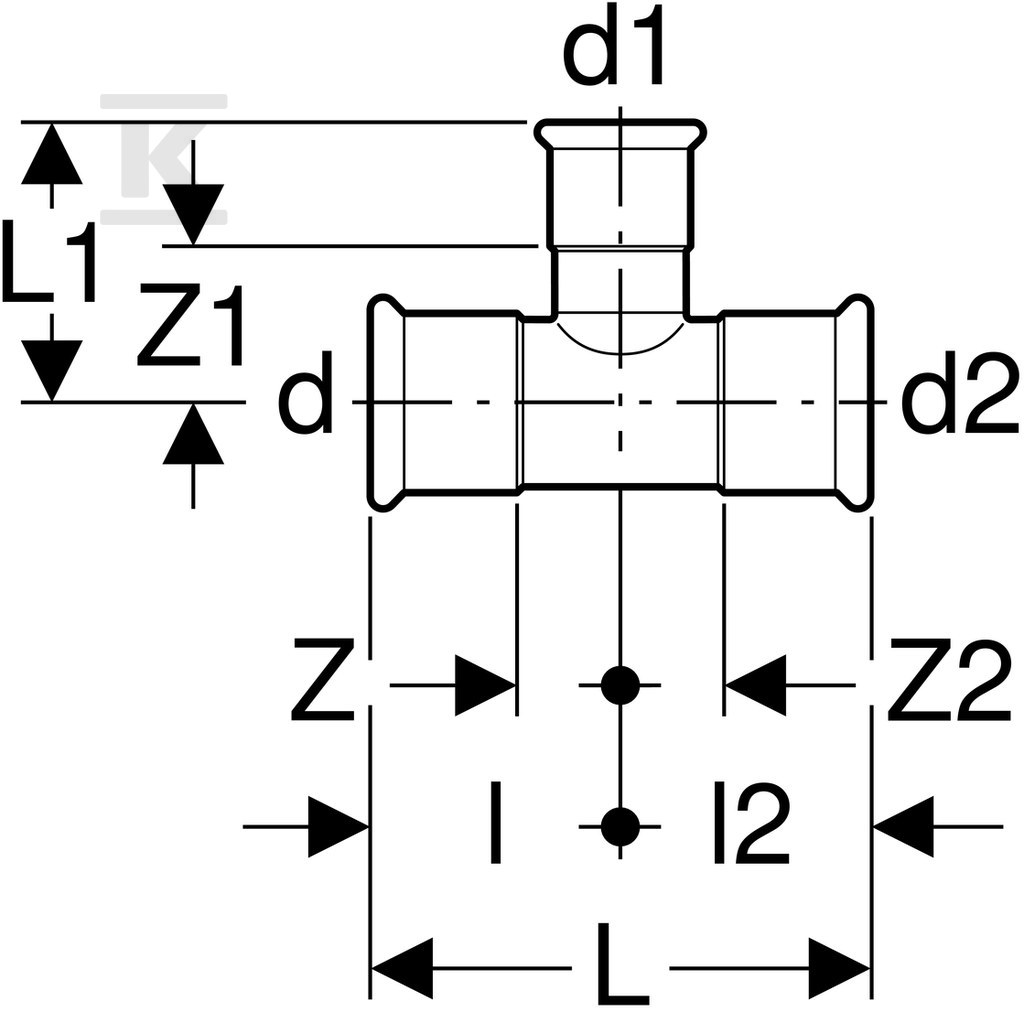

Робочі довжини окремих з'єднань (19 mm, 26 mm, 19 mm) враховують розміри типових прес-головок і дозволяють монтаж навіть в обмеженому просторі між будівельними перегородками.

Виробник рекомендує, щоб монтажні роботи, введення в експлуатацію та технічне обслуговування проводили авторизовані монтажні компанії — що є стандартною практикою для професійних трубопровідних систем, виготовлених із нержавіючої сталі CrNiMo 1.4401 відповідно до стандарту DIN EN 10088.
