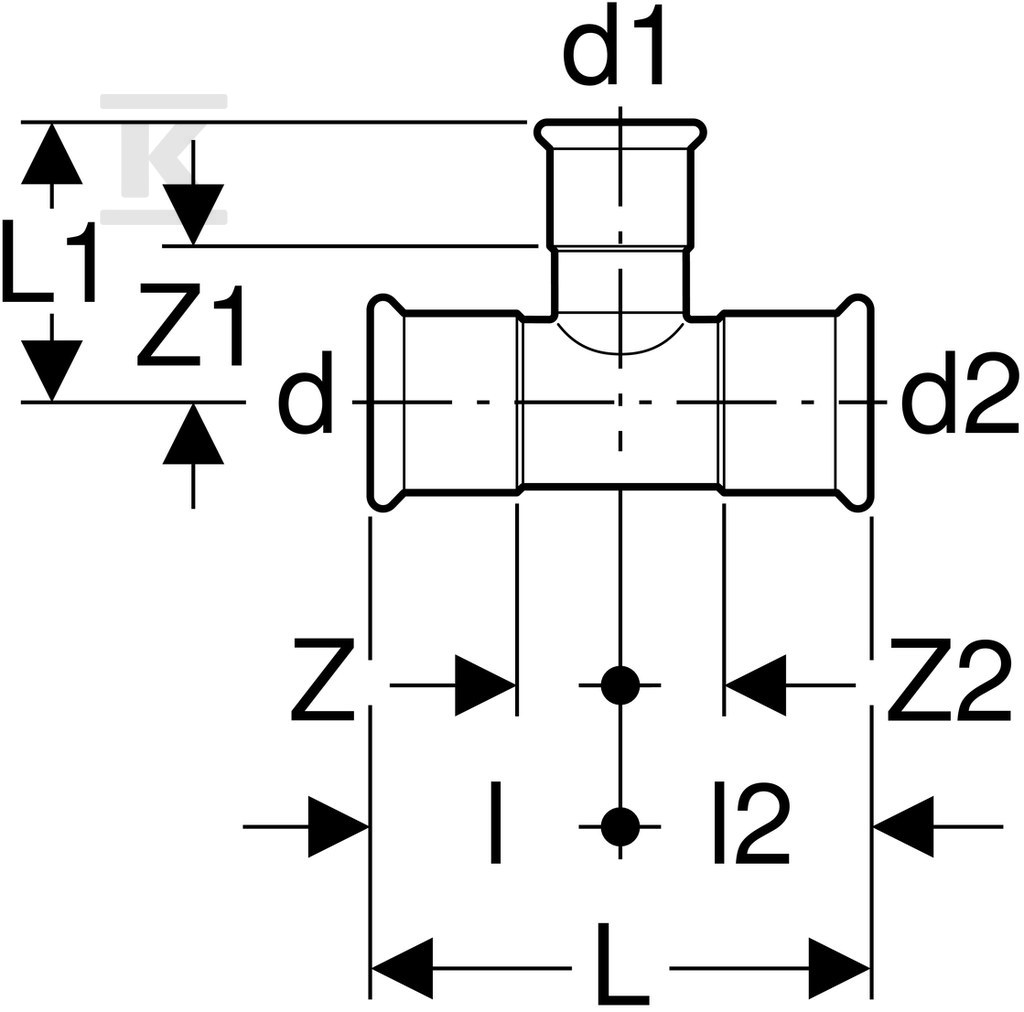

Редукційний трійник Geberit Mapress нержавіюча сталь: d=18mm, d1=15mm, d2=18mm 31204

Інсталяційна система для промислових та побутових середовищ

Редукційний трійник Geberit Mapress Edelstahl з діаметрами з'єднань 18 × 15 × 18 mm — це елемент системи press-fitting, виготовлений із нержавіючої сталі CrNiMo відповідно до стандарту DIN EN 10088 (марка 1.4401 / AISI 316). Конструкція під кутом 90° дозволяє розділити потік середовища на три напрямки: одне плече має менший номінальний діаметр DN12, два інших працюють у розмірі DN15.

Муфта затискання на кожному з трьох з'єднань потребує обтискання губками з профілем M. Товщина стінки кожного з'єднання становить 1 mm, що забезпечує високу міцність на розтяг і дозволяє працювати під робочим тиском до 16 bar при температурі 20°C. Робоча довжина з'єднань варіюється від 14 до 21 mm, що полегшує підгонку до існуючих трас трубопроводів.

Ущільнювач, виготовлений з CIIR (хлоробутадієновий каучук), гарантує герметичність після правильного обтискання. Характерний press indicator та функція unverpresst undicht (негерметичність до обтискання) дозволяють однозначно перевірити правильність виконання з'єднання — монтажник одразу бачить, чи було з'єднання встановлено належним чином.

Сфера застосування

Елемент підходить як для побутових, так і для промислових установок. Призначений, серед іншого, для:

• питної води — холодної та гарячої,
• опалювальної та охолоджувальної води — як з додаванням протизамерзних засобів, так і без них,
• води тепломереж до 120°C та насиченої водяної пари до 120°C,
• технологічних та промислових вод,
• очищених та зливових вод з pH >6,0,
• сірої та чорної води з pH >6,0,
• спринклерних установок та протипожежних мереж (мокрого типу),
• стисненого повітря (клас чистоти масла 0-3),
• інертних газів (наприклад, азот), промислових газів (наприклад, ацетилен) та вакууму.

Допущено до використання у високотехнологічних галузях, промисловості та суднобудуванні.

Матеріали та конструктивні особливості

Корпус трійника виготовлено з нержавіючої сталі марки 316, що означає підвищену корозійну стійкість — особливо в середовищах, що містять хлориди. Муфти мають «сиру» обробку — без додаткового захисного покриття на зовнішній поверхні. Кожна муфта оснащена прозорим захисним ковпачком, який оберігає ущільнювач від забруднення під час транспортування та зберігання.

Вага елемента становить приблизно 75 g. Трійник постачається заводським заглушеним — він не має повітровідвідника або зливного клапана.

Монтаж та сумісність системи

З'єднання типу муфта затискання потребують використання прес-губок з профілем M. Перед обтисканням труба має бути вставлена на повну глибину до упору — прозорий ковпачок захищає ущільнювач від вислизання під час цього процесу. Після виконання обтискання елемент досягає повної герметичності; відсутність обтискання призводить до негайного протікання, що усуває ризик прихованої помилки монтажу.

Система Geberit Mapress Edelstahl сумісна з трубами цієї ж системи відповідних зовнішніх діаметрів. При проектуванні інсталяції слід враховувати робочий тиск середовища та його температуру — ці параметри впливають на вибір відповідних фітингів та труб на всій ділянці трубопроводу.
