Редукційний трійник Geberit Mapress з нержавіючої сталі: d=18mm, d1=15mm, d2=15mm 31208

Редукційний трійник для пресованих інсталяцій

Редукційний трійник Geberit Mapress Edelstahl дозволяє будувати розгалужені трубопровідні системи за пресовою технологією — без зварювання чи паяння. Цей елемент підходить для випадків, коли необхідно з'єднати трубу діаметром 18 mm з двома відгалуженнями діаметром 15 mm під прямим кутом. Загальна довжина корпусу становить менше 8 cm, а маса — лише 84 грами, що робить його компактним і легким для монтажу навіть у тісних інсталяційних просторах.

Конструкція та матеріал

Корпус виготовлено з нержавіючої сталі марки 1.4401 (AISI 316) — хромо-нікель-молібденового сплаву, стійкого до корозії питної води та багатьох промислових середовищ. Товщина стінки при кожному з'єднанні становить 1 mm, що забезпечує високу механічну міцність при збереженні малої маси. Кожне з трьох з'єднань — це затискна муфта з кодованим профілем M, призначена для прес-кліщів Geberit Mapress. Поверхні є необробленими, без додаткової обробки, що спрощує ідентифікацію під час монтажу.

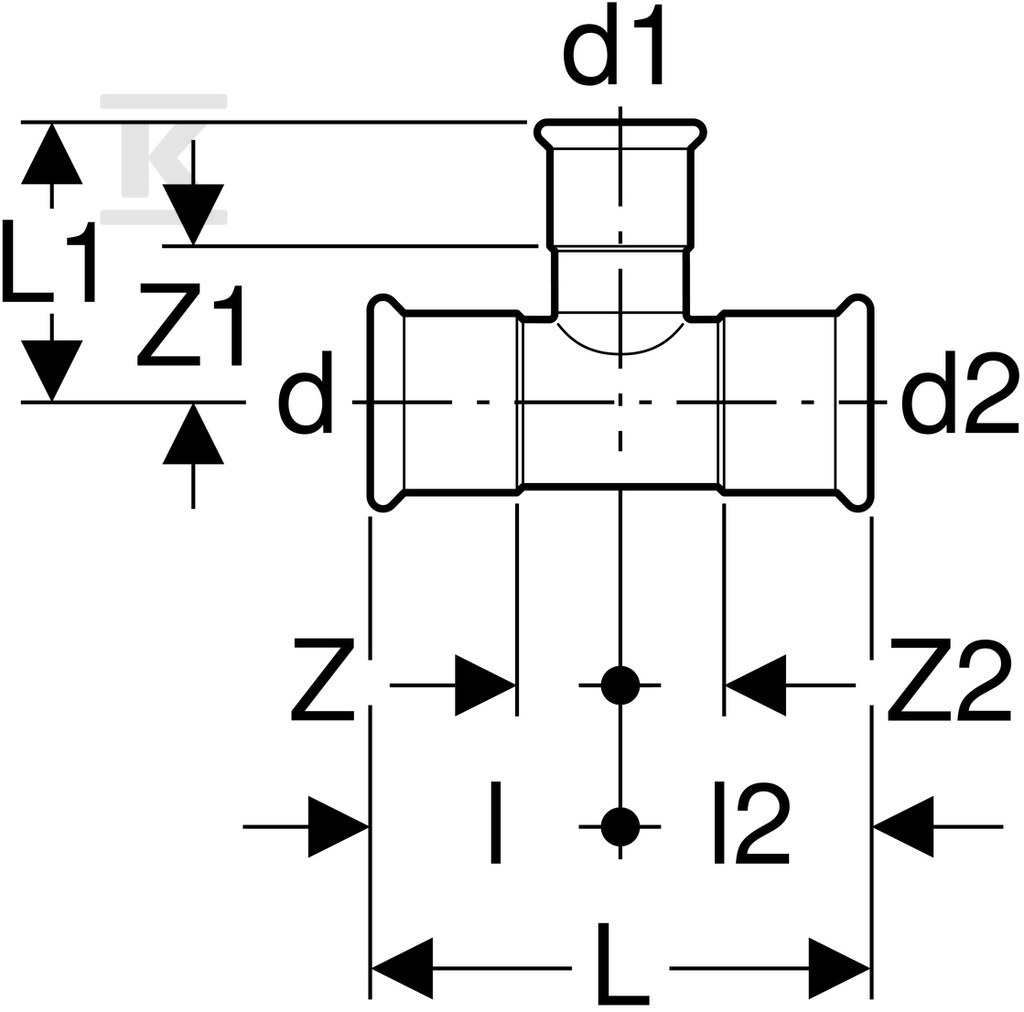

Робочі довжини окремих краєвин муфти становлять відповідно 14 mm (основне підключення), 21 mm та 25 mm — цього достатньо для стабільної посадки труби перед її фіксацією в прес-кліщах.

Властивості пресованої системи

З'єднання здійснюється технікою press — достатньо вставити трубу в муфту, накласти затискні кліщі та виконати пресування. Ключовою особливістю цього трійника є функція „unverpresst undicht“ — якщо з'єднання не було правильно затиснуто, елемент залишається негерметичним і сигналізує про необхідність повторення операції. Це усуває ризик прихованої помилки монтажу.

На муфті розташований pressindikator — візуальний контрольний пункт, який дозволяє переконатися перед пресуванням, що труба вставлена на належну глибину. Прозорий захисний стопорний корок захищає внутрішню частину муфти від забруднення на етапі транспортування та зберігання.

Ущільнення забезпечує кільце CIIR (хлоробутадієновий каучук) — матеріал, стійкий до температури до 120°C, а також до більшості використовуваних теплоносіїв та хімікатів.

Максимальний робочий тиск при температурі 20°C становить 16 bar, що дозволяє широке застосування в побутових та промислових інсталяціях.

Сфера застосування

Цей трійник належить до сімейства елементів, призначених для:

• питної води — як холодної, так і гарячої,
• опалювальної та охолоджувальної води — також з додаванням гліколю,
• води тепломереж до 120°C,
• насиченої водяної пари до 120°C,
• технологічної та підготовленої води,
• дощової, а також сірої та чорної води (при pH > 6,0),
• вогнегасильної мокрої води та спринклерних установок,
• стисненого повітря (клас чистоти масла 0-3),
• інертних (наприклад, азот) та технічних газів,
• окремих хімікатів та промислових рідин.

Елемент застосовується як у комунальних інсталяціях (окремі будинки, громадські будівлі), так і в промисловості та на суднах — всюди, де потрібна сертифікована якість трубних з'єднань.
