Зсувна муфта Geberit Mapress Edelstahl: d=42mm 32107

Система press-з'єднань для санітарних та промислових установок

Муфта рухома Geberit Mapress Edelstahl діаметром 42 mm (DN 40) — це елемент системи pressfitting, призначений для швидкого та надійного з'єднання труб у водопровідних, опалювальних та промислових установках. Проста форма фітинга дозволяє здійснювати рухоме з'єднання двох відрізків труби — рішення, корисне там, де необхідна компенсація довжини або вирівнювання осі трубопроводу без використання додаткових з'єднувачів.

Продукт виготовлений з нержавіючої сталі 316 (1.4401) - CrNiMo відповідно до стандарту DIN EN 10088. Цей сорт вирізняється підвищеною корозійною стійкістю при контакті з питною водою та агресивними технічними середовищами. Стінки обох з'єднань мають товщину 1,5 mm, що забезпечує високу механічну міцність при збереженні оптимальної маси всього елемента.

Конструкція та функціональні особливості

Муфта оснащена ущільнювачем з CIIR (хлоробутадієновий каучук) чорного кольору. Діапазон робочих температур становить від −30°C до +120°C, що дозволяє використовувати її як у системах холодного, так і гарячого водопостачання, а також у тепломережах з температурою до 120°C.

Важливим рішенням є функція негерметичності перед затисканням — якщо з'єднувач не буде належним чином затиснутий губками press, він залишатиметься негерметичним. Це усуває ризик прихованої помилки монтажу та дозволяє виявити недоліки ще до введення установки в експлуатацію.

Додатково муфта має прозорий захисний корок, що виконує функцію індикатора правильності виконання press-з'єднання, та 20 mm робочої довжини затиску з кожного боку — достатньої для надійної посадки труби та правильного розміщення губок інструменту.

Сфера застосування

Система Geberit Mapress Edelstahl знаходить застосування в широкому спектрі установок:

Середовище	Приклади
Питна вода	Холодна та гаряча побутова вода
Опалювальні агенти	Нагрівальна вода, гліколь
Охолоджувальні агенти	Льодова вода
Системне тепло	Fernwärme до 120°C
Насичена пара	Sattdampf до 120°C
Технологічна вода	Побутова, підготовлена
Дощова вода	pH > 6,0
Стічні води	Сірі та чорні pH > 6,0
Пожежна вода	Спринклерні установки
Муфти та інертні гази	Азот, зварювальні захисні гази
Промислові гази	Ацетилен
Технічне повітря	Класи масляної чистоти 0-3

Продукт підходить як для житлових та комерційних установок (Haustechnik), так і для промислових об'єктів та суден — виробник заявляє про придатність для суднобудування.

Робочі параметри та експлуатація

Максимальний робочий тиск при температурі 20°C становить 16 bar. Зростання температури знижує допустимий номінальний тиск відповідно до характеристик системи — проєктувальник установки повинен враховувати ці залежності при виборі арматури.

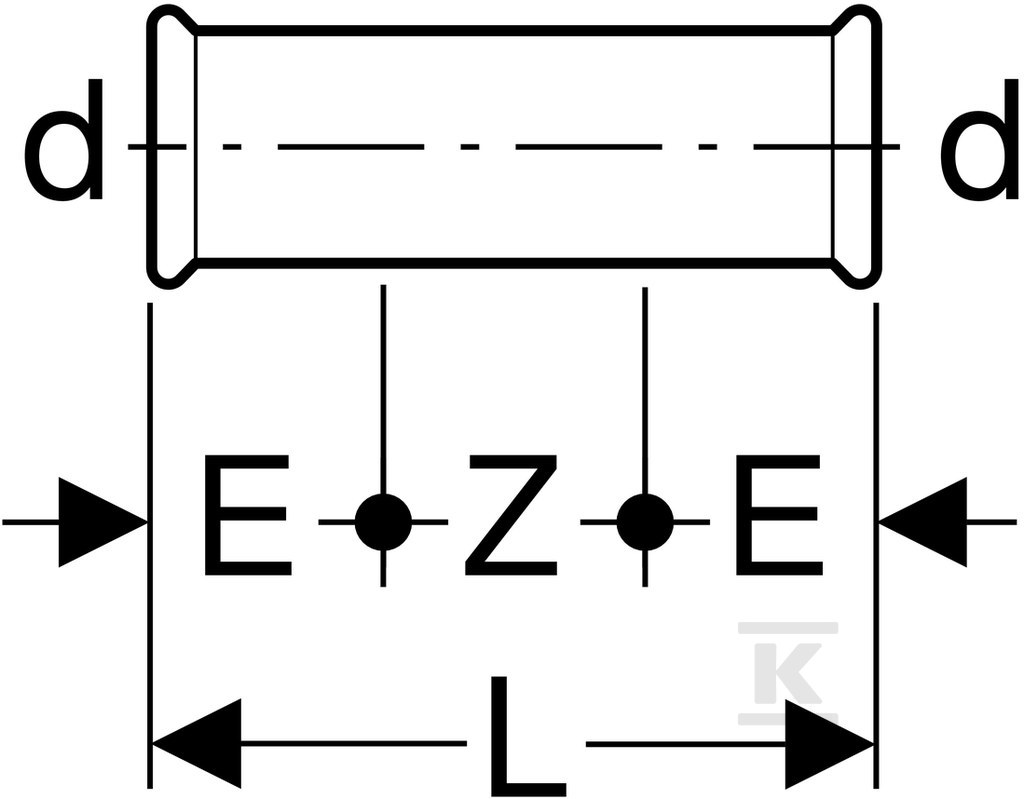

Для правильного виконання з'єднання необхідні затискні губки з профілем M, призначені для системи Geberit Mapress. Загальна довжина фітинга становить 120 mm, при цьому кожне з'єднання має монтажну довжину 60 mm. Розмір Z (відстань від краю муфти до початку зони press) становить 40 mm.

Муфта заводською упаковкою запечатана і постачається як елемент, готовий до монтажу — вона не потребує додаткових ущільнювачів чи монтажних аксесуарів. Поверхня з'єднань залишається в необробленому стані, що є стандартним для елементів pressfitting, призначених для затискання на трубах з такою ж специфікацією.

Вага продукту становить приблизно 215 g, що робить його легким елементом, який не навантажує конструкцію трубопроводу навіть при великій кількості точок з'єднання.
