Трійник Geberit Mapress нержавіюча сталь: d=18mm 31003

Трійник для санітарних та опалювальних установок

Система Geberit Mapress Edelstahl — це перевірене рішення для сучасних трубопровідних систем. Трійники цієї лінійки призначені для створення відгалужень у системах питної води, центрального опалення та промислових застосуваннях. Елемент діаметром 18 mm (DN 15) виготовлений з нержавіючої сталі марки 1.4401 (CrNiMo), яку в побуті називають сталлю 316. Цей матеріал містить молібден, що підвищує стійкість до піттингової корозії, що є особливо важливим для водопровідних систем.

Кут розгалуження становить 90°, а конструкція є рівнопрохідною — усі три з'єднання мають однаковий номінальний діаметр, що забезпечує однаковий опір потоку та усуває непотрібні втрати тиску в контурі.

Застосування та сумісність

Трійник знаходить застосування у трьох основних сферах:

• Санітарні установки — розподіл питної води в житлових та громадських будівлях,
• Опалювальні системи — розподіл опалювальних контурів, підключення стояків та розподільників,
• Промисловість та суднобудування — застосування, що потребують хімічної стійкості та високої довговічності з'єднань.

Кожне з трьох з'єднань є обтискною муфтою з профілем M, призначеною для обтискання системними клещами Geberit Mapress. Завдяки цьому монтаж є швидким і повторюваним — монтажнику не потрібно зварювати або нарізати різьбу на трубах на місці.

Конструкція та характеристики з'єднань

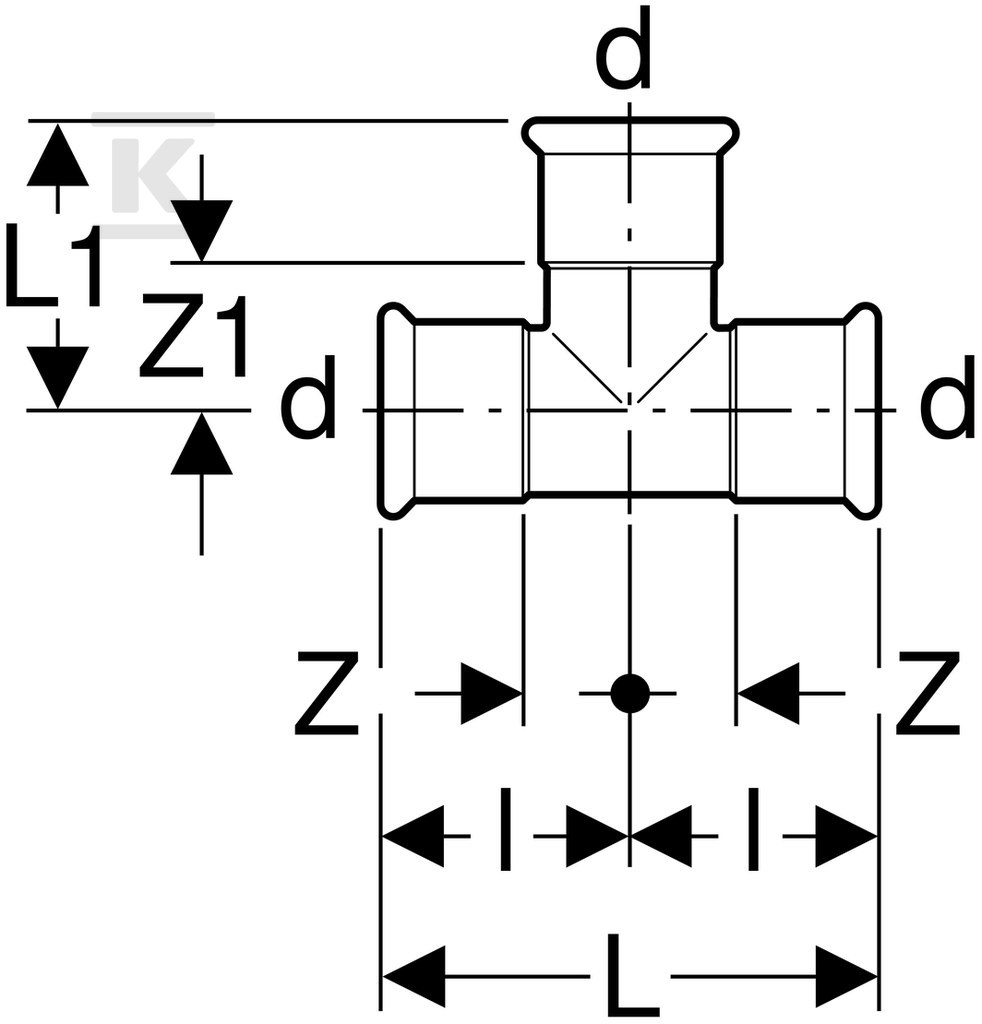

Трійник складається з трьох плечей різної довжини:

Плече	Загальна довжина	Робоча довжина	Зовнішній діаметр
З'єднання 1	34 mm	14 mm	18 mm
З'єднання 2	41 mm	21 mm	18 mm
З'єднання 3	34 mm	14 mm	18 mm

Товщина стінки кожного з'єднання становить 1 mm — типова для системних труб Mapress Edelstahl діаметром 18 mm. Усі поверхні є необробленими, без додаткової антикорозійної обробки — нержавіюча сталь сама по собі слугує захисним бар'єром.

Важливим конструктивним елементом є індикатор обтискання (press indicator) — характерна канавка або заглиблення, видиме на муфті до виконання з'єднання. Тільки правильно виконане обтискання клещами робить з'єднання герметичним. До моменту обтискання елемент залишається негерметичним — це навмисне рішення, що дозволяє легко вносити корективи на етапі монтажу.

Муфта кожного з'єднання закрита прозорим захисним ковпачком, який захищає внутрішню частину від забруднення під час транспортування та зберігання.

Робочі параметри та матеріали

Герметичність забезпечують чорні кільця, виготовлені з CIIR (хлоропреновий каучук). Цей матеріал добре витримує контакт з питною водою та типовими теплоносіями — монтажнику не потрібно турбуватися про хімічну сумісність ущільнювача зі стандартними середовищами в інсталяціях.

Робочий тиск при температурі 20°C становить 16 bar, що відповідає вимогам більшості побутових та промислових установок. Конструкція також характеризується високою міцністю на розтяг — з'єднання не послаблює трубу в місці розгалуження так сильно, як, наприклад, зварні трійники.

Вага всього елемента становить лише 86 грамів, що полегшує транспортування та маніпуляції під час монтажу навіть у важкодоступних місцях.
