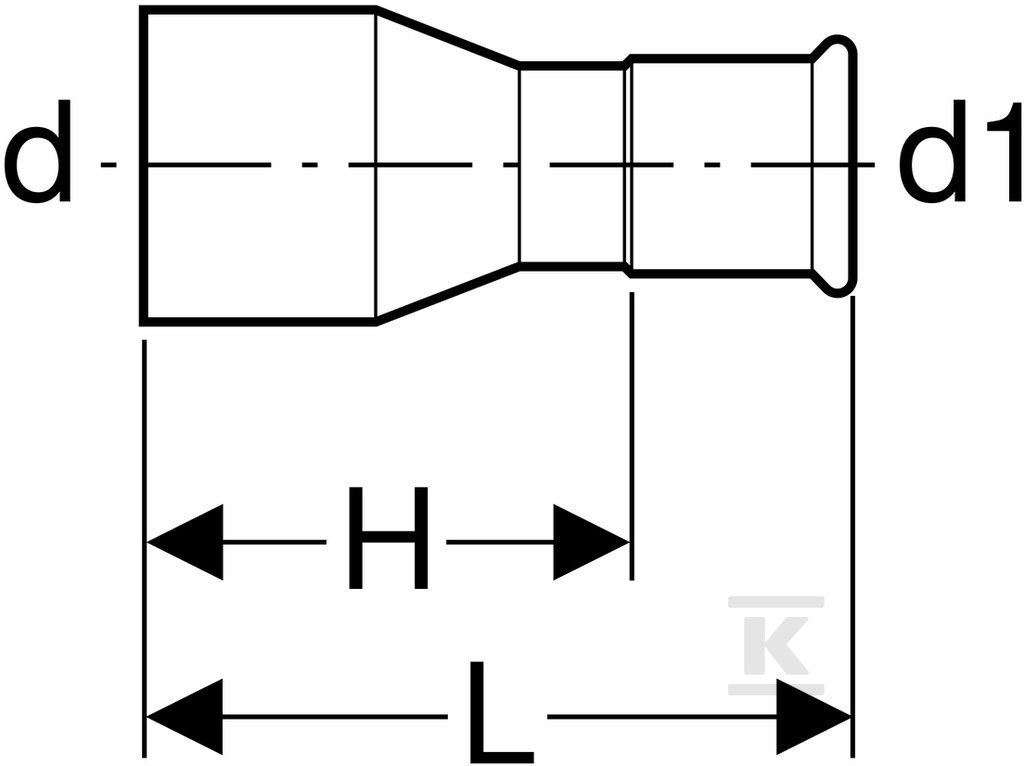

Редукція Geberit Mapress Edelstahl із роз'ємним кінцем: d=42mm, d1=18mm 32315

Система безрозварних пресованих з'єднань

Редукційне звуження Geberit Mapress дозволяє швидко та надійно здійснити перехід між двома діаметрами труб — з 42 mm на 18 mm — без необхідності зварювання чи паяння. Технологія пресування дозволяє створити герметичне з'єднання за кілька секунд, що значно скорочує час монтажу всієї інсталяції.

З більшого боку (42 mm) розташована затискна муфта з профілем M, адаптована під прес-кліщі цієї ж системи. Менший бік (18 mm) — це вставний наконечник, який дозволяє вставити трубу меншого діаметру без додаткових проміжних елементів.

Завдяки рішенню „unverpresst undicht“ — тобто герметичності ще до завершення пресування — монтажник одразу бачить, чи було з'єднання виконане правильно. Pressindikator у вигляді чорного ущільнення CIIR виступає крізь отвір у прес-муфті доти, доки обидва елементи не будуть з'єднані між собою. Тільки правильно виконане пресування усуває щілину та гарантує повну герметичність.

Матеріал та робочий тиск

Корпус виготовлено з нержавіючої сталі 316 (1.4401 згідно з DIN EN 10088) — хромо-нікель-молібденового сплаву, стійкого до міжкристалітної корозії та впливу хлоридів. Завдяки цьому звуження чудово підходить як для установок питної води, так і для промислових середовищ із підвищеним ризиком корозії.

Максимальний робочий тиск при температурі 20°C становить 16 bar, що дозволяє використовувати його в типових побутових та промислових інсталяціях — від центрального опалення до протипожежних систем.

Сфера застосування

Система Geberit Mapress Edelstahl призначена для широкого спектру середовищ:

• Питна вода — системи холодної та гарячої господарської води
• C.O. та C.W.U. — центральне опалення та водні системи охолодження (зокрема з додаванням гліколю)
• Тепломережа — до температури 120°C
• Насичена пара — до 120°C
• Спрінклери та дренчери — вогнегасильні системи вологого типу
• Дощова вода — при pH > 6,0; також сіра та чорна вода при pH > 6,0
• Стиснене повітря — клас чистоти оливи 0-3; вакуум; інертні гази (наприклад, азот); промислові гази (наприклад, ацетилен)
• Хімікати та технічні рідини
• Технологічна та підготовлена вода

Сфера застосування охоплює як житлове та громадське будівництво, так і промислові та суднове інсталяції.

Монтаж крок за кроком

1. Вставте трубу діаметром 18 mm у вставний наконечник до упору.
2. Надягніть прес-муфту на муфту більшого боку.
3. Встановіть прес-кліщі перпендикулярно до осі труби.
4. Виконайте пресування — ущільнювач CIIR заглибиться в канавку муфти.
5. Переконайтеся у відсутності чорного кільця ущільнювача, що виступає, як підтвердження правильного з'єднання.

Для полегшення транспортування муфта заводським способом захищена прозорим захисним кільцем, що одягається на прес-муфту — його достатньо зняти безпосередньо перед монтажем.

Звуження загальною довжиною 80 mm є компактним перехідним елементом для розширення або модернізації існуючої трубопровідної системи з нержавіючої сталі в межах системи Geberit Mapress DN40/DN15.
