Звужувач Geberit Mapress з нержавіючої сталі із наконечником, що вставляється: d=28mm, d1=18mm 32308

Точний перехід між діаметрами в тискних системах

Редукційний перехідник Geberit Mapress Edelstahl дозволяє плавно з'єднувати труби різних діаметрів у монтажних системах на основі затискних з'єднань. Цей елемент є необхідною ланкою в системах водопостачання, опалення та промислових мережах, де необхідний перехід з більшого перерізу на менший — у даному випадку саме з DN25 (28 mm) на DN15 (18 mm).

Конструкція виготовлена з нержавіючої сталі марки 1.4401 (AISI 316) — хромо-нікель-молібденового сплаву, стійкого до корозії питної води та в промислових умовах. Висока міцність на розтяг дозволяє безпечну експлуатацію у вимогливих тискних застосуваннях.

З'єднання та затискний профіль M

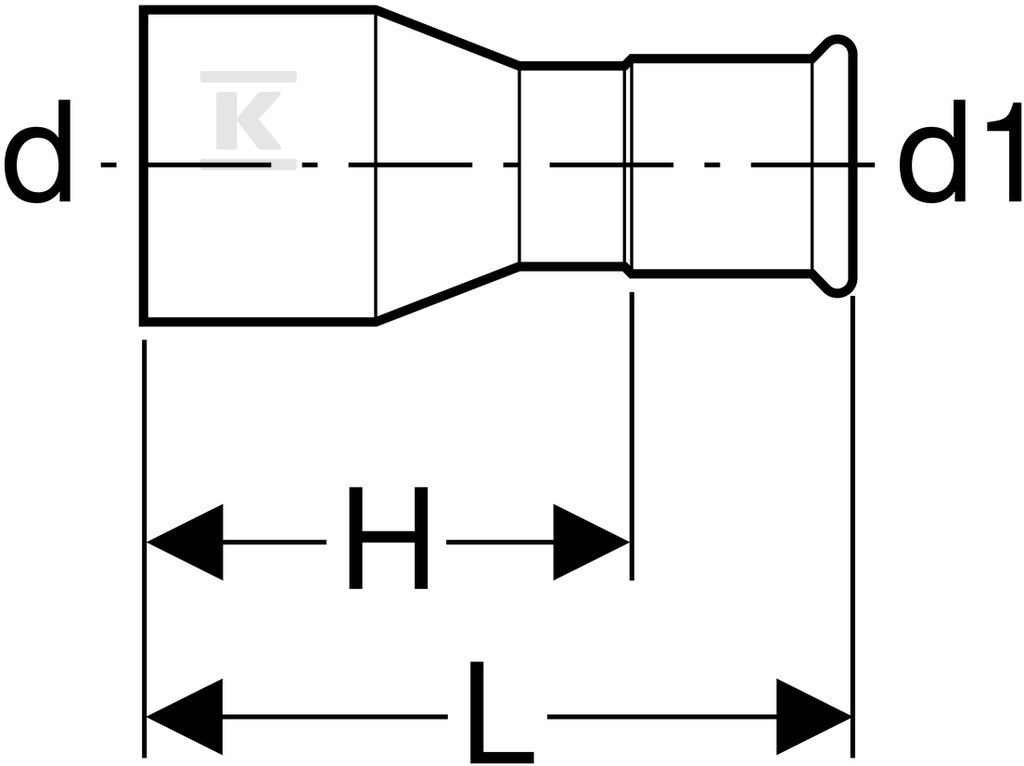

Основний кінець перехідника оснащений затискною муфтою із зовнішнім діаметром 28 mm та загальною довжиною 27 mm, з яких 20 mm становить робоча частина, призначена для обтискання затискними губками. Товщина стінки в цьому місці становить 1,2 mm, що забезпечує належну жорсткість з'єднання при монтажі встик.

Редукційна сторона — це напресований наконечник діаметром 18 mm, довжиною 37 mm та робочою частиною 20 mm. Товщина стінки тут становить 1 mm. Обидва з'єднання працюють у затискному профілі M, що означає сумісність із широко використовуваними губками типу M бренду Geberit, а також багатьма інструментами інших виробників того ж стандарту.

Заводське ущільнення, виготовлене з матеріалу CIIR (хлоропреновий каучук), гарантує герметичність з'єднання вже при першому обтисканні — без необхідності додаткового ущільнення.

Робочі параметри та умови експлуатації

Максимальний робочий тиск при температурі 20°C сягає 16 bar, що дозволяє широке застосування як в побутових системах (гаряча та холодна вода), так і в промислових тискних системах. Загальна довжина елемента становить 64 mm, а кут дуги 0° підтверджує прямолінійну геометрію — перехідник не вносить жодного відхилення напрямку потоку середовища.

Поверхня обох кінців залишається у необробленому стані (без додаткової антикорозійної обробки), що є стандартним рішенням для систем Mapress із нержавіючої сталі — пасивний шар хрому достатньо захищає матеріал від корозії в нейтральному водному середовищі.

Елемент не має повітровідвідника або зливного клапана — це чистий редукційний перехідник без сервісних функцій.

Норма та реєстрація

Перехідник має реєстрацію в Австрійському реєстрі будівельного законодавства під номером R-15.2.3-20-17012, що підтверджує його відповідність європейським технічним вимогам для санітарних та опалювальних систем. Нержавіюча сталь CrNiMo згідно з нормою EN 10088 забезпечує довговічність з'єднань протягом десятиліть експлуатації — навіть за змінних умов тиску та температури, характерних для систем центрального опалення або охолодження.

Система Geberit Mapress Edelstahl чудово підходить всюди, де надійність механічних з'єднань важливіша за паяні чи різьбові муфти — затискний монтаж усуває ризик перегріву матеріалу та забезпечує повторювану якість з'єднання навіть у тісних монтажних просторах.
