Перехідник Geberit Mapress Edelstahl з редукцією: d=54mm, d1=28mm 32322

Точний перехід між діаметрами в санітарних інсталяціях

Редукція Geberit Mapress Edelstahl дозволяє плавно з'єднувати труби різних діаметрів у трубопровідних системах, виготовлених із нержавіючої сталі. Елемент зменшує розмір DN50 (54 mm) на стороні затискної муфти до DN25 (28 mm) на натяжній частині — обидві сторони виготовлені з нержавіючої сталі CrNiMo марки 1.4401, що відповідає стандарту DIN EN 10088.

Конструкція та матеріали

Корпус редукції виготовлений з аустенітної нержавіючої сталі 316L з підвищеною корозійною стійкістю — вона підходить як для систем питної води, так і для промисловості чи суднобудування. Товщина стінки затискної муфти становить 1,5 mm, тоді як натяжна частина має товщину 1,2 mm, що забезпечує високу механічну міцність при збереженні оптимальної загальної маси елемента.

Ущільнювач, виготовлений з CIIR (хлоропреновий каучук), гарантує герметичність з'єднання вже в момент монтажу — він стійкий до старіння, впливу гарячої води та типових хімічних речовин, що використовуються в промислових інсталяціях. Прозора захисна заглушка на затискній муфті захищає ущільнювач від забруднення до моменту монтажу.

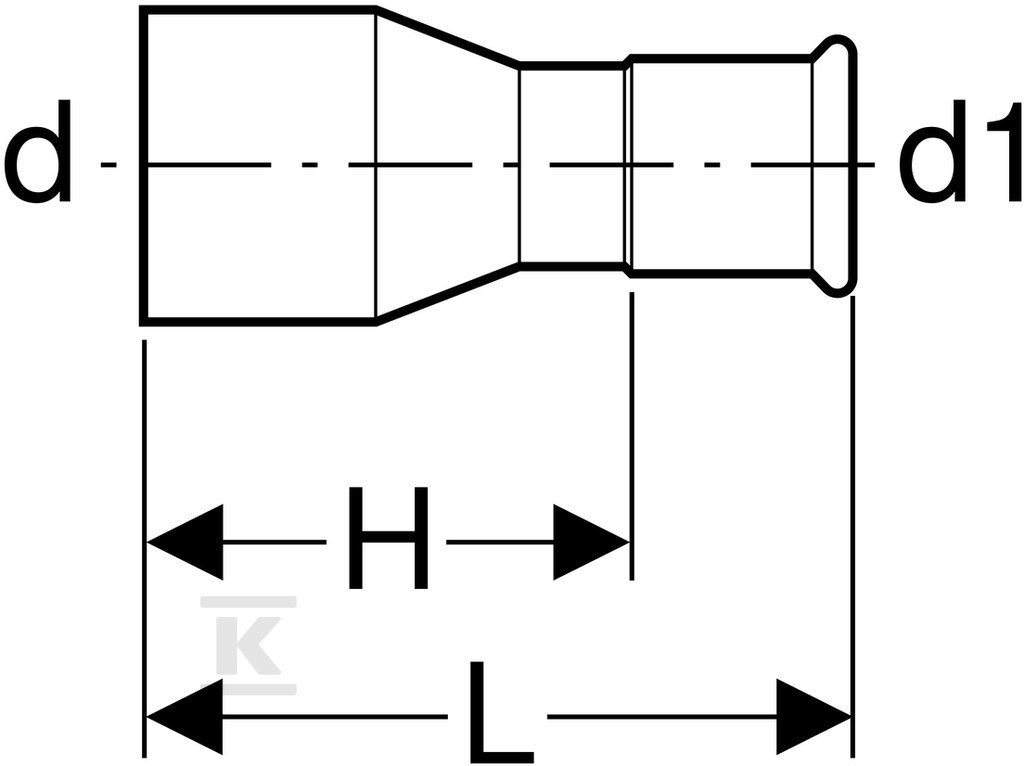

Загальна довжина елемента становить 110 mm, при цьому робоча довжина кожного з'єднання становить 23 mm — враховуючи повну довжину муфти (41,5 mm) та натяжної частини (68,5 mm), редукція пропонує великий запас для можливого зміщення труби під час монтажу.

Застосування та сумісність середовищ

Система Geberit Mapress Stainless Steel допускає ряд середовищ:

Категорія	Приклади
Вода	Холодна та гаряча питна вода, опалювальна вода, охолоджувальна вода
Промислові рідини	Технологічна вода, стічні води (pH >6), дощова вода
Гази	Стиснене повітря (клас чистоти оливи 0-3), насичена пара ≤120°C
Спеціальні	Тепломережі ≤120°C, інертні гази, ацетилен

Елемент підходить для монтажу систем центрального опалення, кондиціонування, протипожежних спринклерних систем та промислових установок — там, де потрібна надійність з'єднання при робочому тиску до 16 бар (при температурі 20°C).

Монтаж та характеристика з'єднання

Редукція використовує технологію press fitting — монтаж полягає в затисканні затискної муфти за допомогою губок профілю M за допомогою відповідного прес-інструменту. Відсутність необхідності зварювання або паяння усуває ризик пожежі під час монтажу та значно скорочує час робіт — що особливо важливо при модернізації існуючих інсталяцій.

Індикатор пресування, видимий через прозору заглушку, дозволяє швидко перевірити правильність виконання з'єднання — елемент залишається герметичним доти, доки обидві точки кріплення не будуть належним чином затиснуті.
