Звужувач Geberit Mapress Edelstahl із розтрубом: d=54mm, d1=15mm 32319

Професійне редукційне з'єднання для санітарних та промислових установок

Зменшувач Geberit Mapress Edelstahl — це елемент системи прецизійних трубних з'єднань, який забезпечує плавний перехід між трубами різних діаметрів. Модель під каталожним номером 32319 здійснює редукцію з 54 mm на 15 mm, що дозволяє створювати розгалужені траси установок без необхідності використання додаткових перехідників.

Конструкція та матеріали

Корпус виготовлено з нержавіючої сталі марки 1.4401 (316), тобто хромо-нікель-молібденової сталі CrNiMo, що відповідає стандарту EN 10088. Такий сплав забезпечує підвищену стійкість до корозії у водних середовищах та механічну стабільність у широкому діапазоні температур.

Зменшувач працює у прямій конфігурації — обидва кінці розташовані в одній осі, що спрощує прокладання трубопроводів. З більшого боку (54 mm) встановлено затискну муфту з профілем M, призначену для прес-губців цієї ж системи. З меншого боку (15 mm) знаходиться наконечник для втискання — труба вставляється безпосередньо в фітинг або клапан.

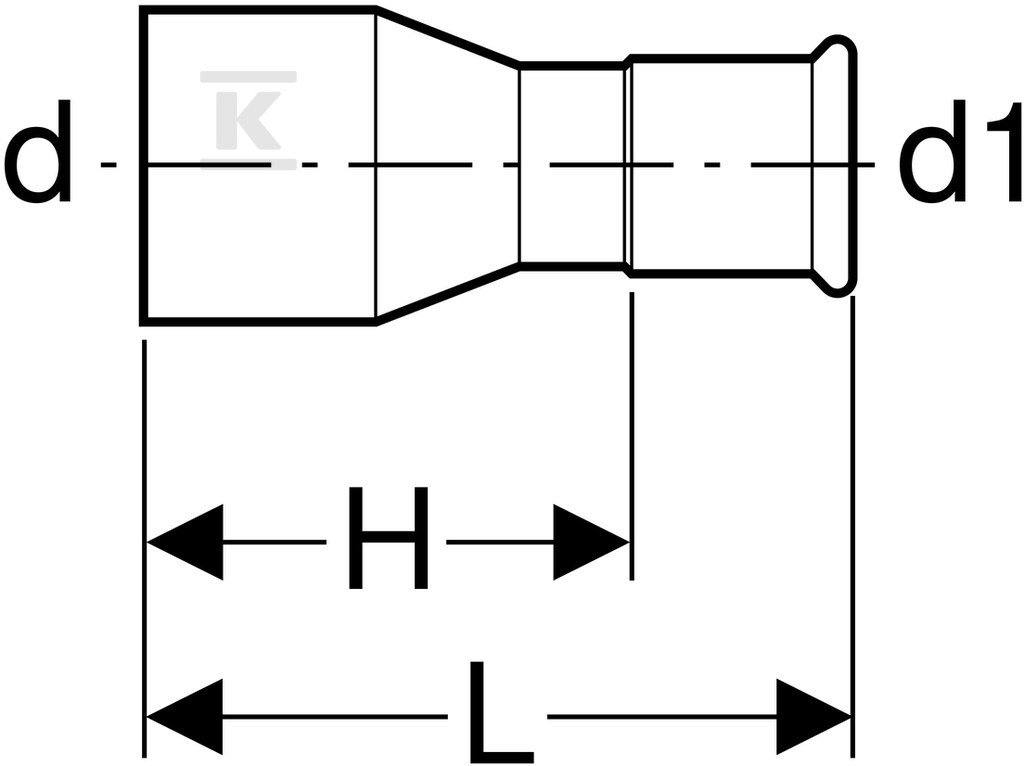

Товщина стінок становить відповідно 1,5 mm для основного з'єднання та 1 mm для редукційного наконечника. Загальна довжина елемента становить 97 mm, при цьому муфта займає 41,5 mm, а наконечник для втискання — 55,5 mm. Обидва кінці залишаються у необробленому стані — без додаткового захисного покриття чи обробки поверхні.

Максимальний робочий тиск при температурі 20°C становить 16 bar, що класифікує продукт як елемент високонапірних установок.

Застосування середовищ

Продукт належить до лінійки Geberit Mapress Stainless Steel, яка обслуговує широкий спектр середовищ, що зустрічаються в будівельних та промислових установках:

• Холодна та гаряча питна вода — побутові та комерційні установки,
• Нагрівальна вода та тепломережі до 120°C,
• Охолоджувальна вода — як без протизамерзних засобів, так і з ними,
• Насичена пара до 120°C,
• Підготовлена та дощова вода з pH >6,0,
• Сірі та чорні стоки з pH >6,0,
• Пожежна вода мокра та спринклерні установки,
• Технічні рідини та вибрані хімікати,
• Стиснене повітря (клас чистоти оливи 0-3) та інертні гази,
• Промислові гази — ацетилен, захисні гази.

Елемент також ефективний у системах будівельної техніки, промислових застосуваннях та суднобудуванні.

Особливості пресованої системи

Зменшувач оснащений ущільнювачем CIIR (хлоропреновий каучук) чорного кольору — матеріал, стійкий до старіння під впливом питної води та циклічних термічних навантажень. Гніздо пресування закрите прозорим захисним ковпачком, який захищає канавку ущільнювача від забруднення під час транспортування та зберігання.

Важливим рішенням є індикатор пресування — незатиснуте з'єднання залишається герметичним лише протягом короткого часу після подачі середовища, а потім починає протікати. Такий механізм змушує правильно виконувати з'єднання на будівельному майданчику та усуває ризик прихованих витоків після закриття штроб.

Профіль M означає сумісність зі стандартними затискними губками системи Geberit Mapress — ті самі інструменти обслуговують увесь асортимент фітингів цього виробника.
