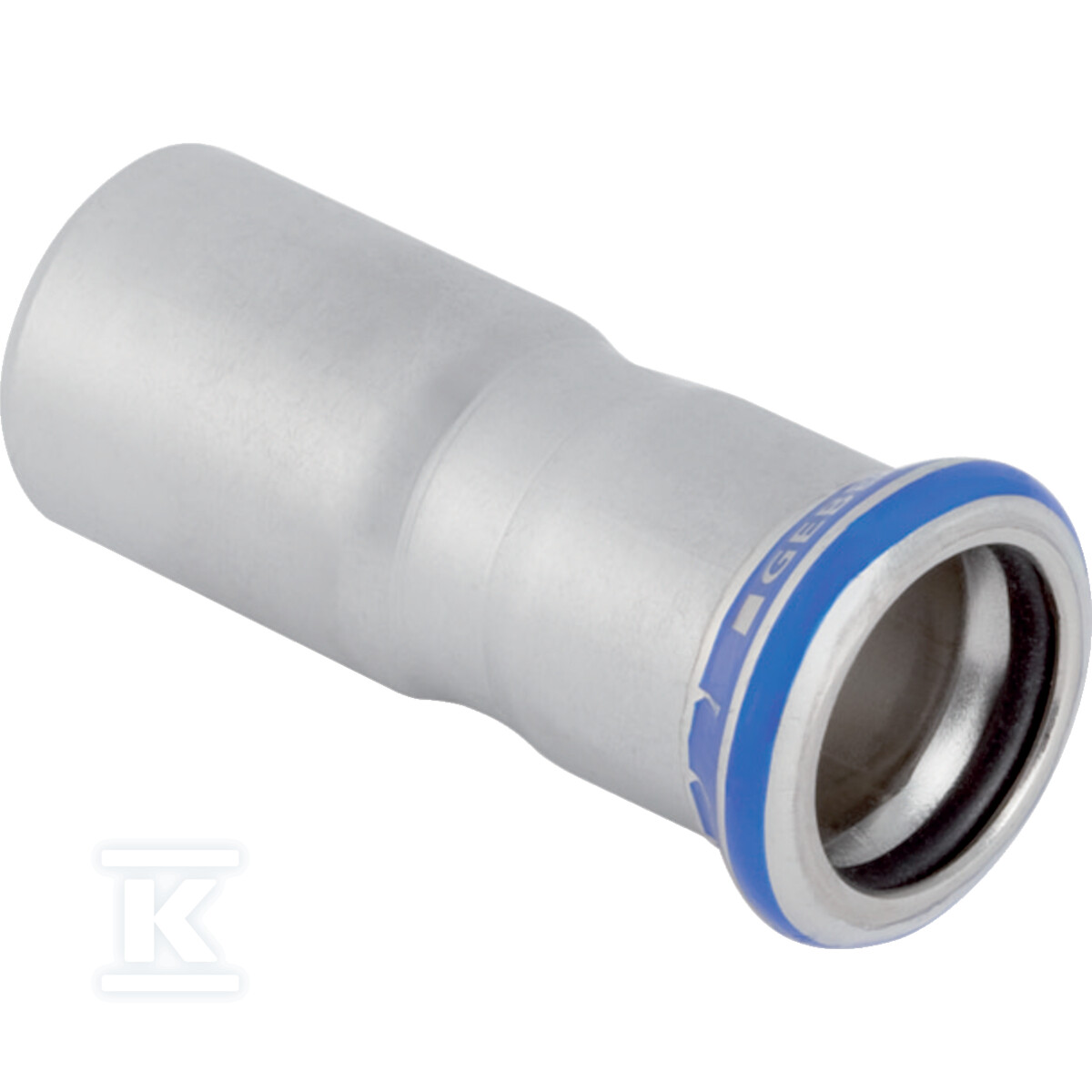

Звуження Geberit Mapress з нержавіючої сталі з наконечником для вставлення: d=42mm, d1=28mm 32317

Професійне редукційне з'єднання для санітарних та промислових установок

Редукційне з'єднання Geberit Mapress Edelstahl з вставним наконечником забезпечує плавний перехід між трубами різних діаметрів у системах, виготовлених із нержавіючої сталі. Елемент зменшує діаметр з 42 mm (DN 40) до 28 mm (DN 25), що дозволяє будувати установки, які потребують зміни перерізу трубопроводів — типове застосування в розподільниках, стояках або відгалуженнях установок.

Продукт належить до системи Geberit Mapress, яка базується на технології press-з'єднань — труби та фітинги з'єднуються за допомогою затискних муфт без необхідності зварювання чи паяння. Це значно прискорює монтажні роботи та усуває ризик помилок зварювання.

Конструкція та технологія press-з'єднань

Редукційне з'єднання виготовлене з нержавіючої сталі CrNiMo 1.4401 (еквівалент AISI 316), що забезпечує стійкість до корозії в установках питної води та в промислових середовищах. Товщина стінки з більшого боку становить 1,5 mm, а з меншого — 1,2 mm — обидва значення відповідають профілю M затискних губок, що використовуються в усій системі Mapress.

З'єднання з боку муфти використовує стандартний профіль M для press-губок — монтажник застосовує ту саму губку, що і для інших елементів системи. Сторона вставного наконечника дозволяє вставити трубу без додаткових інструментів і зберігає герметичність завдяки вбудованому ущільненню CIIR.

Важливим конструктивним елементом є pressindikator — характерний елемент системи Geberit Mapress, що інформує про правильне виконання з'єднання. Доки затискання не буде виконано, з'єднання залишається негерметичним, що усуває ризик приховування монтажних недоліків перед першим запуском установки.

Максимальний робочий тиск при температурі 20°C становить 16 bar, що відповідає вимогам більшості установок центрального опалення, охолодження та питної води в житлових будівлях та промислових об'єктах.

Сфера застосування та сумісність середовищ

Система Geberit Mapress Edelstahl пристосована для роботи з широким спектром середовищ — від питної води до технічних газів та хімікатів:

• Питна вода — холодна та гаряча
• Вода для охолодження та опалення — як без добавок протизамерзних засобів, так і з ними
• Тепломережна вода до 120°C
• Насичена пара до 120°C
• Промислові та технологічні води, а також підготовлена вода
• Дощова, сіра та чорна вода з pH >6,0
• Протипожежна вода (мокра) та спринклерні установки
• Стиснене повітря з класом чистоти по маслу 0-3
• Вакуум, а також інертні гази (наприклад, азот) та промислові гази (наприклад, ацетилен, захисні гази при зварюванні)

Завдяки цьому редукційне з'єднання чудово підходить як для типових HVAC та санітарних установок, так і для промислового та суднового застосування — виробник заявляє про використання як в установках, так і в промисловості та суднобудуванні.

Монтаж та експлуатація

Елемент постачається з прозорим захисним ковпаком, що оберігає press-муфту від забруднення перед монтажем — достатньо зняти ковпак безпосередньо перед виконанням затискання.

Підготовка з'єднання полягає у введенні труби в наконечник на робочу глибину, визначену виробником системи, та насуванні press-муфти на трубу. Затискання виконується губками профілю M — ті самі інструменти обслуговують увесь асортимент фітингів Mapress Edelstahl.

Вага елемента становить приблизно 104 g, загальна довжина — 83 mm. Компактні розміри полегшують прокладання трубопроводів навіть в обмежених інсталяційних просторах.

При проектуванні установок слід враховувати умови роботи окремих середовищ — наприклад, температура для мережевої води чи насиченої пари не може перевищувати 120°C, а робочий тиск має залишатися нижче 16 bar при кімнатній температурі середовища.
