Редукція Geberit Mapress з нержавіючої сталі з наконечником для вставлення: d=42mm, d1=22mm 32316

Редукція зі сталі нержавіючої для водопровідних та газових установок

Звужувач Geberit Mapress Edelstahl розміром 42×22 mm — це редукційний елемент, виготовлений із нержавіючої сталі CrNiMo 1.4401 (316), призначений для з'єднань між трубами різних діаметрів у професійних санітарних та промислових інсталяціях. Продукт під каталожним номером 32316 оснащений муфтою під прес з більшого боку (42 mm, DN40) та натяжною насадкою з меншого боку (22 mm, DN20), що дозволяє гнучко прокладати трасу трубопроводу без необхідності використання додаткових переходів.

Конструкція та матеріали

Корпус звужувача виготовлено з високоякісної нержавіючої сталі 316, яка містить молібден, що покращує стійкість до водневої та хлорної корозії. Товщина стінки при муфтовому з'єднанні становить 1,5 mm, тоді як при натяжній насадці — 1,2 mm; такий підбір параметрів забезпечує механічну міцність при збереженні оптимальної загальної маси елемента.

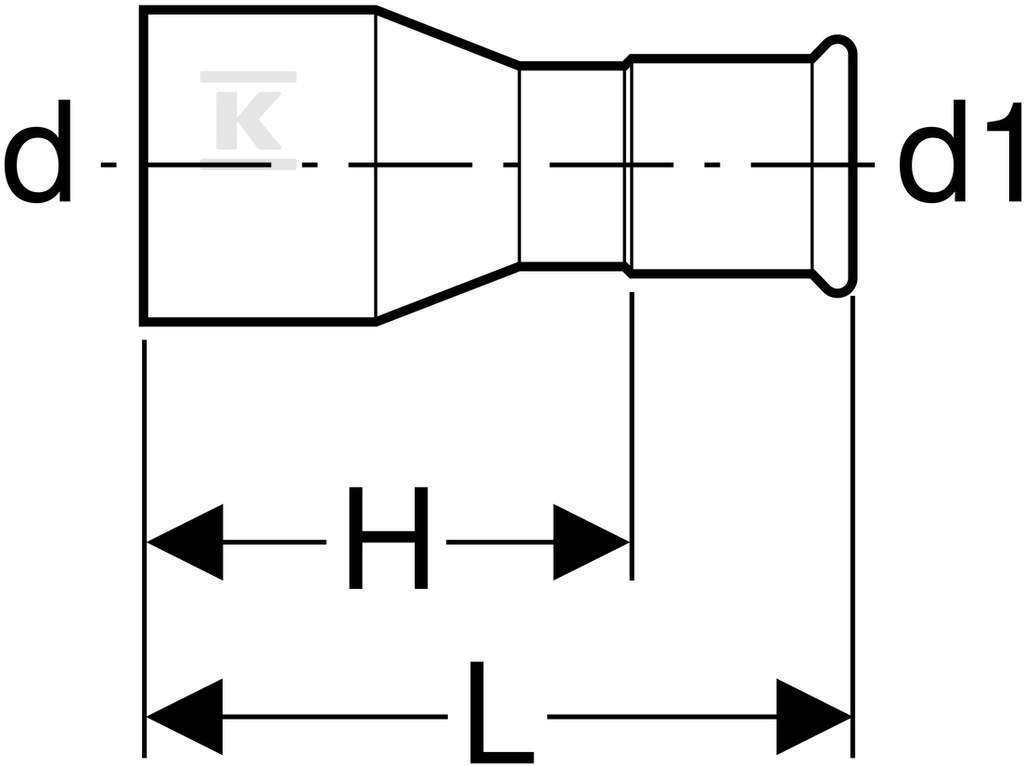

Загальна довжина редукції становить 82 mm, при цьому робоча довжина обох з'єднань становить по 21 mm. Муфта оснащена прозорою захисною заглушкою, яка виконує функцію захисту від забруднення під час транспортування та монтажу — це усуває необхідність додаткового захисту розтруба від пилу чи вологи на будівельному майданчику.

Ущільнювач, виготовлений з CIIR (хлоропреновий каучук), гарантує герметичність з'єднання в широкому діапазоні робочих температур і тисків.

Сфера застосування

Звужувач Geberit Mapress чудово підходить як для комерційних, так і для промислових установок — він обслуговує холодну та гарячу питну воду, опалювальну воду та охолоджувальну воду (зокрема з протизамерзними добавками). Елемент пристосований для роботи з мережами центрального опалення до 120°C та насиченою водяною парою до тієї ж граничної температури.

Окрім водних середовищ, продукт застосовується в інсталяціях стисненого повітря класу чистоти масляного 0-3, вакууму, інертних газів (азот) та промислових газів — ацетилену та захисних газів для зварювання. Звужувач також підходить для транспортування підготовленої води, дощової води з pH не менше 6,0, а також сірих та чорних стічних вод з відповідним рівнем pH.

Максимальний робочий тиск при температурі 20°C становить 16 bar, що дозволяє використовувати елемент у типових побутових інсталяціях та легких промислових установках.

Система pressfittingів Geberit Mapress

Муфта під прес цієї моделі належить до системи профілів губок M, що означає сумісність із загальновживаними пресувальними інструментами цього виробника — монтажнику не потрібно мати спеціалізоване обладнання, призначене виключно для Geberit.

Важливим конструктивним рішенням є pressindikator — візуальний індикатор, що повідомляє про правильне виконання з'єднання. Крім того, продукт стає герметичним лише після виконання пресування; до цього етапу з'єднання є відкритим (unverpresst undicht), що усуває ризик помилкового запуску інсталяції без виконаного кріплення. Ця особливість значно підвищує безпеку роботи на етапі монтажу — будь-яка можлива теча буде виявлена негайно ще до проведення випробування всієї ділянки під тиском.

Продукт постачається з заводськими ущільнювачами, вже встановленими в розтруб — це усуває ризик їх пропуску під час монтажу або пошкодження при самостійному встановленні.
