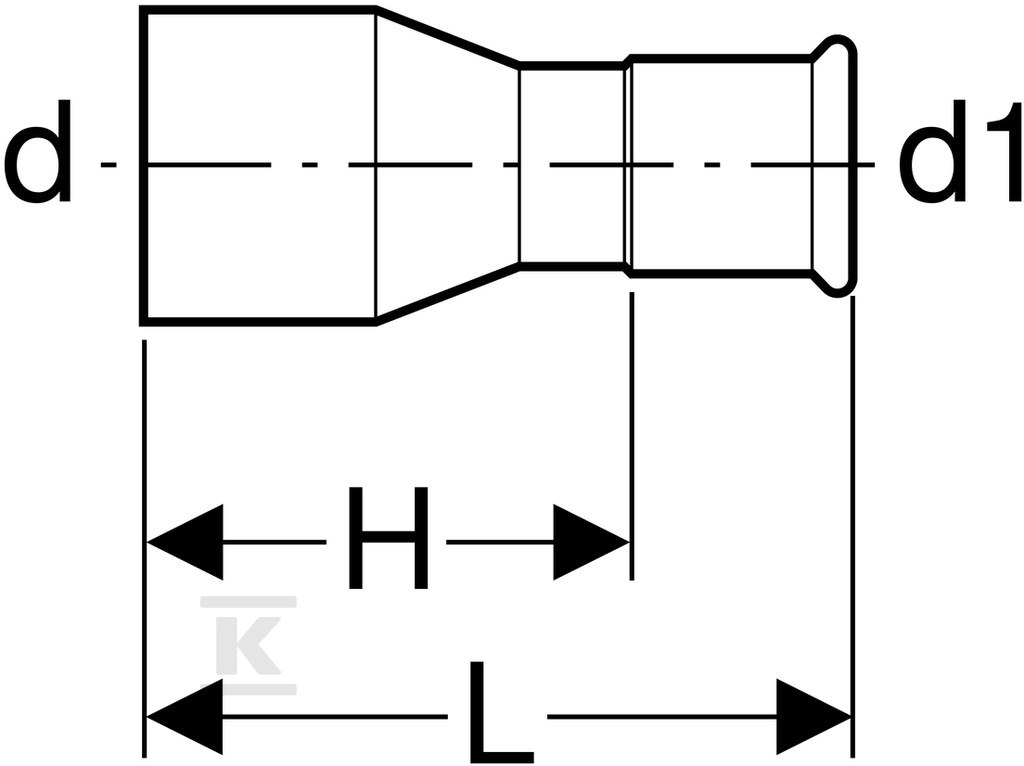

Редукція Geberit Mapress з нержавіючої сталі з вставним наконечником: d=35mm, d1=28mm 32313

Професійне редукційне з'єднання для санітарних та промислових установок

Звуження Geberit Mapress, виготовлене з нержавіючої сталі CrNiMo 316 (1.4401), забезпечує плавний перехід між трубами з зовнішніми діаметрами 35 mm (сторона затискної муфти) та 28 mm (сторона наконечника, що вставляється). Завдяки використанню контуру M, воно підходить до стандартних затискних губок системи Mapress — монтажнику не потрібні спеціальні інструменти чи специфічне обладнання.

Конструкція загальною довжиною 68 mm забезпечує стабільне з'єднання при збереженні невеликих габаритів. Товщина стінки при більшому з'єднанні становить 1,5 mm, при меншому — 1,2 mm, що забезпечує високу механічну міцність усього елемента. Максимальний робочий тиск 16 bar при температурі 20°C дозволяє використовувати його в типових установках питної води, центрального опалення, а також у промислових системах.

Система з'єднань та герметичність

Затискна муфта заводським способом оснащена ущільнювачем CIIR — його не потрібно монтувати окремо або змащувати перед затисканням. Сторона наконечника, що вставляється, має робочу довжину 37 mm, що забезпечує достатню глибину посадки труби та стабільність з'єднання.

Ключовим рішенням є pressindikator (індикатор натискання) — характерний елемент системи Geberit Mapress, який інформує про правильно виконане з'єднання. Якщо з'єднувач не буде затиснутий, він буде негерметичним, що усуває ризик прихованої помилки монтажу на етапі випробувань під тиском або введення установки в експлуатацію. Прозорий захисний ковпачок на муфті захищає ущільнювач від забруднення під час транспортування та зберігання на будівельному майданчику.

Сфера застосування та сумісність середовищ

Елемент підходить як для побутових та комерційних установок (водопровідно-каналізаційне господарство), так і для промислових об'єктів та суден — виробник декларує повну сертифікацію для цих трьох секторів.

Середовище	Діапазон параметрів
Питна вода (холодна та гаряча)	Без обмежень
Вода для охолодження та опалення	З антифризом або без нього
Тепломережа	≤120°C
Насичена пара	≤120°C
Технологічна та підготовлена вода	pH >6,0
Дощова вода	pH >6,0
Сіра та чорна вода	pH >6,0
Вода для пожежогасіння / спринклери	Мокра
Стиснене повітря	Клас чистоти оливи 0-3
Вакуум	Так
Інертні гази (напр. азот)	Так
Промислові гази (напр. ацетилен)	Так

Матеріал ущільнювача CIIR добре переносить контакт із більшістю перелічених вище технічних середовищ, проте перед застосуванням у конкретній промисловій установці варто перевірити сумісність із агресивними хімікатами на основі технічного паспорта виробника.

Матеріал та довговічність конструкції

Нержавіюча сталь марки 316 (1.4401) забезпечує підвищену корозійну стійкість, що є важливим, особливо для водних установок, а також у вологих чи морських середовищах. Поверхня обох кінців залишається необробленою (без додаткової обробки).

Елемент має високу міцність на розтяг — цей параметр безпосередньо випливає з конструкції системного фітинга Geberit Mapress, де з'єднання не є слабким місцем структури трубопроводу.

Звуження є системним елементом Geberit Mapress — для досягнення повної герметичності та гарантії виробника його слід використовувати разом із трубами та іншими фітингами з тієї ж продуктової серії, а також застосовувати затискні губки з контуром M, що відповідають даному номінальному діаметру (DN32/DN25).
