Редуктор Geberit Mapress з нержавіючої сталі з наконечником для вставки: d=28mm, d1=15mm 32307

Професійне редукційне з'єднання для санітарних та промислових установок

Зменшувач Geberit Mapress, виготовлений із нержавіючої сталі CrNiMo 1.4401 (EN 10088), служить для плавного переходу між трубами різних діаметрів у монтажних системах. Модель під каталожним номером 32307 забезпечує редукцію з DN 25 (28 mm) на DN 12 (15 mm) в одному компактному елементі — усуваючи необхідність використання додаткових переходів чи проміжних з'єднувачів.

Конструкція та виконання

Елемент виготовлено з високоякісної нержавіючої сталі 316 (1.4401), яка забезпечує стійкість до корозії у водних та промислових середовищах. Зменшувач має пряму форму — обидві сторони є осьовими, що полегшує прокладання трубопроводів і мінімізує втрати тиску на цій ділянці інсталяції.

З'єднання головної сторони являє собою затискну муфту з профілем губок прес-інструменту M — стандартний тип, що використовується в системі Geberit Mapress. Редукована сторона — це втискний наконечник, що дозволяє вставити трубу меншого діаметра без необхідності додаткового кріплення. Завдяки цьому монтаж є швидким і не потребує спеціалізованих зварювальних інструментів.

Елемент оснащений ущільнювачем, виготовленим з CIIR (хлоробутадієновий каучук), що забезпечує герметичність з'єднання при робочому тиску до 16 бар при температурі 20°C. Поверхні обох кінців залишаються в необробленому стані — без додаткової обробки чи захисних покриттів, що є стандартним рішенням для цього типу системної арматури.

Застосування та сумісність середовищ

Зменшувач належить до сімейства продуктів Geberit Mapress Edelstahl, призначених для широкого спектра середовищ:

• холодна та гаряча вода,
• вода для охолодження та опалення — як з додаванням антифризів, так і без них,
• насичена пара з температурою до 120°C,
• дощова вода з pH ≥ 5,5, а також сира вода та стічні води при pH ≥ 5,5,
• спринклерні установки — вологі та сухі,
• протипожежні мережі,
• стиснене повітря (клас чистоти оливи 0-3),
• промислові гази, включаючи ацетилен та захисні гази для зварювання,
• інертні гази, наприклад азот,
• хімічні продукти та технічні рідини,
• вакуумні установки.

Матеріал ущільнювача CIIR підібрано з урахуванням хімічної стійкості — він добре зарекомендував себе в типових умовах водних та газових інсталяцій. У випадку агресивних хімічних середовищ або підвищених робочих температур рекомендується перевірити відповідність ущільнювальних матеріалів технічній документації виробника.

Монтажні та експлуатаційні параметри

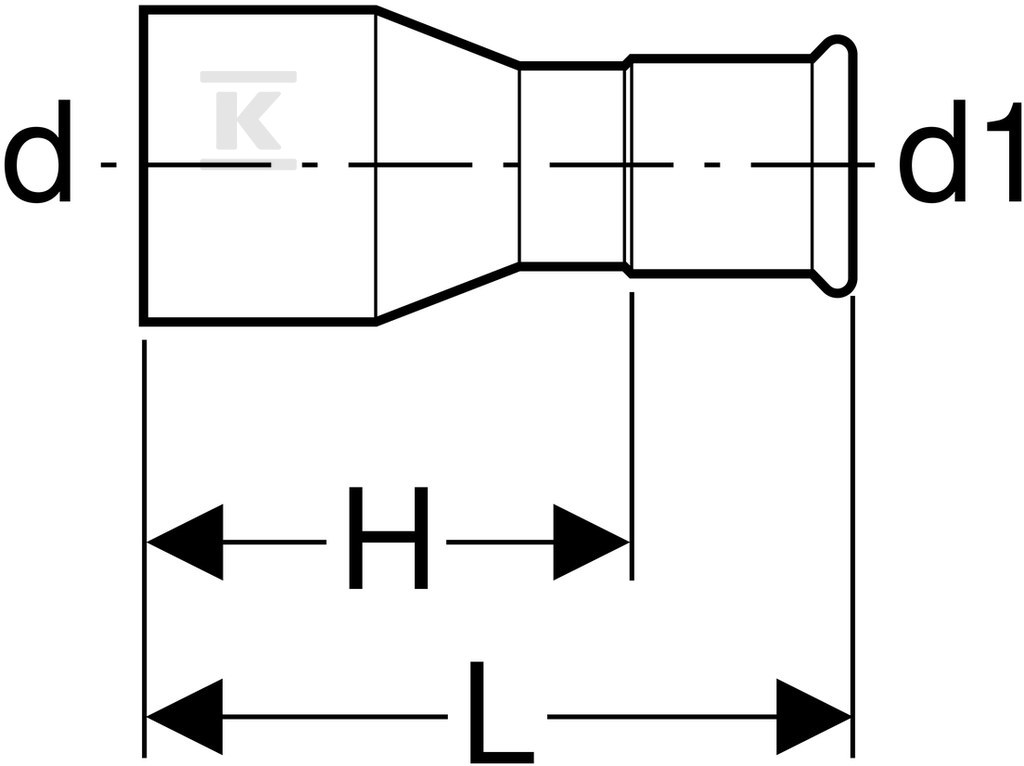

Загальна довжина зменшувача становить 66 mm. Головна сторона (затискна муфта) має довжину з'єднання 27 mm при робочій довжині 20 mm та товщині стінки 1,2 mm. Редукована сторона (втискний наконечник) характеризується довжиною з'єднання 39 mm, робочою довжиною 20 mm та товщиною стінки 1,0 mm. Максимальний робочий тиск при 20°C становить 16 bar.

Зменшувач не має повітровідвідника чи зливного клапана — це суцільний елемент, заглушений з боку редукції. Відсутність рухомих частин робить конструкцію механічно міцною та не потребує обслуговування під час експлуатації.

Система Geberit Mapress, заснована на затискних губках прес-інструменту, дозволяє виконувати з'єднання на будівельному майданчику без зварювання — це важлива перевага при модернізації існуючих інсталяцій або роботах у закритих приміщеннях. Профіль M є загальноприйнятим стандартом, що забезпечує сумісність із широким асортиментом губок, доступних на ринку.
