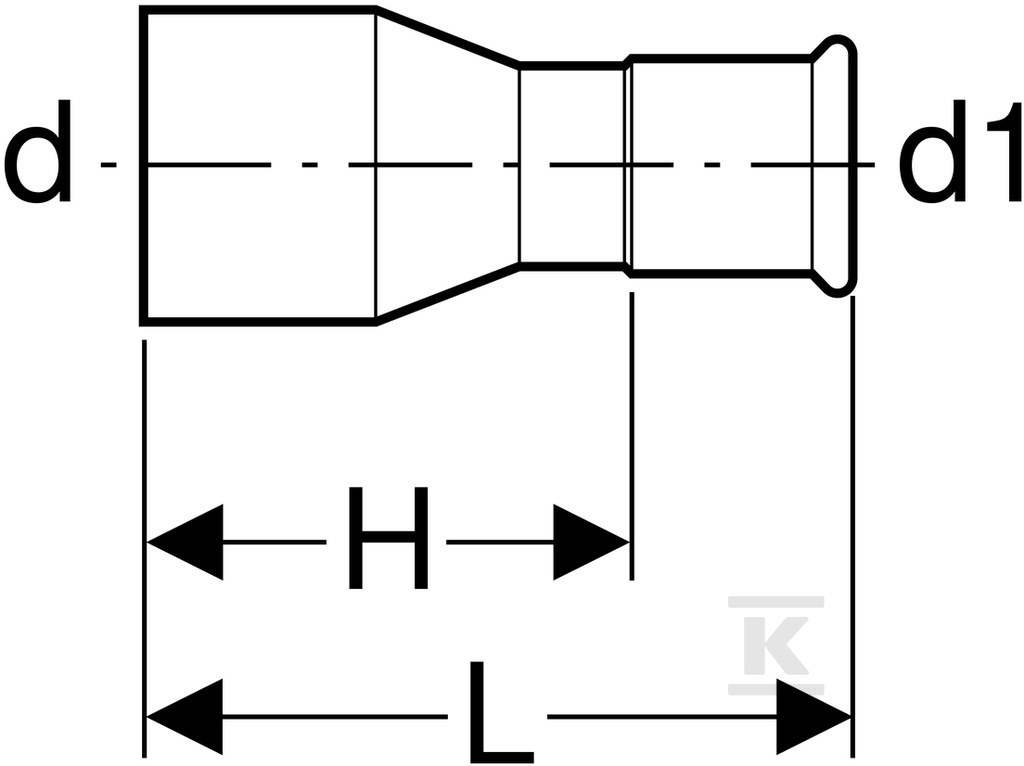

Звужувач Geberit Mapress з нержавіючої сталі з наконечником для вставки: d=18mm, d1=15mm 32303

Редукційне звуження для санітарних установок

Цей елемент служить для забезпечення плавного переходу між трубами діаметром 18 mm та 15 mm у монтажних системах на основі затискних з'єднань. Редукційне звуження Geberit Mapress Edelstahl чудово підходить як для житлових будівель, так і для промислових об'єктів та суден — там, де потрібна надійність і довговічність трубних з'єднань.

Конструкція та система з'єднань

Елемент оснащений затискною муфтою з боку DN15 та вставним наконечником з боку DN12 — обидва виготовлені з нержавіючої сталі CrNiMo (марка 1.4401). Така комбінація з'єднань прискорює монтаж і забезпечує герметичність після одноразового обпресування системними губками Geberit Mapress з профілем M.

Звуження заводською комплектацією має ущільнювач з каучуку CIIR та прозорий захисний ковпачок на пресованій муфті. Для всього діапазону розмірів системи також доступні контурні ущільнювальні кільця для діаметрів 12-54 mm та кільця з круглого ущільнювального шнура для діаметрів 76-108 mm.

Застосування та робочі умови

• Питна вода — системи холодної та гарячої господарської води до 100°C при тиску до 16 bar
• Опалення та охолодження — контури без протизамерзних засобів або з ними (до 120°C, за додаткової консультації з виробником)
• Тепломережа — робоча температура до 140°C
• Насичена пара — максимально 155°C при тиску до 4,5 bara
• Протипожежні системи — пожежна вода (мокра/суха) та спринклерні установки
• Сонячна енергія — діапазон від −25°C до +220°C при тиску до 16 bar (потребує підтвердження Geberit)
• Промислові води та атмосферні опади — при pH > 6,0

Максимальний робочий тиск при температурі 20°C становить 16 bar, що відповідає стандартам побутових та промислових установок.

Безпека монтажу та контроль якості

Однією з ключових особливостей системи Geberit Mapress є механізм виявлення негерметичності перед обпресуванням — якщо з'єднання не затиснуто правильно губкою, елемент залишається негерметичним вже на етапі випробування тиском. Це усуває ризик прихованої помилки монтажу.

Система сертифікована DVGW згідно з робочим листом W534 (редакція липень 2015) та відповідає вимогам стандарту DIN 1988 щодо установок питної води. Ущільнювачі CIIR відповідають актуальним основам оцінки Umweltbundesamt, що підтверджує їхню безпеку при контакті з водою, призначеною для споживання.

Звуження загальною довжиною 55 mm та вагою лише 38 g призначене для монтажу в житлових будинках, промислових об'єктах та на суднах.
