Перехідний штуцер Geberit Mapress Edelstahl з внутрішньою різьбою: d=54mm, Rp=1 1/2'' 31822

Нержавіюча сталь 316L у системі Geberit Mapress Edelstahl

Перехідна муфта виготовлена з нержавіючої сталі CrNiMo 1.4401 відповідно до стандарту DIN EN 10088 — марки, що широко використовується в інсталяціях, які потребують корозійної та механічної стійкості. Стінка труби при обтисканні має товщину 1,5 mm, що забезпечує стабільність конструкції при робочих тисках, типових для санітарних та промислових установок.

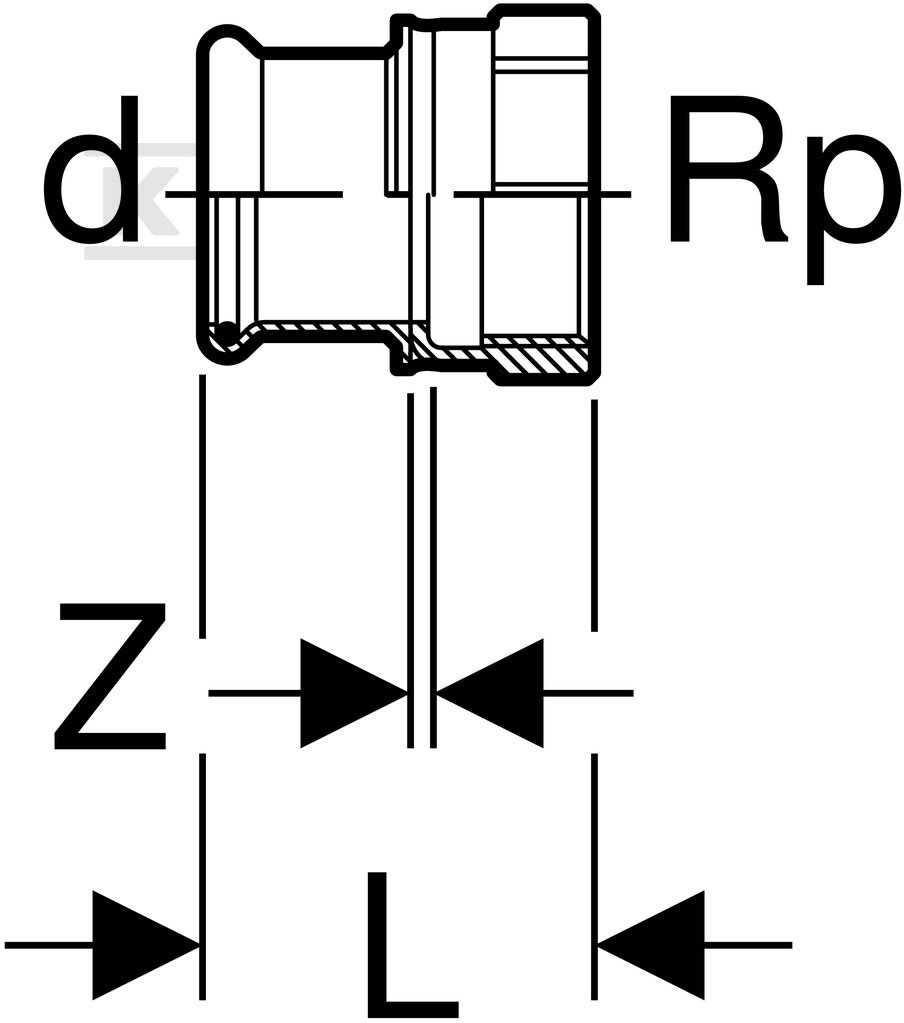

Метою виробника було створення системного елемента, який дозволяє здійснювати перехід між трубою під обтиск та внутрішньою різьбою — без необхідності використання додаткових переходників чи адаптерів. Загальна довжина корпусу становить 77 mm, при цьому довжина самого різьбового з'єднання становить 42 mm, а фрагмента під обтиск — 35 mm. Робочий переріз обох кінців становить 10,5 mm, що полегшує точне розміщення в просторі між стінкою та ізоляцією.

Обидві сторони муфти — як муфта під обтискання, так і внутрішня різьба — виготовлені з того самого сорту сталі. Однорідність матеріалу усуває ризик гальванічної контактної корозії між різними сплавами.

Параметри з'єднань та відповідність нормам

Сторона під обтиск працює в контурі губок M — стандартного профілю системи Geberit Mapress Edelstahl. Муфта оснащена прозорим захисним ковпачком, який захищає ущільнювач CIIR від забруднення під час транспортування та зберігання. Ковпачок знімається безпосередньо перед монтажем.

Протилежна сторона — це внутрішня циліндрична різьба BSPT-Rp згідно з нормами ISO 7-1 та EN 10226-1, діаметром Rp 1½" (що відповідає DN40). Циліндрична різьба потребує ущільнення кільцем або тефлоновою стрічкою на зовнішній різьбі — вона не ущільнюється самою формою, як конічна різьба.

Номінальний діаметр pressfitting-з'єднання становить DN50 при зовнішньому діаметрі труби 54 mm. Муфта є системним елементом — призначеним для роботи виключно з трубами та фітингами лінії Geberit Mapress Edelstahl.

Внутрішня різьба Rp відповідає вимогам європейських норм щодо циліндричних з'єднань. Матеріал корпусу відповідає класифікації DIN EN 10088 для аустенітних хромо-нікель-молібденових сталей. Виробник призначає цей елемент для трьох основних секторів: будівельні інсталяції, промисловість та суднобудування.

Сумісність із середовищами

Виробник заявляє про сумісність із широким спектром середовищ, що зустрічаються в будівельних інсталяціях:

• Питна вода — як холодна, так і гаряча,
• Нагрівальна вода — з додаванням інгібіторів корозії або без них,
• Охолоджувальна вода,
• Тепломережа до 120 °C,
• Насичена пара до 120 °C,
• Промислові та технологічні води,
• Водопідготовлена вода,
• Дощова вода з pH > 6,0,
• Сірі та чорні стоки з pH > 6,0,
• Вогнегасна вода та спринклерні системи,
• Стиснене повітря (клас чистоти оливи 0-3),
• Інертні гази (наприклад, азот),
• Промислові гази — ацетилен, захисні гази при зварюванні,
• Хімікати та технічні рідини.

Діапазон також охоплює розрідження. Така універсальність дозволяє використовувати одну лінію фітингів у змішаних проектах — наприклад, розподільниках центрального опалення, що одночасно обслуговують радіатори та спринклерну систему.

Механізм контролю герметичності pressindikator

Муфта належить до категорії unverpresst undicht (необтиснута = негерметична). Це означає, що до виконання обтискного з'єднання елемент залишається відкритим — випробувальний тиск виявить негерметичність. Це цілеспрямований контрольний механізм: монтажник миттєво бачить, чи не забув він виконати обтискання.

Після правильного виконання обтискного з'єднання ущільнювач CIIR (хлоробутадієновий каучук) надійно притискається до поверхні труби, створюючи герметичну рухому пару, стійку до старіння. Чорне ущільнювальне кільце заводським способом встановлене в канавці муфти.

Ця функція усуває ризик прихованої помилки монтажу — не затягнуте або недостатньо обтиснуте з'єднання неможливо пропустити під час випробування тиском перед запуском інсталяції.

Посилена конструкція дозволяє витримувати високі розтягуючі зусилля — що є важливим при монтажі вертикальних стояків на багатоповерхових комерційних об'єктах або палубах суден, де труби піддаються напруженню від температурних змін довжини.
