Перехідний з'єднувач Geberit Mapress Edelstahl з внутрішньою різьбою: d=42mm, Rp=1 1/4'' 31821

Надійне з'єднання труби зі сталевою внутрішньою різьбою

Перехідний з'єднувач Geberit Mapress Edelstahl служить для з'єднання системних труб із нержавіючої сталі з елементами обладнання інсталяції — арматурою, клапанами або пристроями, що мають циліндричну різьбу. Прес-муфта діаметром 42 mm (DN 40) переходить у внутрішню різьбу Rp 1 1/4" (DN 32), що дозволяє адаптувати її до типових побутових, промислових та суднових інсталяцій.

Система Mapress Edelstahl та сфера застосування

Geberit Mapress — це комплексна система прес-фітінгів, призначена для різноманітних інсталяцій. Елемент, виготовлений із нержавіючої сталі CrNiMo 1.4401 (AISI 316), добре витримує механічні навантаження та є стійким до корозії — він підходить як для прихованого монтажу в стінах, так і для монтажу в технічних шахтах.

З'єднувач використовується в інсталяціях:

• питної води — холодної та гарячої, за умови, що параметри води знаходяться в межах, визначених чинними санітарними нормами,
• центрального опалення — традиційних опалювальних систем та сучасних низькотемпературних інсталяцій,
• спринклерних систем (пожежогасіння) та інших стаціонарних систем пожежогасіння,
• технологічної, дощової та оборотного водопостачання,
• стисненого безмасляного повітря та інертних газів (нетоксичних, негорючих).

Система також знаходить застосування в хімічній та енергетичній промисловості — там, де потрібна висока чистота середовища.

Конструкція та функціональні особливості

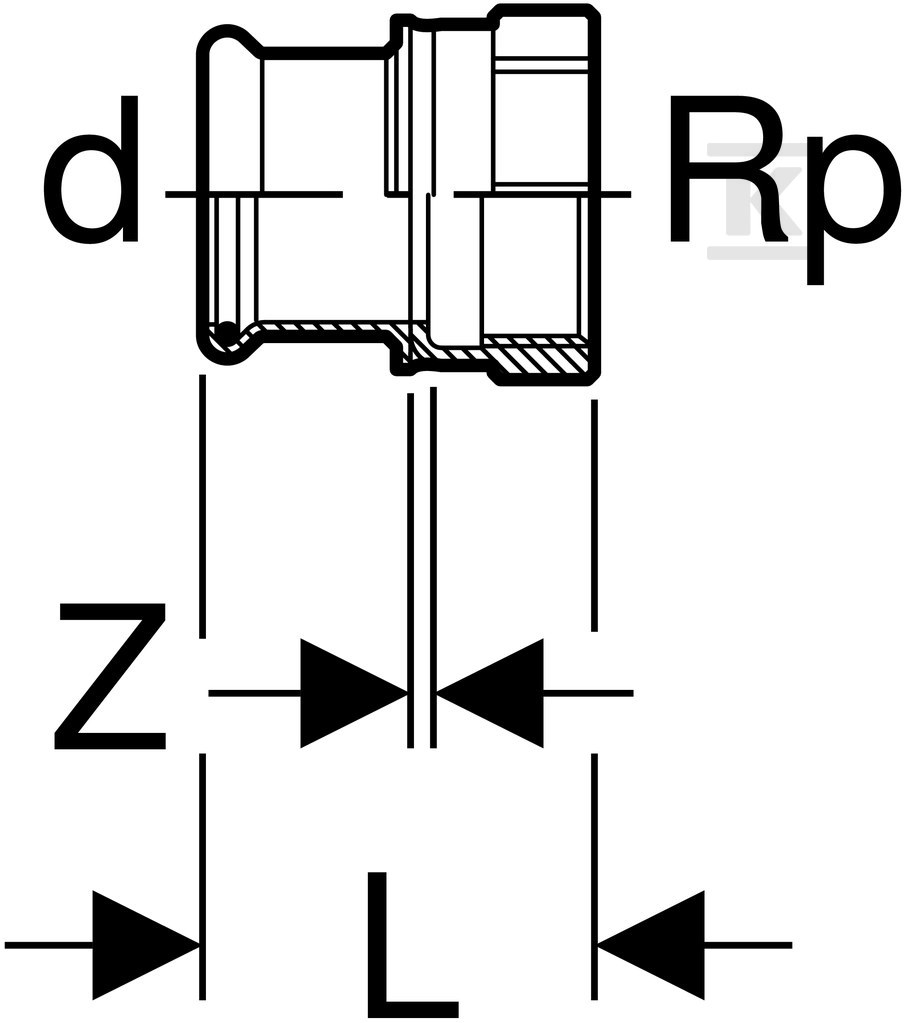

Загальна довжина прес-муфти становить 51 mm, при цьому частина для труби — 30 mm, а різьбова частина — 21 mm. Товщина стінки труби становить 1,5 mm. Різьба Rp 1 1/4" виконана у циліндричному стандарті BSPT-Rp відповідно до норм ISO 7-1 / EN 10226-1, що забезпечує герметичність з'єднання при використанні стандартних плоских прокладок або тефлонової стрічки.

Важливою конструктивною особливістю є рішення «unverpresst undicht» — герметичність досягається лише після правильного опресування ковцями профілю M. Поки фітинг не змонтовано, з'єднання залишається відкритим, що усуває ризик випадкової утечки під час випробувань під тиском або завершальних робіт на будівельному майданчику.

Вбудований індикатор опресування дозволяє візуально оцінити правильність виконаного затискання без спеціального вимірювального обладнання. Муфта постачається з прозорою захисною заглушкою, яка захищає внутрішню частину від забруднення перед монтажем.

Ущільнювач із CIIR (хлоробутадієновий каучук) гарантує герметичність у діапазоні температур від −30°C до +120°C.

Монтаж та умови експлуатації

Продукт важить приблизно 207 g, що при компактних розмірах полегшує транспортування та монтаж навіть у обмеженому просторі. Профілі M підходять до стандартних затискних губок Geberit — монтажнику не потрібні спеціалізовані інструменти поза екосистемою Mapress.

Монтажні роботи, введення в експлуатацію та технічне обслуговування повинні виконуватися авторизованими монтажними компаніями — це стосується особливо санітарних, протипожежних та промислових інсталяцій.
