Перехідний з'єднувач Geberit Mapress нержавіюча сталь з внутрішньою різьбою: d=28mm, Rp=1/2'' 31807

Система з'єднань для водопровідних та опалювальних установок

Перехідний з'єднувач Geberit серії Mapress Edelstahl дозволяє з'єднати трубу із зовнішнім діаметром 28 mm з внутрішньою різьбою Rp 1/2" (циліндрична різьба відповідно до ISO 7-1 / EN 10226-1). Цей компактний перехідний елемент загальною довжиною лише 38 mm ідеально підходить для випадків, коли потрібно швидко та надійно з'єднати ділянку трубопроводу з різьбовим елементом — арматурою, клапаном або підключенням пристрою.

Виріб виготовлений із нержавіючої сталі 316 (марка 1.4401 / CrNiMo), що забезпечує високу корозійну стійкість та механічну міцність. Товщина стінки труби при з'єднанні становить 1,2 mm, а довжина самого розтруба становить 23 mm — цього достатньо для правильної посадки труби в муфту перед обтисканням губками.

Система Mapress базується на обтискному з'єднанні з ущільнювачем CIIR. На практиці це означає, що перед виконанням обтискання — поки елемент ще не затиснутий — виявлення негерметичності є миттєвим. Завдяки цьому монтажник може бути впевнений, що кожен розтруб був підготовлений належним чином перед замиканням губок. У комплект входить прозорий захисний ковпачок, який захищає внутрішню частину муфти від забруднення на будівельному майданчику.

Застосування та призначення

З'єднувач належить до категорії перехідних елементів (Übergangsmuffe) і призначений для установок:

• питної води — нержавіюча сталь 316 відповідає гігієнічним вимогам для систем водопостачання,
• опалювальних систем — висока міцність на розтяг підтверджує здатність витримувати тиск, характерний для центрального опалення.

Виробник призначає цю серію для будівельної техніки, промисловості та суднобудування. Обтискний контур M є одним із основних профілів, що використовуються в системі Geberit Mapress — він сумісний із загальнодоступними обтискними губками такого типу.

Конструкція та виконання

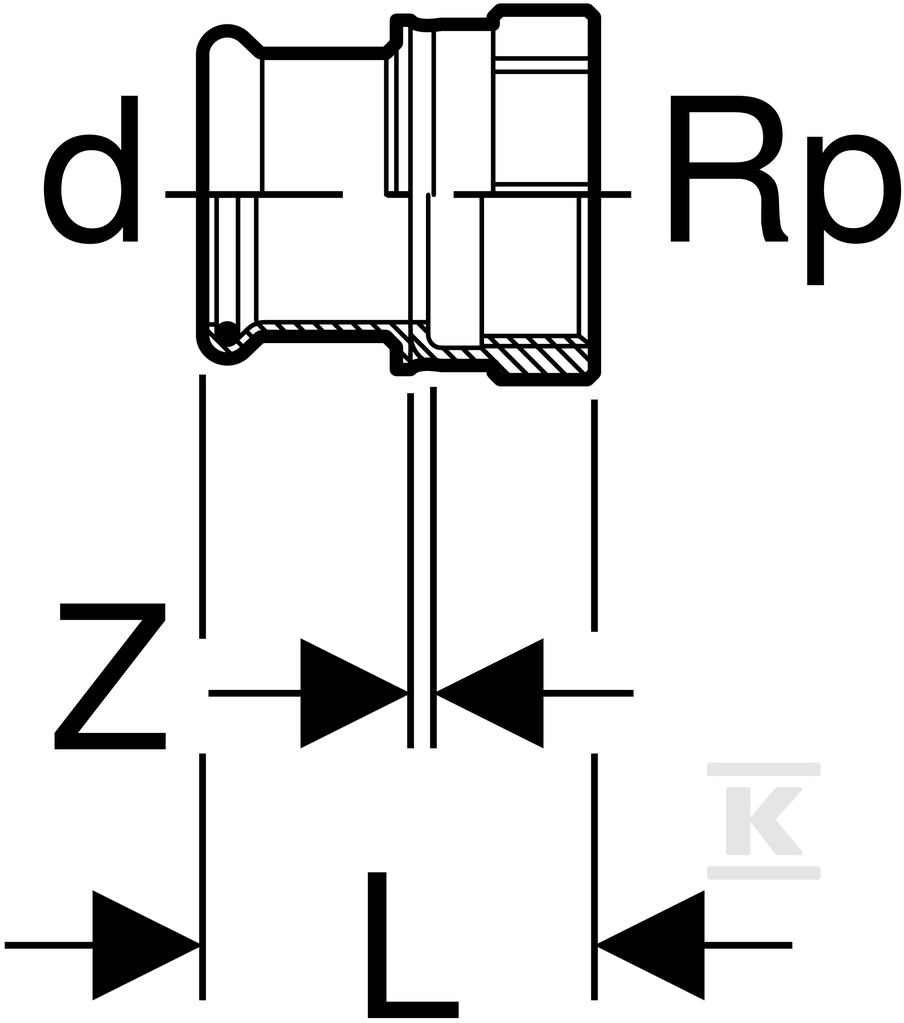

З'єднувач має просту форму (кут дуги 0°) без повітровідвідника чи зливного клапана. З боку розтруба (з'єднання № 1) розташована затискна муфта з номінальним діаметром DN 25, адаптована для труби Ø28 mm. Робоча довжина цього з'єднання становить 1 mm, а загальна довжина розтруба становить 23 mm при товщині стінки 1,2 mm. Різьбова сторона (з'єднання № 2) — це внутрішня циліндрична різьба BSPT-Rp 1/2" довжиною 15 mm та номінальним діаметром DN 15. Обидва кінці мають необроблений стан — без додаткового захисного покриття чи лаку.

Монтаж та експлуатація

Правильний монтаж вимагає використання обтискних губок з контуром M. Перед обтисканням труба повинна бути вставлена на повну глибину розтруба — завдяки прозорому захисному ковпачку легко оцінити, чи дійшла труба до потрібного місця. Після суміщення елементів достатньо виконати обтискне з'єднання відповідно до інструкції виробника.

Елемент постачається із заводською заглушкою, що захищає внутрішню частину під час транспортування та зберігання. У комплект входить ущільнювач CIIR, встановлений у розтрубі — чорне кільце добре помітне і готове до роботи одразу після розпакування.

Монтаж, введення в експлуатацію та технічне обслуговування повинні проводитися авторизованими монтажними організаціями, що мають відповідні кваліфікаційні допуски у сфері водопровідних та опалювальних мереж.
