Перехідний з'єднувач Geberit Mapress нержавіюча сталь з внутрішньою різьбою: d=22mm, Rp=3/4'' 31806

Конструкція та матеріали

Перехідна сполучна муфта Geberit Mapress виготовлена з нержавіючої сталі марки 316 (1.4401) — хромонікельмолібденового сплаву, стійкого до корозії у вологих та промислових середовищах.

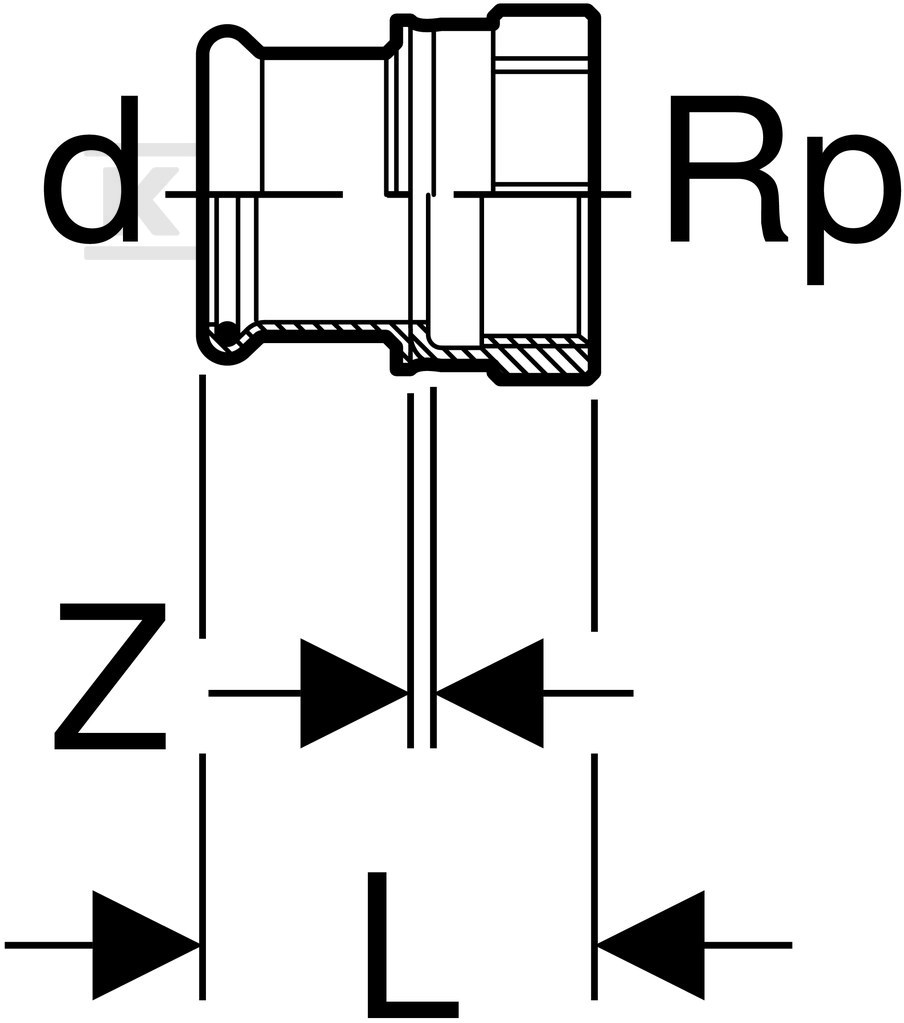

Перше з'єднання — це затискна муфта на трубу із зовнішнім діаметром 22 mm (DN20). Профіль M призначений для затискних губок системи Geberit Mapress — один інструмент для всієї інсталяції. Товщина стінки муфти становить 1,2 mm, а робоча довжина з'єднання — 1,5 mm.

Друге з'єднання — це внутрішня циліндрична різьба Rp 3/4" (відповідна стандартам ISO 7-1 та EN 10226-1). Довжина різьби становить 18 mm.

Ущільнювач виготовлений з CIIR (хлоропреновий каучук) — еластомеру, стійкого до старіння та озону. Вбудоване ущільнення усуває потребу в додатковому герметизуванні стрічкою або паклею.

Система Mapress — монтаж та герметичність

Технологія Mapress полягає в затисканні муфти на трубі за допомогою губок профілю M. Процес потребує спеціальних губок та затискного інструменту — без використання пальників чи припою.

Після введення труби в муфту (довжина з'єднання становить 21 mm) ви виконуєте затискання навколо осі. Утворюється міцне механічне з'єднання, підсилене ущільнювачем CIIR — вам не потрібно калібрувати трубу або використовувати додаткові ущільнювачі.

Висока міцність на розтяг забезпечує стабільність з'єднання під впливом осьових сил, характерних для закритих систем. Продукт заводським способом закритий заглушкою перед транспортуванням.

Застосування та сумісність

Сполучна муфта є перехідним елементом між системою сталевих труб Mapress та різьбовою арматурою — кульовими кранами, фільтрами чи редукціями з різьбою Rp 3/4".

Ефективна у:

• водопровідних інсталяціях — питна та технічна вода,
• теплових інсталяціях — центральне опалення, підлогове опалення,
• холодильних інсталяціях — гліколеві контури,
• промислових застосуваннях.

Сталь 316 підходить для умов, де стандартний аустеніт міг би бути підданий корозії — при підвищеному вмісті хлорів або у вологому середовищі.
