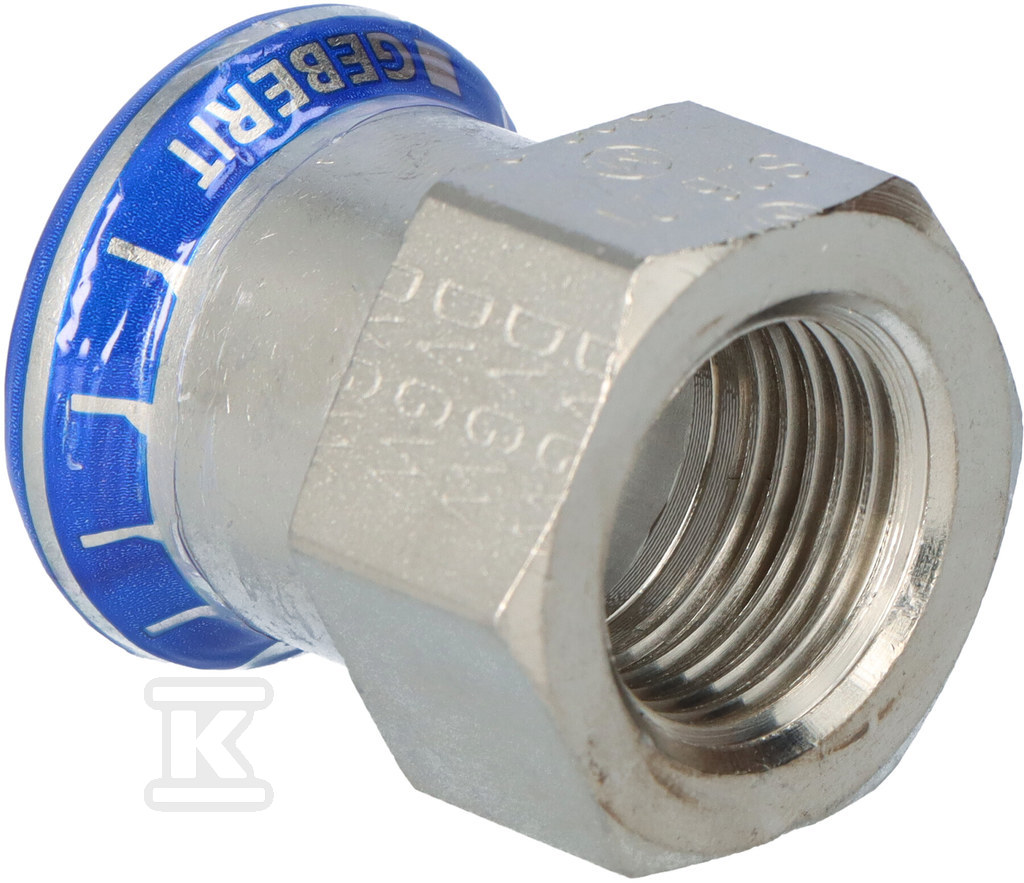

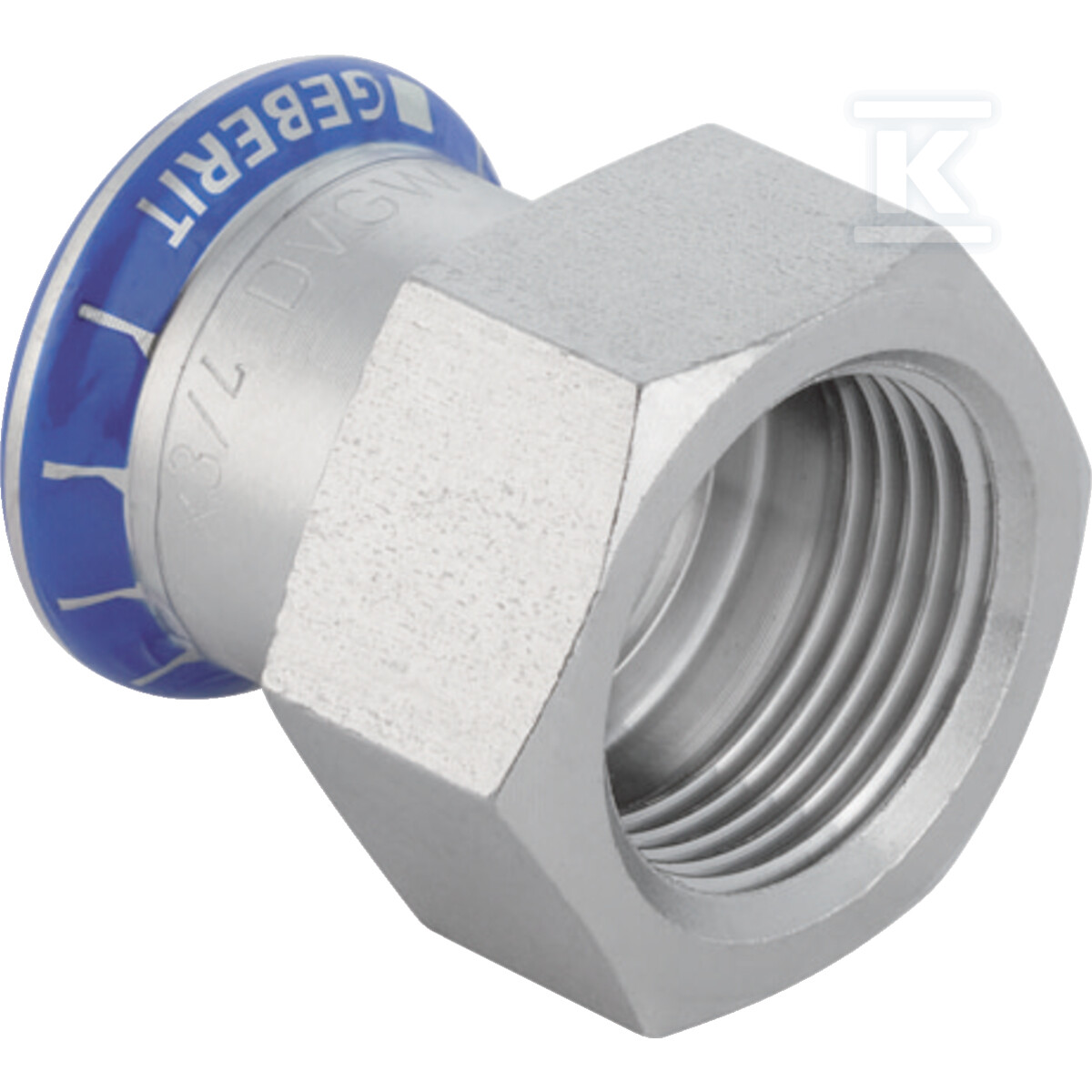

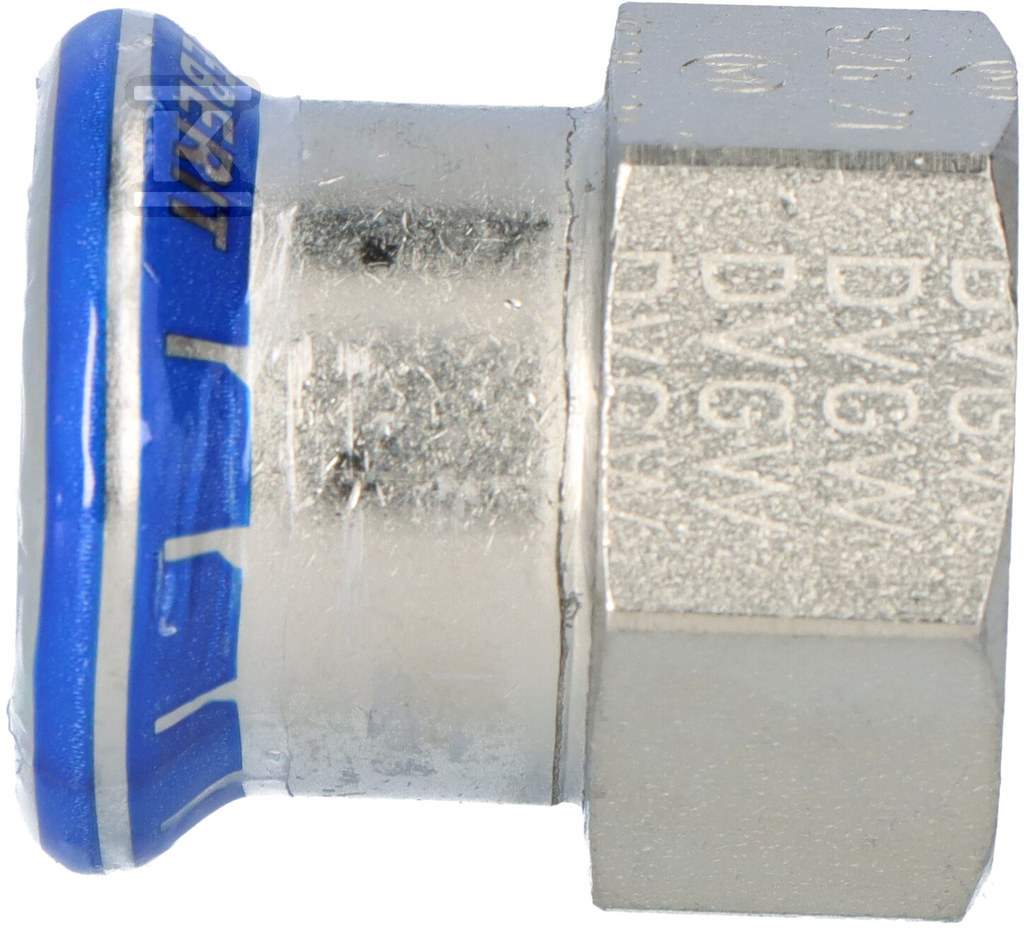

Перехідний з'єднувач Geberit Mapress Edelstahl з внутрішньою різьбою: d=22mm, Rp=1/2'' 31805

Система press-з'єднань для водопровідних та опалювальних установок

Перехідна муфта Geberit Mapress у виконанні з нержавіючої сталі є елементом монтажної системи, призначеного для створення трубних з'єднань у водопровідних мережах та системах центрального опалення. Завдяки застосуванню технології пресування монтаж проходить швидко і не потребує процесів зварювання або нарізання різьби на місці встановлення — достатньо губок прес-інструменту з профілем M, які є стандартним оснащенням більшості професійних наборів інструментів для системи Mapress.

Конструкція та матеріали

Корпус муфти виготовлено з нержавіючої сталі марки 316 (1.4401), що забезпечує високу корозійну стійкість та механічну довговічність у складних експлуатаційних умовах. Товщина стінки труби при першому з'єднанні становить 1,2 mm, а загальна робоча довжина з'єднання становить 21 mm — це важливі розміри при проектуванні траси трубопроводу та підборі термічної компенсації.

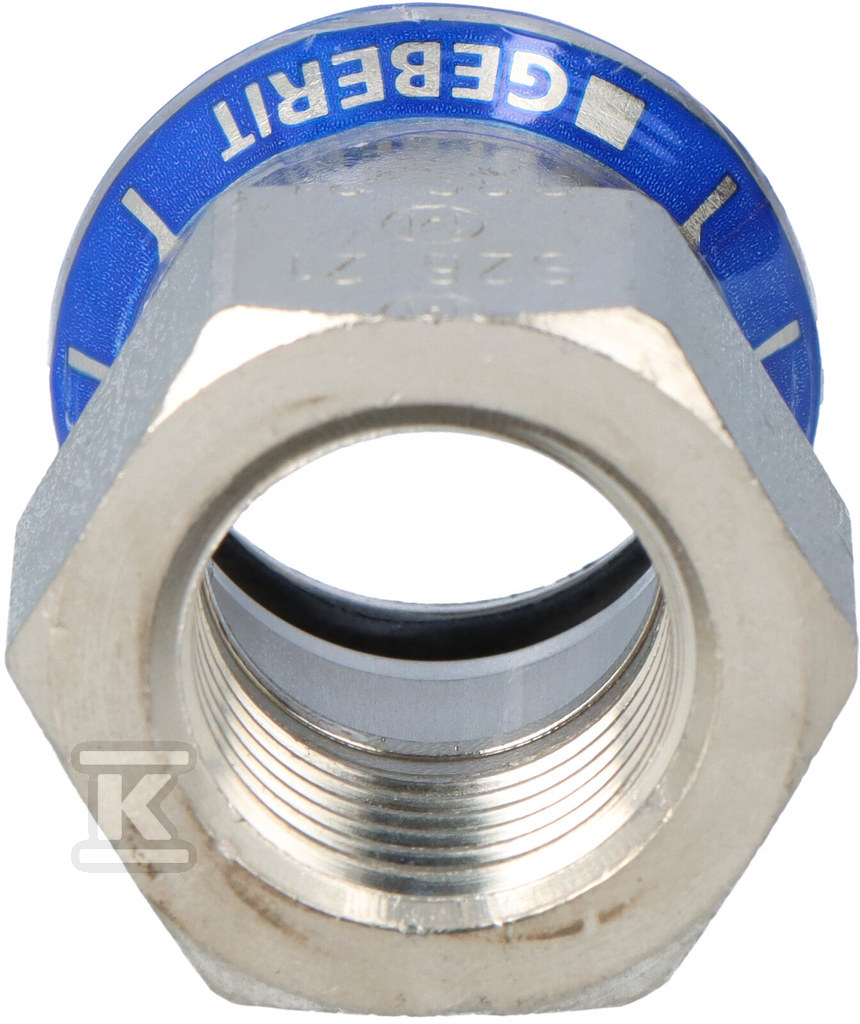

Друге з'єднання являє собою внутрішню циліндричну різьбу за стандартом BSPT-Rp (ISO 7-1 / EN 10226-1) з номінальним діаметром Rp 1/2''. Різьба такого типу гарантує герметичність з'єднання з різьбовими трубами або арматурою, що має зовнішню різьбу R, без необхідності використання додаткових прокладок — достатньо відповідного ущільнювального матеріалу для циліндричних різьб.

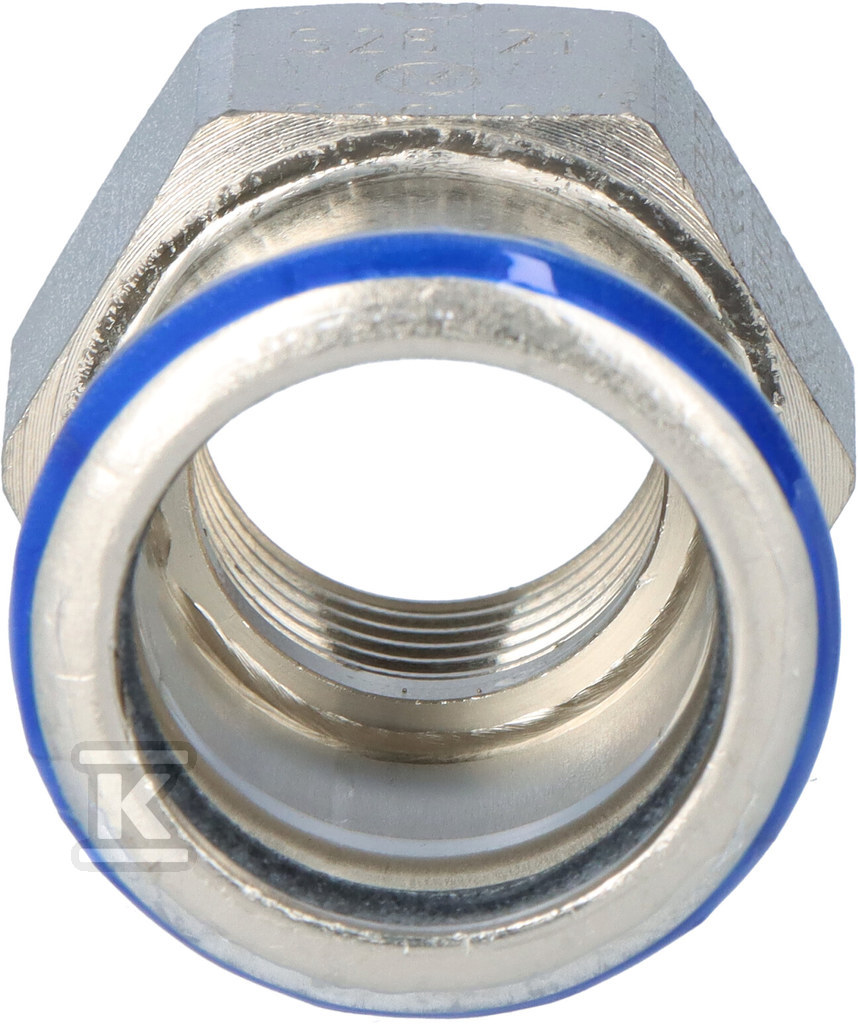

Муфта постачається як закритий елемент, що захищає внутрішню частину під час транспортування та зберігання від забруднення. Вбудоване ущільнення, виготовлене з хлоробутадієнового каучуку (CIIR), вже встановлене на заводі, що усуває один робочий етап під час монтажу.

Практичне застосування

Продукт ефективно використовується як перехідний елемент між системною трубою Mapress із зовнішнім діаметром 22 mm (номінально DN20) та інсталяцією, виконаною за різьбовою технологією — наприклад, при підключенні стояків до розподільників, підключенні арматури або створенні відгалужень у місцях, де збереження цілісності труби не є можливим або доцільним.

Технологія пресування забезпечує тривале та герметичне з'єднання вже за один цикл пресування — немає потреби в паянні чи зварюванні, що значно скорочує час роботи та усуває ризик монтажних помилок. Висока міцність на розтяг підтверджує здатність з'єднання витримувати механічні навантаження, типові для закритих установок.

Геометричні та експлуатаційні параметри

Характеристика	Значення
Зовнішній діаметр труби	22 mm
Номінальний діаметр	DN20 / Rp 1/2''
Загальна довжина	36 mm
Довжина press-з'єднання	21 mm
Довжина різьбового з'єднання	15 mm
Товщина стінки	1,2 mm
Форма	Пряма
Модель	Перехідна (не редукційна)

Завдяки компактній довжині 36 mm муфта поміщається в обмежених інсталяційних просторах — типових, наприклад, при облицюванні шахт або прокладанні труб усередині стін. Профіль з'єднання M сумісний із загальновживаними системними губками Geberit Mapress, що спрощує логістику інструментів на будівельному майданчику.
